Fig. 1
Nota bene: Le condensateur est fourni avec l'opérateur.
Fig. 2
OPEN TOTAL
OPEN PARTIEL
STOP

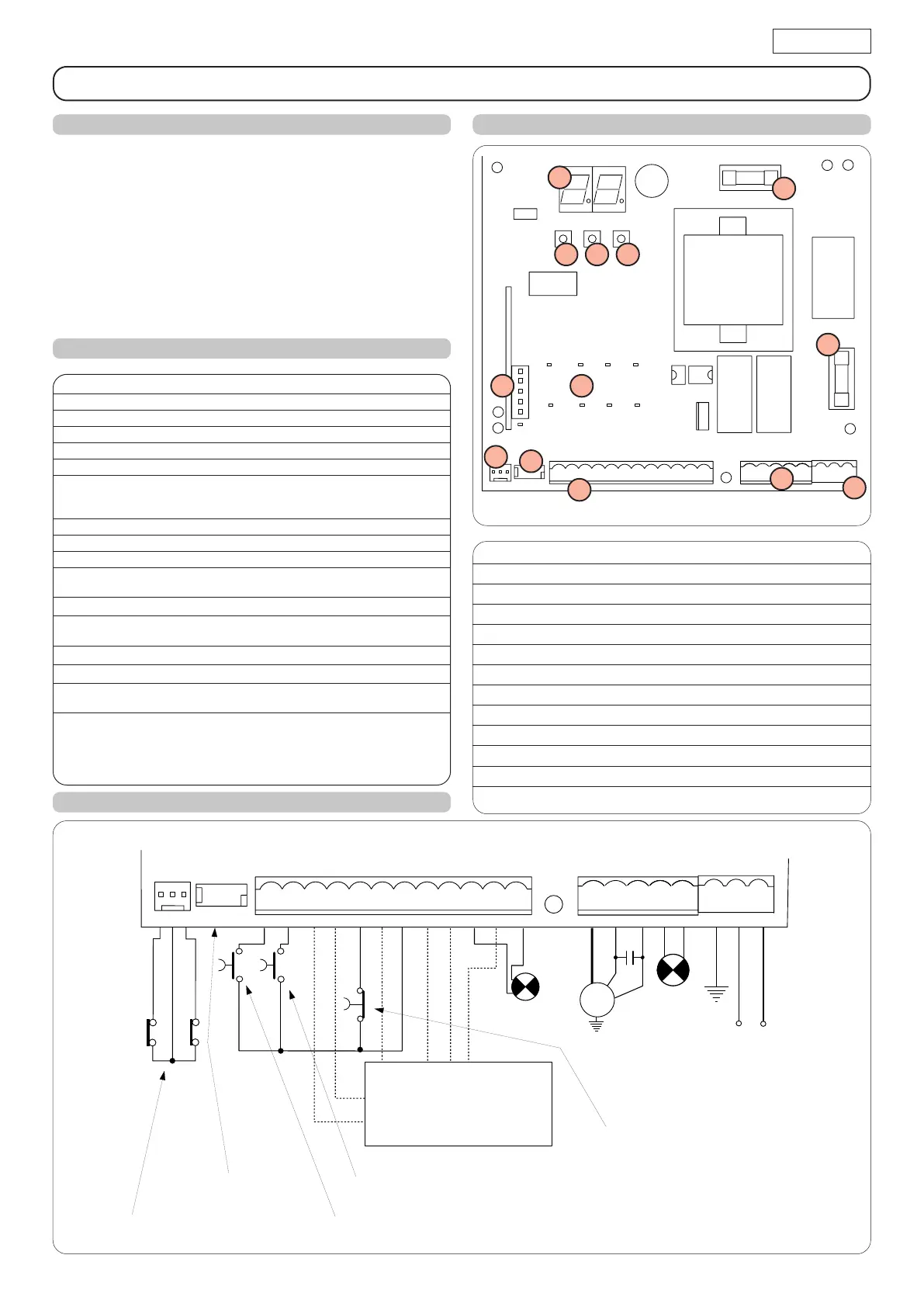

PLATINE ELECTRONIQUE SPRINT 382
DL AFFICHEUR DE SIGNALISATION ET PROGRAMMATION
Led LED DE CONTRÔLE DE L'ÉTAT DES ENTRÉES
J1 BORNIER BASSE TENSION
J2 CONNECTEUR RECEPTEUR
J3 CONNECTEUR ENCODEUR
J5 CONNECTEUR FIN DE COURSE
J6 BORNIER CONNEXION MOTEURS ET FEU CLIGNOTANT
J7 BORNIER ALIMENTATION 230 VCA
F1 FUSIBLE MOTEURS ET PRIMAIRE TRANSFORMATEUR (F 5A)
F2 FUSIBLE BASSE TENSION ET ACCESSOIRES (T 800mA)
F POUSSOIR DE PROGRAMMATION "F"
– POUSSOIR DE PROGRAMMATION "–"
+ POUSSOIR DE PROGRAMMATION "+"
F
F1
F2
J1
J2
J3
J5
J6
DL
–+
Tension d'alimentation 230 V~ ( +6% -10%) - 50 Hz
Puissance absorbée 10 W
Charge maxi moteur 1000 W
Charge maxi accessoires 0,5 A
Température d'utilisation -20 °C +55 °C
Fusibles de protection 2 (voir fig. 1)
Logiques de fonctionnement Automatique / Automatique "pas à pas" /
Semi-automatique / Sécurité / Semi-automatique B /
Homme mort C / Semi-automatique "pas à pas" / Log. mixte B+C
Temps de fonctionnement Programmable (de 0 à 4 mn)
Temps de pause Programmable (de 0 à 4 mn)
Force de poussée Réglable sur 50 niveaux
Entrées bornier Open / Open partiel / Sécurités en ouv. /
Sécurités en ferm. / Stop / Bord / Alimentation+Terre
Entrées connecteur Fin de course ouverture et fermeture / Encodeur
Sorties bornier Feu clignotant - Moteur - Aliment. accessoires 24 Vcc -
Lampe témoin 24 Vcc/Sortie temporisée - Failsafe
Connecteur rapide
Embrochage platine à 5 broches récepteurs
Programmation 3 touches (+, -, F) et afficheur, mode "base" ou "avancée"
Fonctions programmables mode base Logique de fonctionnement - Temps
de pause - Force de poussée - Direction portail
Fonctions programmables mode avancé Couple au démarrage - Freinage -
Failsafe - Pré-clignotement - Lampe témoin/Sortie temporisée -
Logiques sécurités d'ouverture et de fermeture -
Encodeur - Ralentissements - Temps d'ouverture partielle -
Temps de fonctionnement - Demande d'assistance - Compteur de cycles
Pour la connexion des
photocellules et des
dispositifs de sécurité, se
reporter au paragraphe 4.1.
BLEU
FIN DE COURSE
ENCODEUR
(en option)
1. AVERTISSEMENTS
Attention: Avant tout type d'intervention sur la platine électronique
(connexions, entretien), toujours couper le courant.
- Prévoir en amont de l'installation un disjoncteur magnétothermique
différentiel ayant un seuil d'intervention adéquat.
- Connecter la terre à la borne spécifique prévue sur le connecteur J7
de la platine (voir fig.2).
- Toujours séparer les câbles d'alimentation des câbles de commande
et de sécurité (poussoir, récepteur, photocellules, etc.). Pour éviter
toute perturbation électrique, utiliser des gaines séparées ou un câble
blindé (avec blindage connecté à la masse).
2. CARACTERISTIQUES TECHNIQUES
3. SCHÉMA ET COMPOSANTS
Led
J7
4. CONNEXIONS ELECTRIQUES
230 Vac
max. 60W
230 Vac
50 Hz
