23
FRANÇAIS
PROGRAMMATION BASE
F
Afficheur Fonction
LOGIQUES DE FONCTIONNEMENT (voir tableau 3/a -
g):
= Automatique
= Automatique "Pas à pas"
= Automatique "Sécurité"
= Semi-automatique
= Semi-automatique "Pas à pas"
= Homme mort
= Semi-automatique "B"
= Log. mixte (B ouverture / C fermeture)
5. PROGRAMMATION
Pour programmer le fonctionnement de l'automatisme, il est nécessaire
d'accéder à la modalité "PROGRAMMATION".
La programmation est subdivisée en deux parties: BASE et AVANCEE .
5.1. PROGRAMMATION BASE
On accède à la PROGRAMMATION BASE par l'intermédiaire du poussoir
F:
•en l'enfonçant (et en le maintenant enfoncé) l'afficheur montre le
nom de la première fonction.
•en relâchant le poussoir, l'afficheur montre la valeur de la fonction
qui peut être modifiée au moyen des poussoirs + et -.
•en appuyant de nouveau sur F (et en le maintenant enfoncé)
l'afficheur montre le nom de la fonction suivante, etc.
•arrivés à la dernière fonction, la pression du poussoir F provoque la
sortie de la programmation et l'afficheur reprend l'affichage de l'état
du portail.

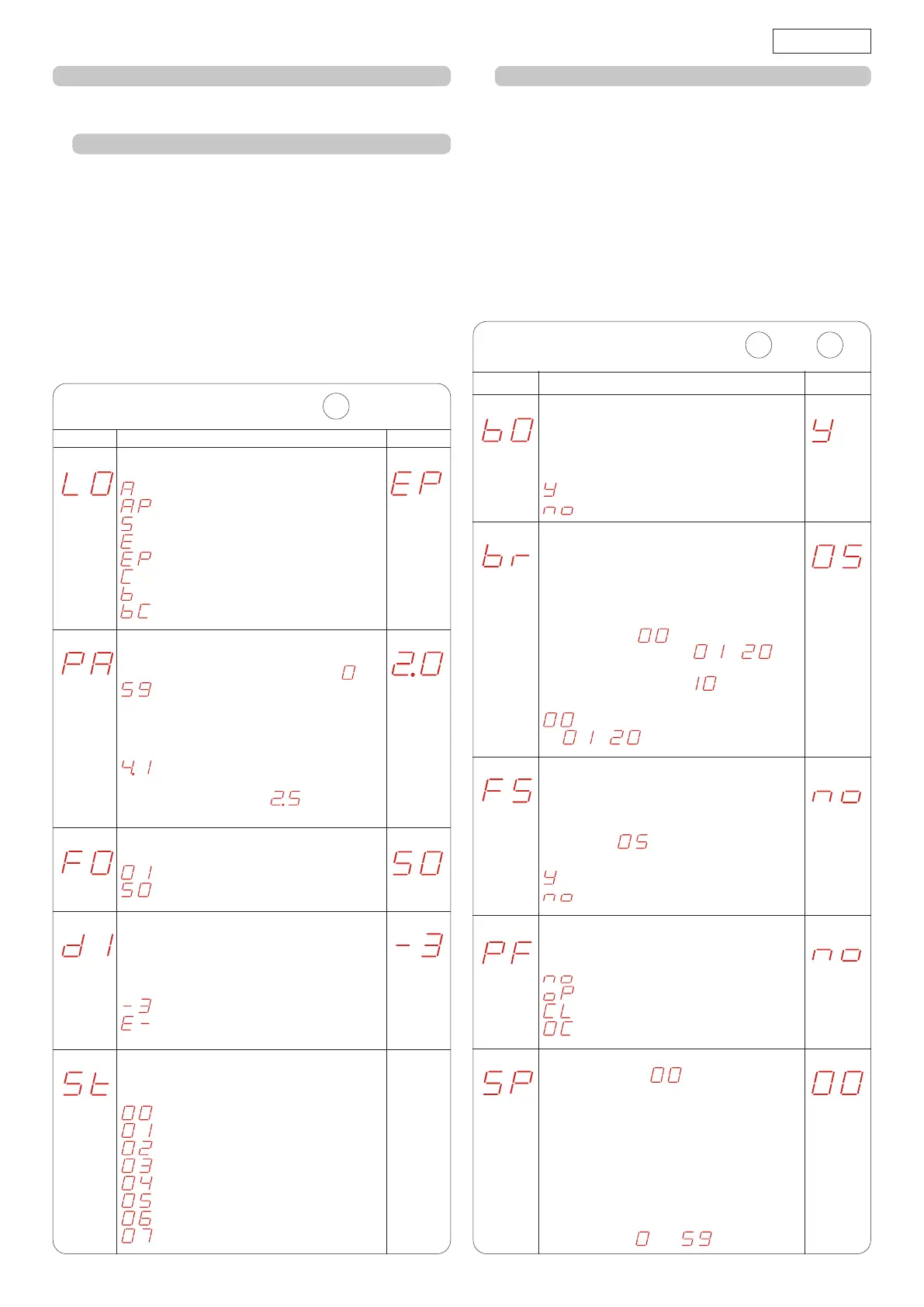

Le tableau suivant indique la séquence des fonctions accessibles en
PROGRAMMATION BASE:
PROGRAMMATION AVANCÉE F
+
+
Afficheur Fonction
COUPLE MAXIMUM AU DÉMARRAGE:
Le moteur travaille au couple maximum
(en ignorant le réglage du couple) à
l'instant initial du mouvement. Utile pour les
vantaux lourds.
= Actif
= Exclu
FREINAGE FINAL:
Quand le portail engage le fin de course
d'ouverture ou de fermeture, on peut
sélectionner un coup de frein pour garantir
l'arrêt immédiat du vantail. Si on sélectionne
des ralentissements, le freinage commence à
la fin de ces derniers.
Avec une valeur le freinage est invalidé.
Le temps est réglable de
à s en
pas de 0,1 seconde.
EX: si l'afficheur indique
, le temps de
freinage correspond à 1 seconde.
= Freinage exclu
de à = Freinage temporisé
FAIL SAFE:
L'activation de la fonction valide un test de
fonctionnement des photocellules avant
chaque mouvement du portail. Si le test
échoue (photocellules hors service, signalé
par la valeur sur l'afficheur) le portail ne
commence pas le mouvement.
= Actif
= Exclu
PRE-CLIGNOTEMENT (5 s):
Permet d'activer le feu clignotant pendant 5
secondes avant le début du mouvement.
= Exclu
= Uniquement avant l'ouverture
= Uniquement avant la fermeture
= Avant tout mouvement
5.2. PROGRAMMATION AVANCEE
Pour accéder à la PROGRAMMATION AVANCEE, appuyer sur le poussoir
F et, en le maintenant enfoncé, appuyer sur le poussoir +:
•en relâchant le poussoir + l'afficheur montre le nom de la première
fonction.
•en relâchant également le poussoir F, l'afficheur montre la valeur de
la fonction qui peut être modifiée au moyen des poussoirs + et -.
•en appuyant sur le poussoir F (et en le maintenant enfoncé) l'afficheur
montre le nom de la fonction suivante, en le relâchant il affiche la
valeur qui peut être modifiée au moyen des poussoirs + et -.
•arrivés à la dernière fonction, la pression du poussoir F provoque la
sortie de la programmation et l'afficheur reprend l'affichage de l'état
du portail.
La tableau suivant inique la séquence des fonctions accessibles en
PROGRAMMATION AVANCEE:
TEMPS DE PAUSE:
Il n'a d'effet que si on a sélectionné la
logique automatique. Réglable de
à
s en pas d'une seconde.
Par la suite, l'affichage change en minutes
et en dizaines de secondes (séparées par
un point) et le temps se règle en pas de 10
secondes, jusqu'à la valeur maximale de
minutes.
Ex: si l'afficheur indique
, le temps de
pause correspond à 2 mn et 50 s.
FORCE:
Elle règle la poussée du Moteur.
= force minimum
= force maximum
DIRECTION D'OUVERTURE:
Elle indique le mouvement d'ouverture du
portail et permet de ne pas modifier les
connexions sur le bornier du moteur et du fin
de course.
= mouvement d'ouverture à droite
= mouvement d'ouverture à gauche
ÉTAT DU PORTAIL:
Sortie de la programmation et retour à
l'affichage de l'état du portail.
= Fermé
= En phase d'ouverture
= En "STOP"
= Ouvert
= En pause
= Intervention du "FAIL SAFE" (chap. 5.2.)
= En phase de fermeture
= En phase d'inversion
LAMPE-TEMOIN:
Avec la sélection
la sortie fonctionne
comme une lampe-témoin standard
(allumée en ouverture et pause,
clignotante en fermeture, éteinte lorsque
le portail est fermé).
Eclairage de courtoisie: des chiffres
différents correspondent à l'activation
temporisée de la sortie, qui pourra être
utilisée (par l'intermédiaire d'un relais) pour
alimenter une lampe de courtoisie. Le temps
est réglable de
à s en pas de 1s,
