1
ITALIANO
24 Vdc
3 W
C
M
24V
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17
PE N L
EDGE
W.L.
TX-FSW
+
LIMITS ENCODER
MOTOR
ACCESSORIES
LAMP
MAIN
N
L
STOP
+
--
OPEN
B
A
OPEN
FSW
OP
FSW
CL
COM
OPEN
CLOSE
LAMP
PE
N
J1
J7
J5
J3
J6
24V
F1
F2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17
PE N L
EDGE
W.L.
TX-FSW
+
LIMITS ENCODER
MOTOR
ACCESSORIES
LAMP
MAIN
N
L
F
+
RADIO
FCA
FCC
OPEN
B
FSW
CL
STOP
SAFE
OPEN
A
FSW
STOP
+
--
OPEN
B
A
OPEN
FSW
OP
FSW
CL
COM
OPEN
CLOSE
LAMP
PE
N
ENCODER
EDGE
OP
-
J1
J7
J5
J3
J6
J2
Fig. 1
Nota bene: Il condensatore è a corredo dell'operatore.
Fig. 2
OPEN TOTALE
OPEN PARZIALE
STOP

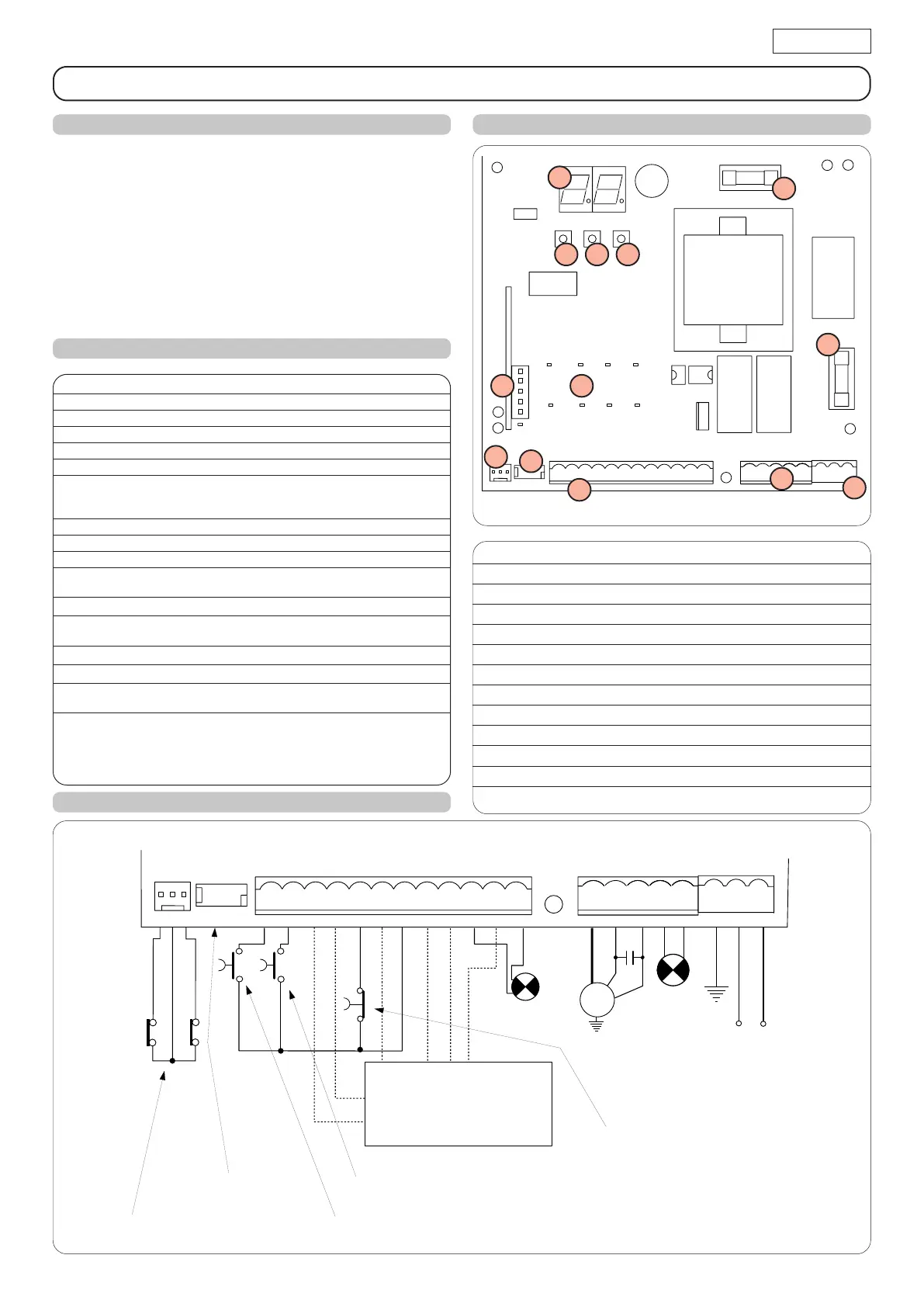

APPARECCHIATURA ELETTRONICA SPRINT 382
DL DISPLAY DI SEGNALAZIONE E PROGRAMMAZIONE
Led LED DI CONTROLLO STATO INGRESSI
J1 MORSETTIERA BASSA TENSIONE
J2 CONNETTORE RICEVENTE
J3 CONNETTORE ENCODER
J5 CONNETTORE FINECORSA
J6 MORSETTIERA COLLEGAMENTO MOTORI E LAMPEGGIATORE
J7 MORSETTIERA ALIMENTAZIONE 230VAC
F1 FUSIBILE MOTORI E PRIMARIO TRASFORMATORE (F 5A)
F2 FUSIBILE BASSA TENSIONE E ACCESSORI (T 800mA)
F PULSANTE PROGRAMMAZIONE "F"
– PULSANTE PROGRAMMAZIONE "–"
+ PULSANTE PROGRAMMAZIONE "+"
F
F1
F2
J1
J2
J3
J5
J6
DL
–+
Tensione d’alimentazione 230 V~ ( +6% -10%) - 50 Hz
Potenza assorbita 10 W
Carico max motore 1000 W
Carico max accessori 0,5 A
Temperatura ambiente -20 °C +55 °C
Fusibili di protezione N° 2 (vedi fig. 1)
Logiche di funzionamento Automatica / Automatica “passo passo” /
Semiautomatica / Sicurezza / Semiautomatica B /
Uomo presente C / Semiautomatica “passo passo” / Logica mista B+C
Tempo di lavoro Programmabile (da 0 a 4 min.)
Tempo di pausa Programmabile (da 0 a 4 min.)
Forza di spinta Regolabile su 50 livelli
Ingressi in morsettiera Open / Open parziale / Sicurezze in ap. /
Sicurezze in ch. / Stop / Costa / Alimentazione+Terra
Ingressi in connettore Finecorsa apertura e chiusura / Encoder
Uscite in morsettiera Lampeggiatore - Motore - Aliment.accessori 24 Vdc -
Lampada spia 24 Vdc/Uscita temporizzata - Failsafe
Connettore rapido Innesto schede riceventi a 5 pin
Programmazione n.3 tasti (+, -, F) e display, modo "base" o "avanzata"
Funzioni programmabili modo base Logica di funzionamento - Tempo
pausa - Forza di spinta - Direzione cancello
Funzioni programmabili modo avanzato Coppia allo spunto - Frenata -
Failsafe - Prelampeggio - Lampada spia/Uscita temporizzata -
Logica sicurezze di apertura e chiusura -
Encoder - Rallentamenti - Tempo apertura parziale -
Tempo lavoro - Richiesta assistenza - Conta cicli
Per il collegamento delle
fotocellule e dei
dispositivi di sicurezza,
riferirsi al paragrafo 4.1.
BLU
FINECORSA
ENCODER
(optional)
1. AVVERTENZE
Attenzione: Prima di effettuare qualsiasi tipo di intervento sull'ap-
parecchiatura elettronica (collegamenti, manutenzione) toglie-
re sempre l'alimentazione elettrica.
- Prevedere a monte dell'impianto un interruttore magnetotermi-
co differenziale con adeguata soglia di intervento.
- Collegare il cavo di terra all'apposito morsetto previsto sul
connettore J7 dell'apparecchiatura (vedi fig.2).
- Separare sempre i cavi di alimentazione da quelli di comando
e di sicurezza (pulsante, ricevente, fotocellule, ecc.). Per
evitare qualsiasi disturbo elettrico utilizzare guaine separate
o cavo schermato (con schermo collegato a massa).
2. CARATTERISTICHE TECNICHE
3. LAYOUT E COMPONENTI
Led
J7
4. COLLEGAMENTI ELETTRICI
230 Vac
max. 60W
230 Vac
50 Hz
