ITALIANO
5
1
2

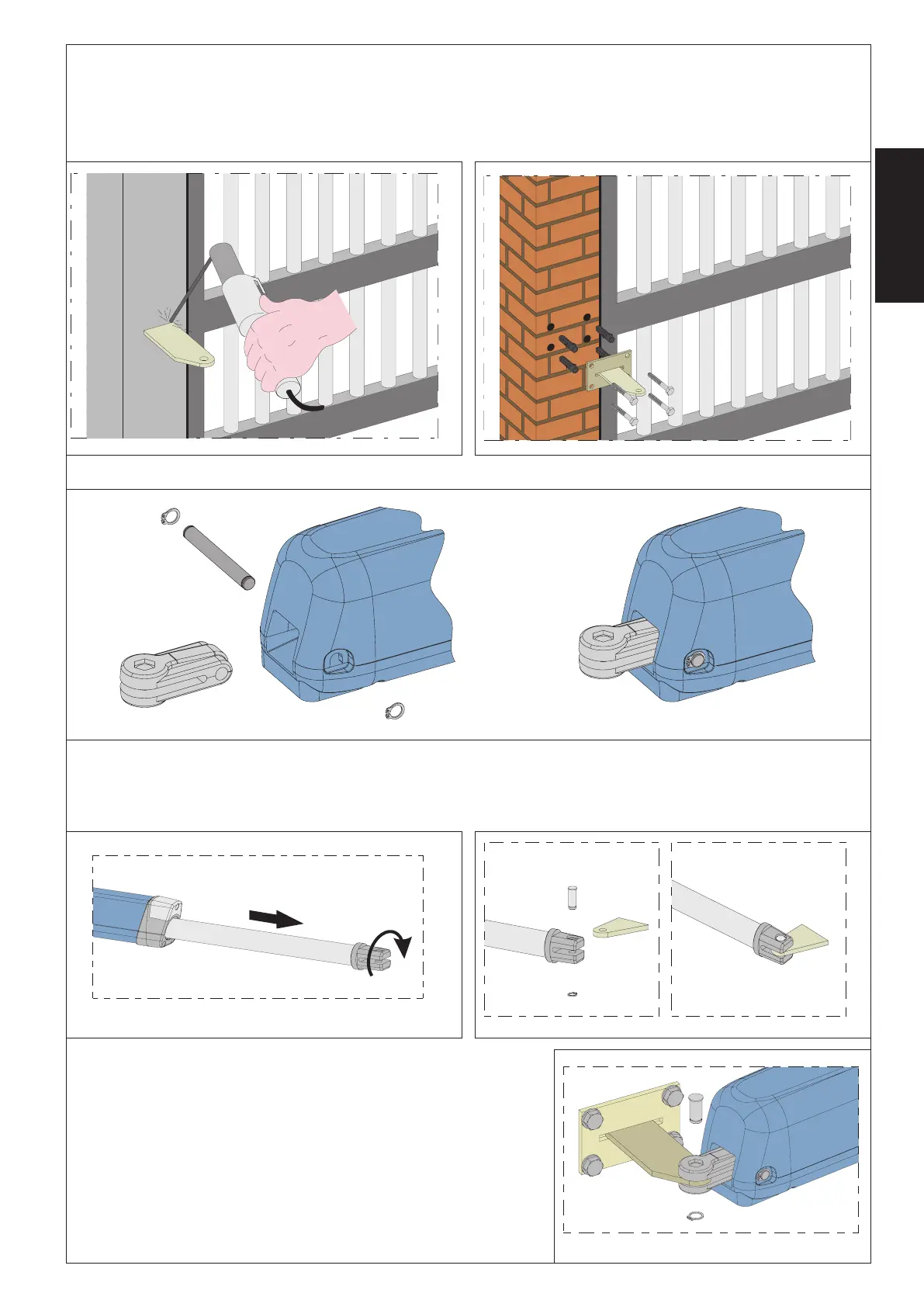

4.4. Installazione degli operatori
1) Fissare la staffa posteriore nella posizione determinata precedentemente. Nel caso di pilastro in ferro saldare accuratamente la
staffa direttamente sul pilastro (Fig.6). Nel caso di pilastro in muratura, utilizzare l’apposita piastra (optional) per il fissaggio ad
avvitare (Fig.7) utilizzando adeguati sistemi di fissaggio. Saldare quindi accuratamente la staffa alla piastra.
Durante le operazioni di fissaggio verificare con una livella la perfetta orizzontalità della staffa.
2) Assemblare l’attacco posteriore all’operatore come indicato in Fig.8.
3) Predisporre l’operatore per il funzionamento manuale (vedi par.6 )
4) Estrarre completamene lo stelo fino a battuta, fig.9 rif.1.
5) Ribloccare l’operatore (vedi par.6.1 )
6) Ruotare di mezzo / un giro lo stelo in senso orario, Fig.9 rif.2
7) Assemblare la staffa anteriore come indicato in Fig.10.
8) Fissare l’operatore alla staffa posteriore tramite i perni in dotazione come
indicato in Fig.11.
Fig. 8
Fig. 9
Fig. 10
Fig. 11
Fig. 6
Fig. 7
