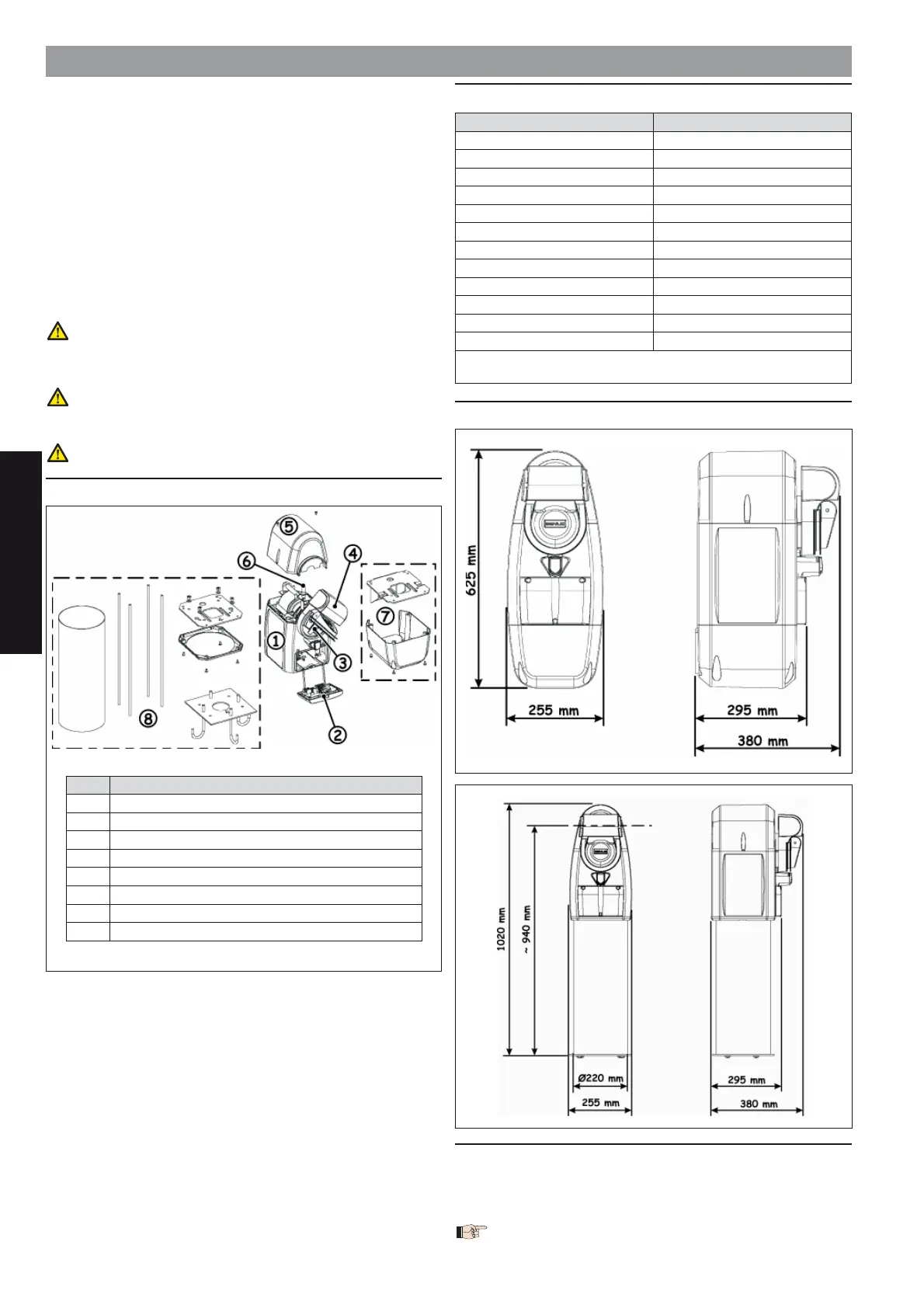

14
FRANÇAIS
AUTOMATISME SIMPLE
L’automatisme SIMPLE est une barrière électromécanique conçue
pour les accès de véhicules.
L’automatisme est essentiellement composé de trois parties:
Un corps de moteur contenant le moteur irréversible à basse
tension, l’électronique de commande, la lampe clignotante, le
ressort d’équilibrage et le système de déverrouillage.
La lisse, de différents types suivant les exigences d’installation.
Le support de fixation, disponible pour une installation murale
ou à colonne.
La centrale de commande incorporée a été positionnée de ma-
nière à favoriser toutes les opérations de câblage, de program-
mation et de réglage.
Un déverrouillage manuel pratique, protégé par une clé person-
nalisée, permet de manutentionner manuellement la lisse en cas
de dysfonctionnement ou de coupure de courant.
Avant de commencer l’installation de la barrière, lire atten-
tivement toutes les instructions. Une installation ou une
utilisation erronées de l’automatisme peuvent représenter
une source de danger pour les personnes.
L’automatisme a été conçu et construit uniquement pour
l’accès de véhicules, toute autre utilisation doit donc être
évitée.
Tout ce qui n’est pas expressément cité dans ces instructions
n’est pas admis.
1. DESCRIPTION DES COMPOSANTS
2. CARACTÉRISTIQUES TECHNIQUES
MODÈLE SIMPLE
Alimentation 230/115 Vca 50/60Hz
Alimentation moteur 24 Vcc
Puissance absorbée 80 W
Courant absorbé 0.35 A
Couple maxi 130 Nm
Temps d’ouverture 3 s
(1)
Longueur maxi lisse 4 m
Cycles consécutifs maxi 100
Température d’utilisation -20 ÷ +55°C
Poids du corps du moteur 20 Kg
Degré de protection IP 44
Dimensions Voir fig. 2
(1)
Le temps d’ouverture indiqué se rapporte à une installation
correcte sans les ralentissements
3. DIMENSIONS
4. DISPOSITIONS ÉLECTRIQUES (installation standard)
L’image de la fig. 4 illustre une installation avec un support à colon-
ne. Les câbles électriques à disposer sont les mêmes pour l’installa-
tion murale ; pour la position des câbles, voir paragraphe 4.3.
Utiliser des tubes rigides et/ou flexibles pour la pose des
câbles électriques.
Fig. 1Fig. 1
Pos. Description
Corps du moteur
Centrale de commande
Dispositif de déverrouillage
Flasque pour lisse
Carter de protection
Lampe clignotante
Kit de fixation murale (non fourni)
Kit colonne (non fourni)
Pos. Description
Corps du moteur
Centrale de commande
Dispositif de déverrouillage
Flasque pour lisse
Carter de protection
Lampe clignotante
Kit de fixation murale (non fourni)
Kit colonne (non fourni)
Fig. 2Fig. 2
Fig. 3
Fig. 3
