20
ESPAÑOL
AUTOMATISMO SIMPLE

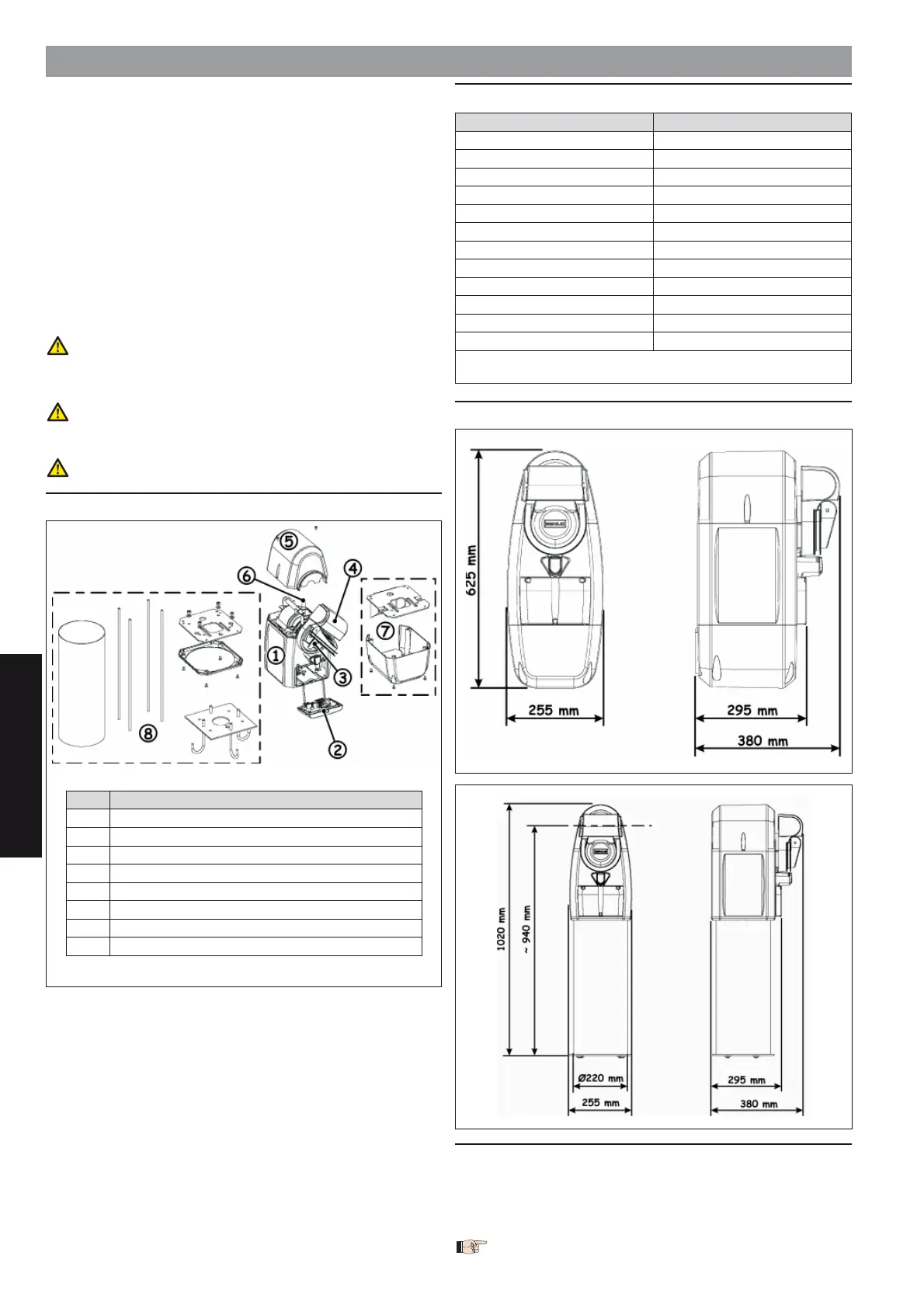

El automatismo SIMPLE es una barrera electromecánica estudiada
para accesos de vehículos.
El automatismo está compuesto principalmente por tres partes:
Un cuerpo motor que integra el motor irreversible de baja tensión,
la electrónica de mando, el destellador, el muelle de equilibrado
y el sistema de desbloqueo.
La barra está disponible en diferentes versiones, en función de
las exigencias de instalación.
El soporte de fijación está disponible para instalación en pared
o en columna.
La central de mando incorporada está posicionada para facilitar
todas las operaciones de cableado, programación y regula-
ción.
Un cómodo sistema de desbloqueo manual, protegido por llave
personalizada, permite mover manualmente la barra en caso de
falta de alimentación eléctrica o de avería.
Antes de empezar la instalación de la barrera lea
detenidamente todas las instrucciones. La instalación
incorrecta o el uso inapropiado del automatismo pueden
ocasionar daños personales.
El automatismo ha sido diseñado y realizado exclusivamente
para controlar el acceso de vehículos, evítese cualquier
otro uso.
Todo aquello que no esté expresamente especificado en
estas instrucciones habrá de considerarse no permitido.
1. DESCRIPCIÓN DE LOS COMPONENTES
•
•
•
2. CARACTERÍSTICAS TÉCNICAS
MODELO SIMPLE
Alimentación 230/115 Vac 50/60Hz
Alimentación motor 24 Vdc
Potencia absorbida 80 W
Corriente absorbida 0.35 A
Par máx. 130 Nm
Tiempo de apertura 3 seg.
(1)
Longitud máx. de la barra 4 m
Ciclos consecutivos máx. 100
Temperatura de utilización -20 ÷ +55°C
Peso del cuerpo motor 20 Kg
Grado de protección IP 44
Dimensiones Véase fig. 2
(1)
El tiempo de apertura indicado se refiere a una instalación
correcta sin las deceleraciones.
3. DIMENSIONES
4. PREDISPOSICIONES ELÉCTRICAS (equipo estándar)
En la imagen de la fig. 4 se muestra una instalación con soporte
columna. Los cables eléctricos son los mismos que los previstos
para la instalación en la pared, para conocer la posición de los
cables consulte el párrafo 4.3.
Para tender los cables eléctricos, utilice tubos rígidos o
flexibles adecuados.
Fig. 1Fig. 1
Pos. Descripción
햲
Cuerpo motor
햳
Central de mando
햴
Dispositivo de desbloqueo
햵
Bolsillo porta barra
햶
Cárter
햷
Destellador
햸
Kit de fijación en pared (no suministrado en dotación)
햹
Kit columna (no suministrado en dotación)
Pos. Descripción
햲
Cuerpo motor
햳
Central de mando
햴
Dispositivo de desbloqueo
햵
Bolsillo porta barra
햶
Cárter
햷
Destellador
햸
Kit de fijación en pared (no suministrado en dotación)
햹
Kit columna (no suministrado en dotación)
Fig. 2Fig. 2
Fig. 3Fig. 3
