ITALIANO
AUTOMAZIONE SIMPLE
L’automazione SIMPLE è una barriera elettromeccanica studiata
per accessi veicolari.
L’automazione è composta principalmente da tre parti:
Un corpo motore che integra il motore irreversibile a bassa
tensione, l’elettronica di comando, il lampeggiante, la molla di
bilanciamento ed il sistema di sblocco.
L’asta, disponibile in diverse tipologie a seconda delle esigenze
di installazione.
Il supporto di fissaggio, disponibile per un’installazione a muro
o a colonna.
La centrale di comando incorporata è stata posizionata in modo
da agevolare tutte le operazioni di cablaggio, programmazione
e regolazione.
Un comodo sbocco manuale, protetto da chiave personalizzata,
permette di movimentare manualmente l’asta in caso di disservizio
black-out.
Prima di iniziare l’installazione della barriera leggere attenta-
mente tutte le istruzioni. Un errata installazione o un errato
utilizzo dell’automazione possono essere fonte di pericolo
per le persone.
L’automazione è stata progettata e realizzata per il solo ac-
cesso veicolare, evitare qualsiasi altro utilizzo.
Tutto quello che non è espressamente citato in queste istruzioni
non è permesso.

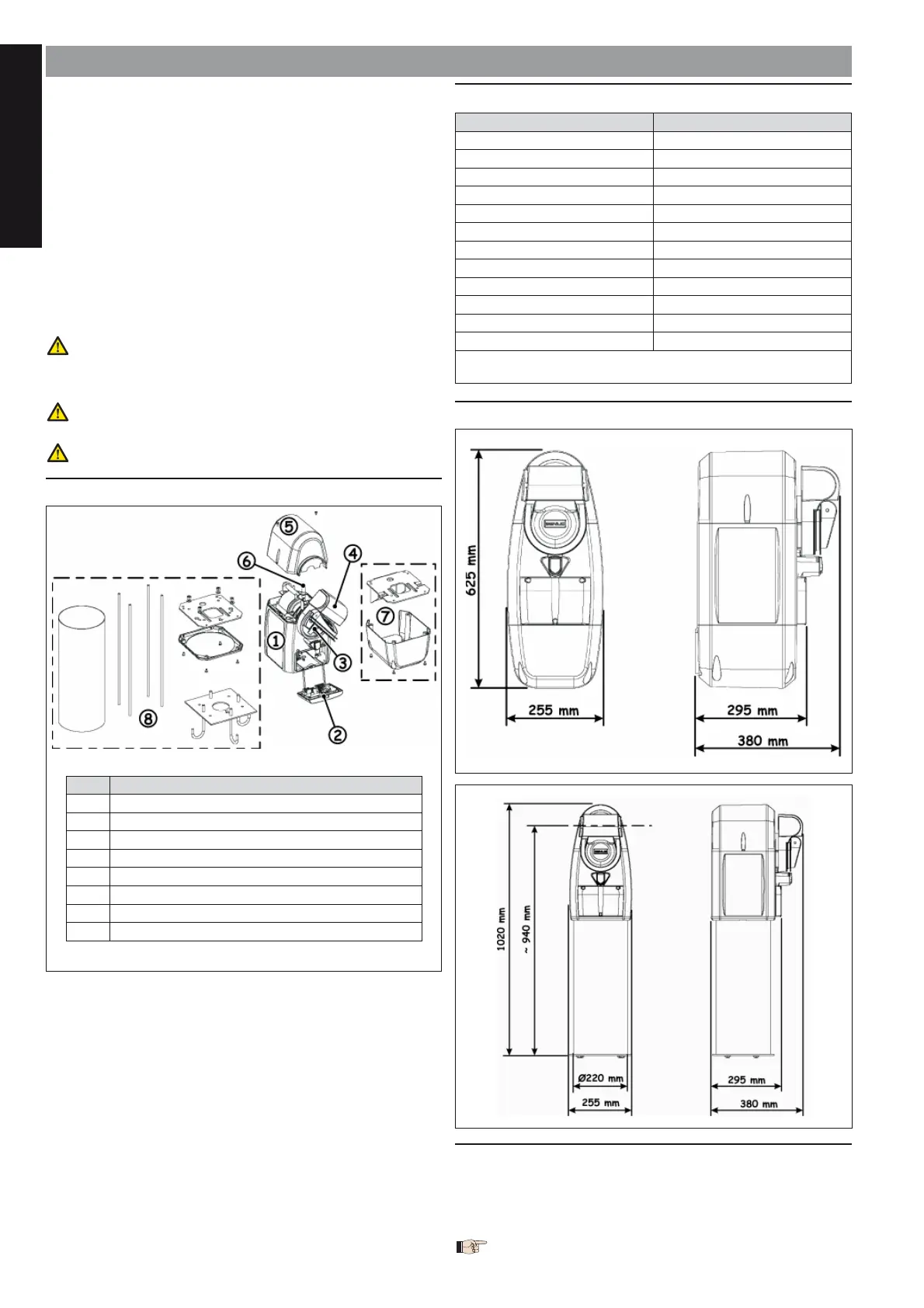

1. DESCRIZIONE COMPONENTI
•
•
•
2. CARATTERISTICHE TECNICHE
MODELLO SIMPLE
Alimentazione 230/115 Vac 50/60Hz
Alimentazione motore 24 Vdc
Potenza nominale motore 48 W
Corrente assorbita 0.35 A
Coppia max. 130 Nm
Tempo apertura 3 sec
(1)
Lunghezza sbarra max. 4 m
Cicli consecutivi max. 100
Temperatura d’utilizzo -20 ÷ +55°C
Peso corpo motore 20 Kg
Grado di protezione IP 44
Dimensioni Vedi fig. 2
(1)
Il tempo di apertura riportato è riferito ad un’installazione cor-
retta senza i rallentamenti
3. DIMENSIONI
4. PREDISPOSIZIONI ELETTRICHE (impianto standard)
Nell’immagine di fig. 4 è raffigurata un’installazione con supporto
colonna. I cavi elettrici da predisporre sono i medesimi anche per
l’installazione a muro, per la posizione dei cavi fare riferimento al
paragrafo 4.3.
Per la messa in opera dei cavi elettrici utilizzare adeguati tubi
rigidi o flessibili.
Fig. 1Fig. 1
Pos. Descrizione
햲
Corpo motore
햳
Centrale di comando
햴
Dispositivo di sblocco
햵
Tasca porta asta
햶
Carter di copertura
햷
Lampeggiante
햸
Kit fissaggio a muro (non fornito)
햹
Kit colonna (non fornito)
Pos. Descrizione
햲
Corpo motore
햳
Centrale di comando
햴
Dispositivo di sblocco
햵
Tasca porta asta
햶
Carter di copertura
햷
Lampeggiante
햸
Kit fissaggio a muro (non fornito)
햹
Kit colonna (non fornito)
Fig. 2Fig. 2
Fig. 3
Fig. 3
