71
3.4Z-軸リミットスイッチを接続します
必要な部品
18
19
リミットスイッチケーブル
ZLIM-、34cm
リミットスイッチケーブル
ZLIM-、40cm

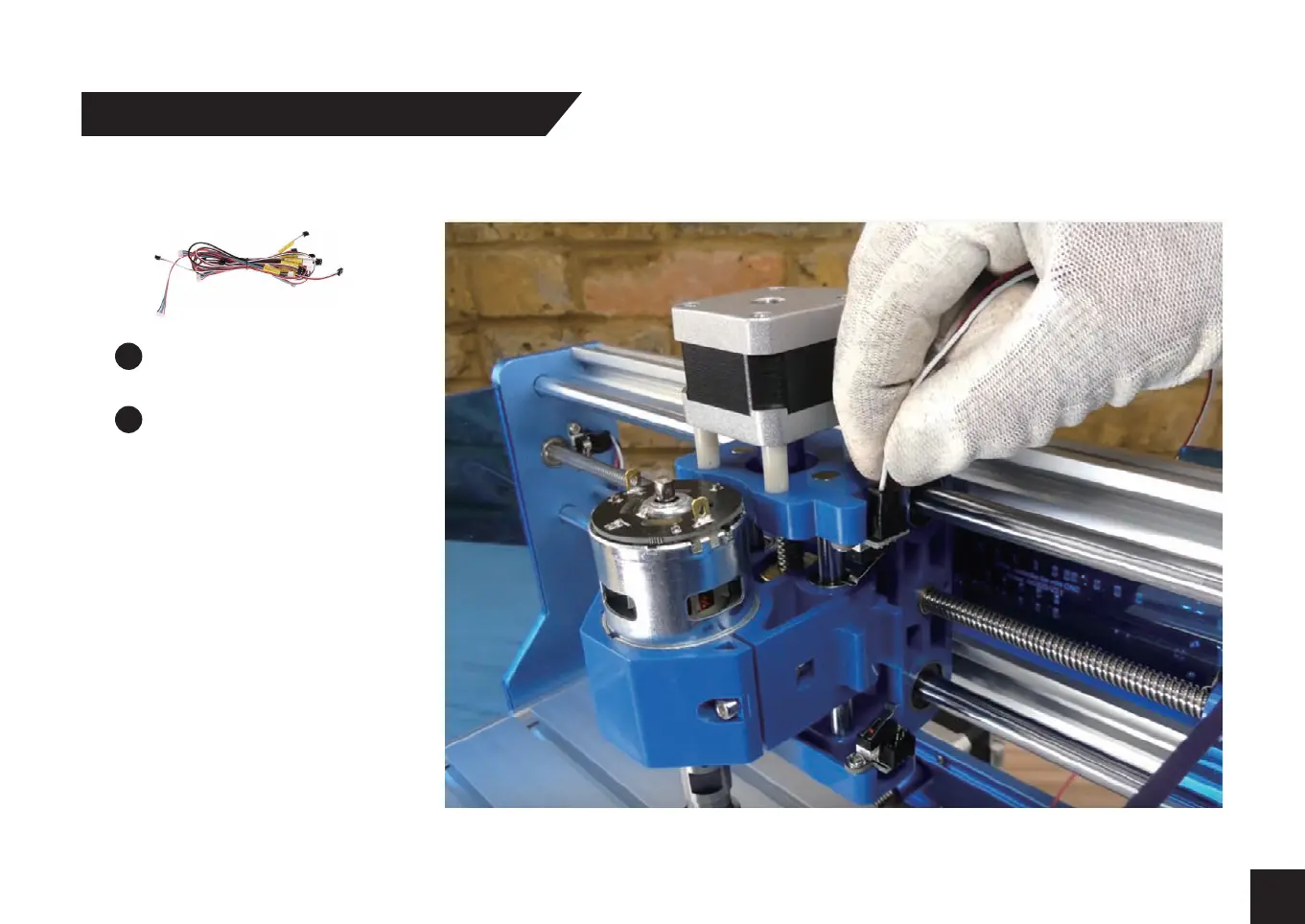

ステップ1:短いリミットスイッチケ
ーブルZ-LIM（+）を上部のZ+リミ
ットスイッチ（ステッピングモータ
ー側）に挿入します。他端をコント
ロールボードの対応するソケットに
接続します。
ステップ2:長いリミットスイッチ
ケーブルZ-LIM（-）を下部のZ-リ
ミットスイッチに挿入します。
他端をメインコントロールボード
に接続します。
