3PIN-Signalkabel
Mechanische Installation
SCHRITT 7 Auswringen

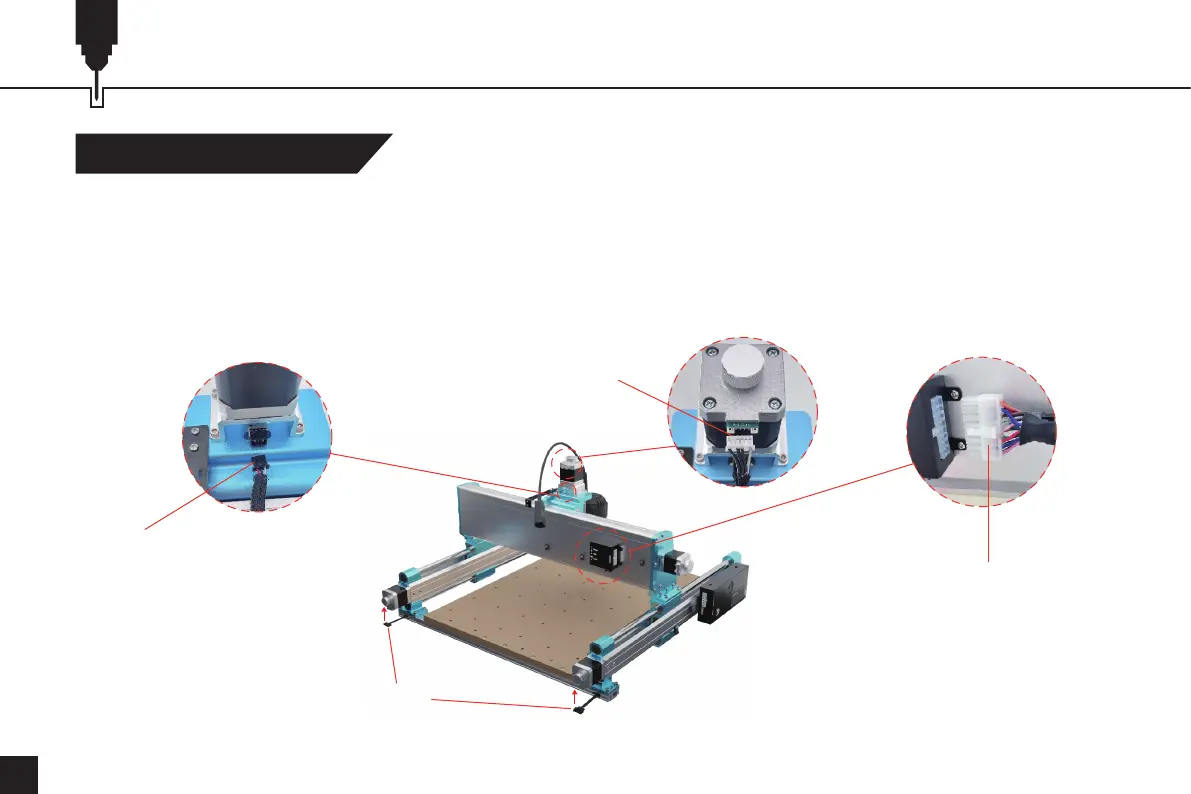

1. Stecken Sie die schwarze Klemme (3PIN-Signalkabel) in die Endschalterplatine der Z-Achse.
2. Stecken Sie den weißen Anschluss (4PIN-Motorkabel) in den Z-Achsenmotor.
3. Verbinden Sie das XZ-Achsenkabel am Y-Achsmodul (links) mit dem X-Z-Kabelanschluss am X-Achsmodul.
4. Schließen Sie die (2) Y-Achsen-Motorkabel an beide Y-Achsen-Motoren an. (Tipps: Bitte drücken Sie auf das weiße Paddel und
üben Sie Druck auf den Dockingport aus, um sicherzustellen, dass die beiden Ports in engem Kontakt und gesichert sind).
Y-Achse Motorkabel
4PIN-Motorkabel
XZ-Achse Kabel
