4mm六角レンチ
X軸サポートブロック（左） X軸サポートブロック（右） (4)M5×14六角穴付きボルト
(4)M5×22六角穴付きボルト
必要なもの:
メカニカル・インストール

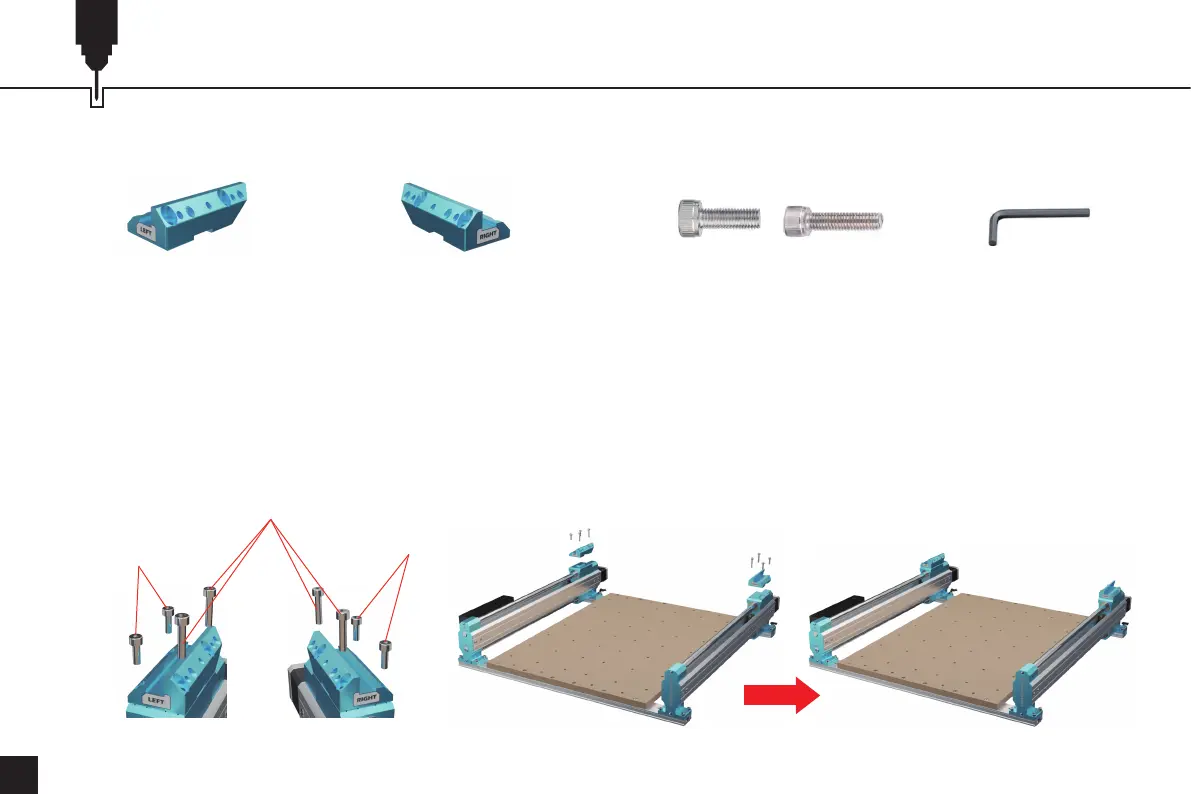

1. X軸左右のサポートブロックの下側の溝を、Y軸スライダーの上側のタブにはめ込みます。
(注：ラベルの位置は下図に対応)
3. (4) M5x14mm と (4) M5x22mm のネジを使ってサポートブロックを Y 軸スライダーに固定し、ネジを斜めに締めます。
(4) M5×14 六角
穴付きボルト
(4) M5×22 六角
穴付きボルト
(4) M5×14 六角
穴付きボルト
