86
3PIN信号ケーブル
メカニカル・インストール

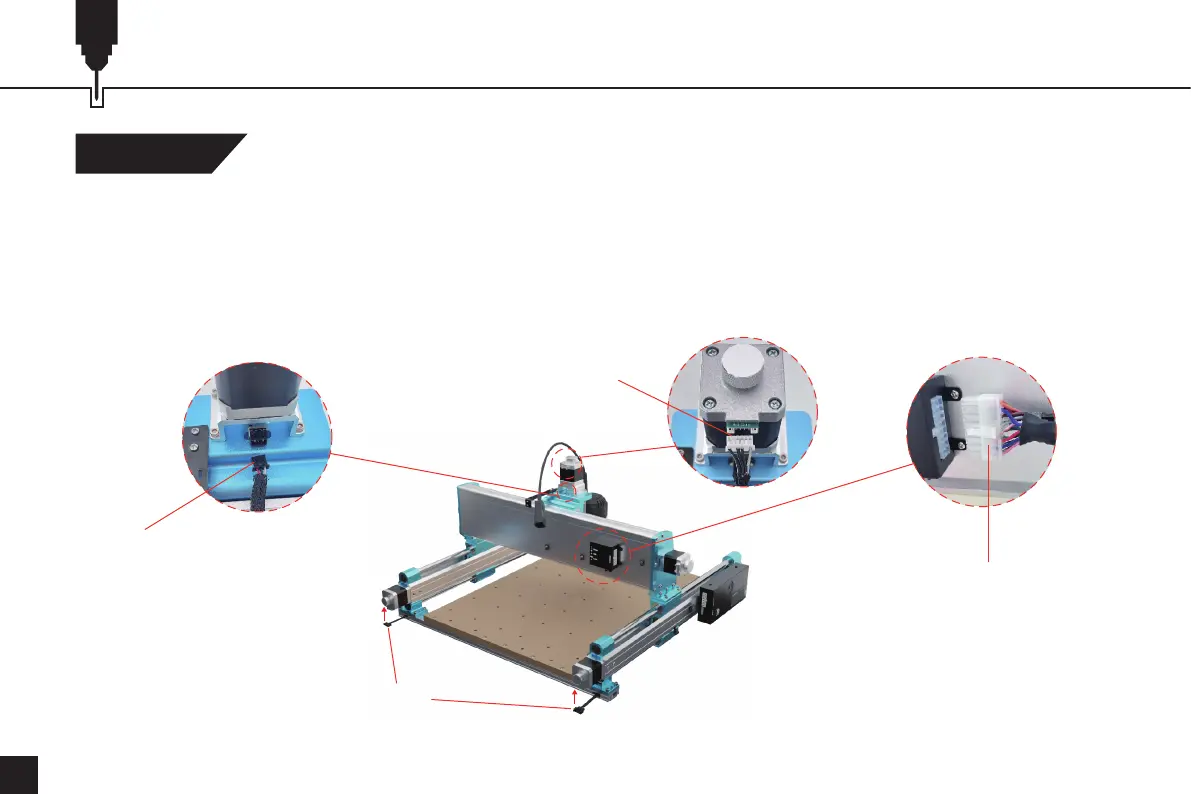

STEP7絞る
1.黒端子（3PIN信号ケーブル）をZ軸リミットスイッチ基板に差し込みます。
2.白い端子（4PINモーターケーブル）をZ軸モーターに差し込みます。
3.Y軸モジュール（左）のXZ軸ケーブルを、X軸モジュールのX-Zケーブルコネクタに接続します。
4.(2)Y軸モーターケーブルを両方のY軸モーターに差し込みます。
(ヒント：白いパドルを押してドッキングポートに圧力をかけ、2つのポートが確実に密着して固定されるようにしてください)。
Y軸モーターケーブル
4PINモーターケーブル
XZ軸ケーブル
