E-Gleitschiene Boxer
FR 4
Montage, xation

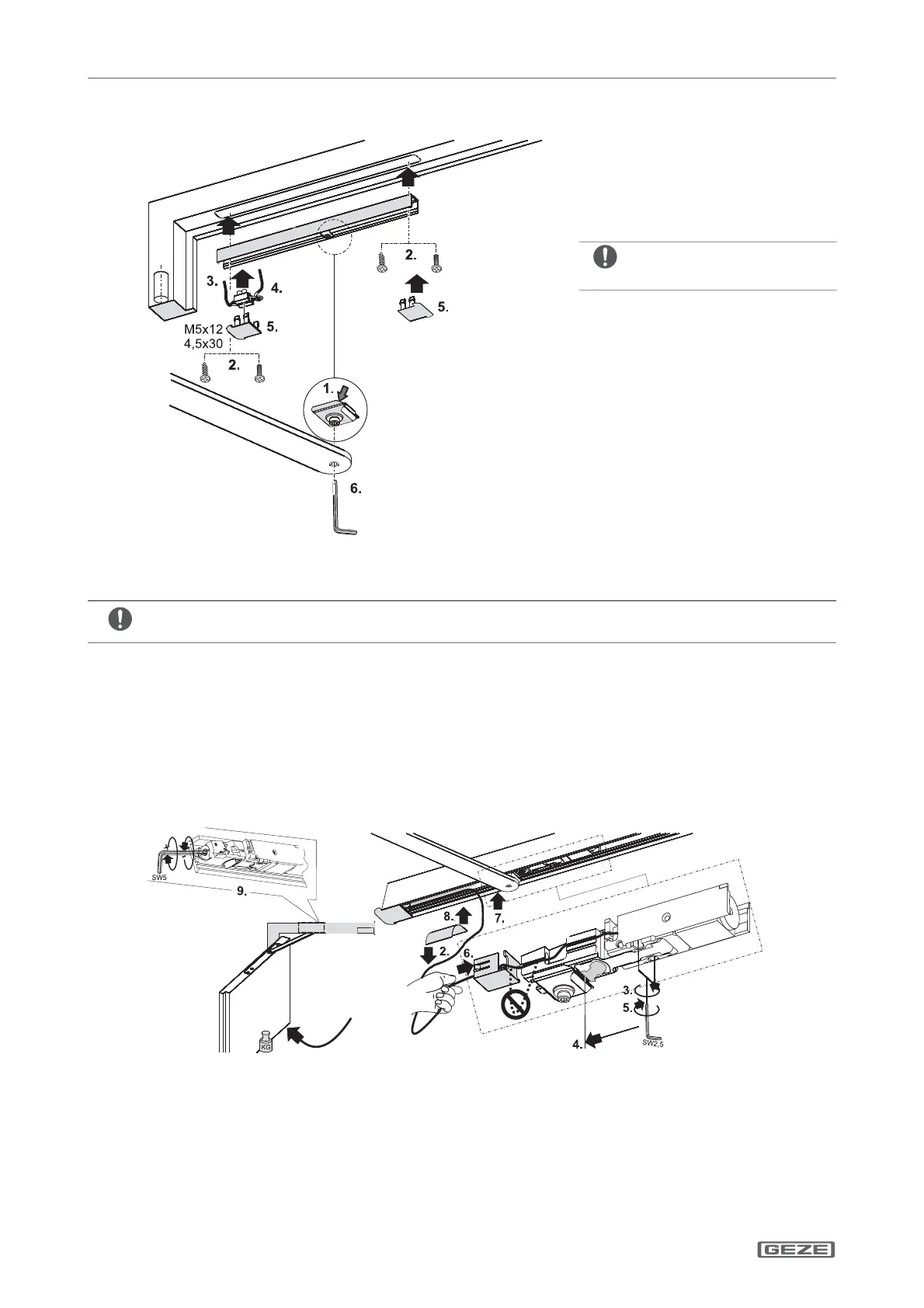

6.2 Monter les bras à coulisse et connecter 24 V câble d‘alimentation
Rouge =’+’ (borne 1)
Blanc = ’–’ (borne 2)
Fig.: 6.2.1
X
Introduire le coulisseau correctement orienté dans le bras à coulisse (1.).
Les câbles de connexion doivent être situés sur le côté des paumelles.
X
Fixer la glissière avec 2 vis (2.) (couple de serrage: 2 Nm).
X
Brancher le câble 24 V côté bâtiment à la barrette de connexion (3.).
L‘arrêt électrique est sous tension.
X
Encher la barrette de connexion sur le capuchon (4.).
X
Clipser les capuchons sur le bras à coulisse (5.).
X
Relier le levier coulissant au coulisseau (6.) (couple de serrage: 5 Nm).
Tous les couples de serrage doivent être adaptés sur site.
6.3 Réglage des arrêts électriques
1.
Fig.: 6.3.1
X
Ouvrir le battant de porte à l‘angle d‘arrêt souhaité et le bloquer (1.).
X
Enlever les lms protecteurs de câbles du bras à coulisse (2.).
X
Desserrer les vis de serrage de l‘arrêt électrique (3.).
X
Déplacer l‘arrêt électrique jusqu‘à ce que le coin de verrouillage repose contre le coulisseau
(4.).
X
Visser l‘arrêt électrique
(5.).
X
An d‘éviter les boucles, tendre le câble et le placer le câble dans la protection à l‘extrémité de l‘arrêt (6.).
X
Ranger les câbles détachés dans la gaine de câbles et libres (7. ).
X
Fixer le câble visible avec le lm de protection de câble (8.).
