GEZE Boxer - Contenu de la Livraison

E-Gleitschiene Boxer
FR 3
Contenu de la livraison
5 Contenu de la livraison

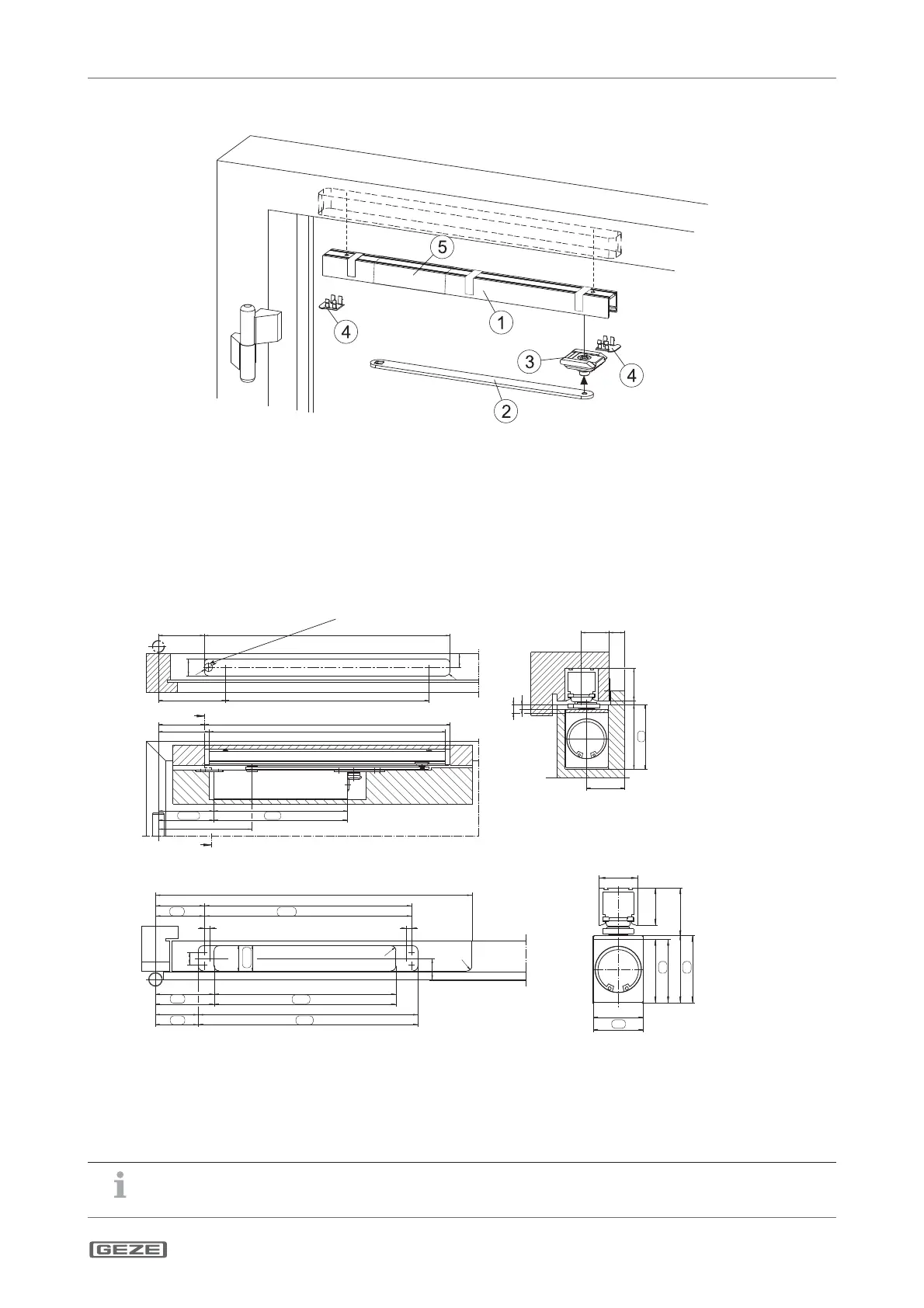

Fig.: 5.1
1 Bras à coulisse
2 Levier coulissant
3 Coulisseau
4 Capuchons
5 Arrêt électrique
Vis de xation et sachet d‘accessoires (sans illustration)
6 Montage, xation
6.1 Gabarit de perçage
Traitement de cadre Alimentation du courant sous crèpi 24V raccordement
86,5
459
125 380
±0,2
Ø16
31,5
26
R8
95
85,5
457
440
107,8
103,2 249,8
240
175
7,5
4,5
26 14
30
4
60
51
35
A-A
A
A
Traitement de battant de porte GEZE Boxer taille 3-6/taille 2-4
334
510
320
79
82
9
20
40,5
32,5
9
R8
35
R8
94,5
99
69
72
354
340
293
286
30
38,5
31
40
32
51 42
54
45
Traitement de cadre et battant de porte pour battant mobile, gauche rééchi Dimensions
en  pour GEZE Boxer Gr. 2-4
Fig.: 6.1.1
X
Préparer le bloc porte conformément à la g. 6.1.1.
X
Monter le ferme-porte boxer et fermer la vanne de temps de fermeture.
GEZE met à disposition sur simple demande les plans et notices de montage pour les prols de vantaux usuels.
En cas d’utilisation dans un dispositif de blocage, veuillez observer les indications gurant dans le document
« Instructions de montage, mise en service, utilisation et maintenance de l’installation de blocage GEZE FA GC ».
