Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

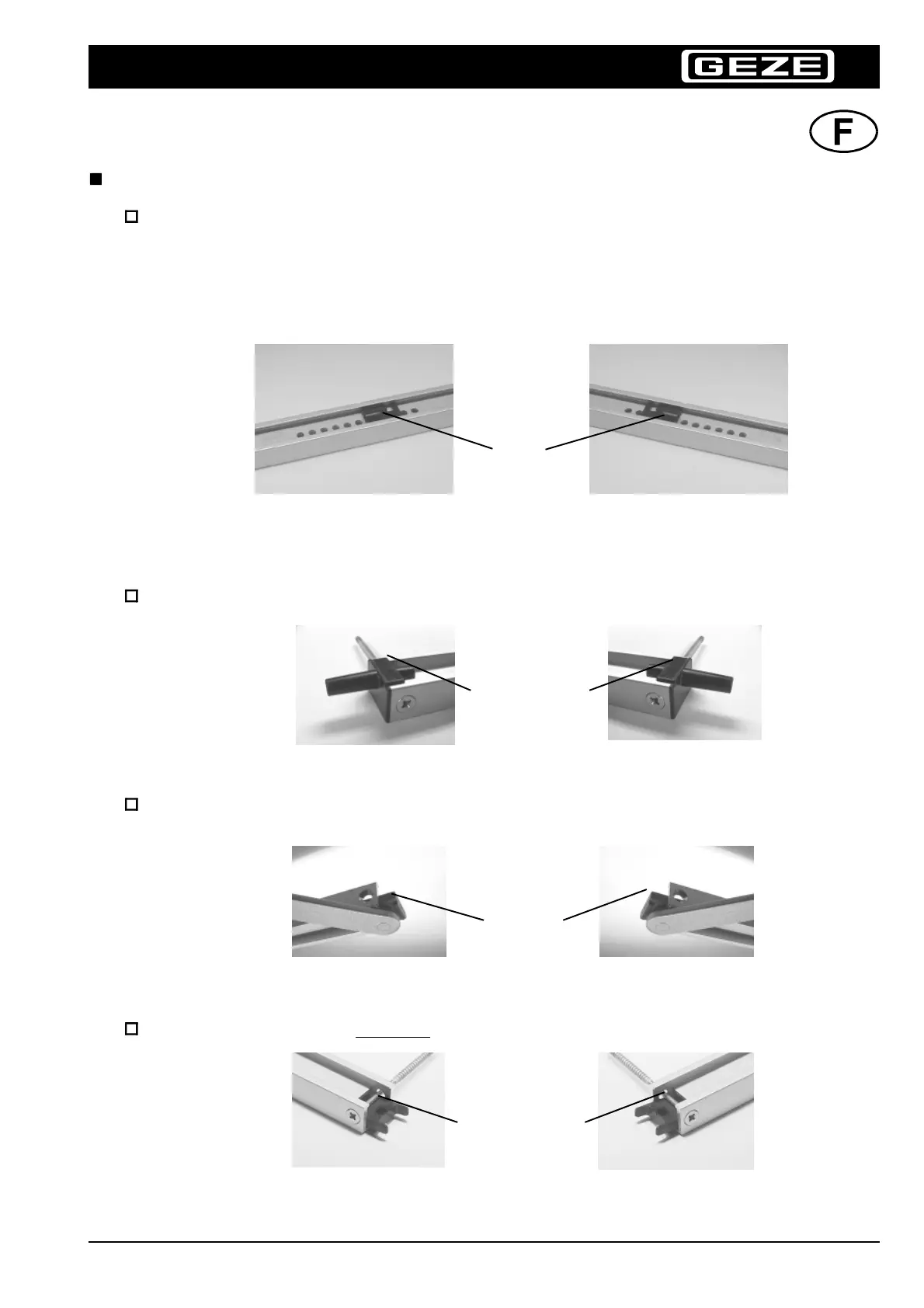

Monter les coulisses
Monter la coulisse courte côté vantail de service (à droite ou à gauche selon le cas).
Utiliser à cet effet un gabarit de montage ou un dessin.
Position :
Réglage du câble Bowden en haut, le logement du câble se présente en direction du côté
paumelles (à droite ou à gauche).
Introduire l’embout avec passage de câble Bowden dans le sens côté paumelles, visser selon le
gabarit / dessin.
Lorsque le vantail de
service est à gauche
Lorsque le vantail de
service est à droite
Raccord (dans le
compartiment inférieur)
Introduire le coulisseau avec le bras pour l’entraînement.
Introduire dans la coulisse le raccord pour le milieu de la porte, visser.
Réglage du
câble Bowden
Sens du câble Bowden lorsque
le vantail de service est à gauche
Sens du câble Bowden lorsque
le vantail de service est à droite
Embout avec
passage de
câble Bowden
Lorsque le vantail de
service est à gauche
Lorsque le vantail de
service est à droite
Représentation : Vue du dessous
Coulisseau
avec bras
Entraînement à gauche
Entraînement à droite
