Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

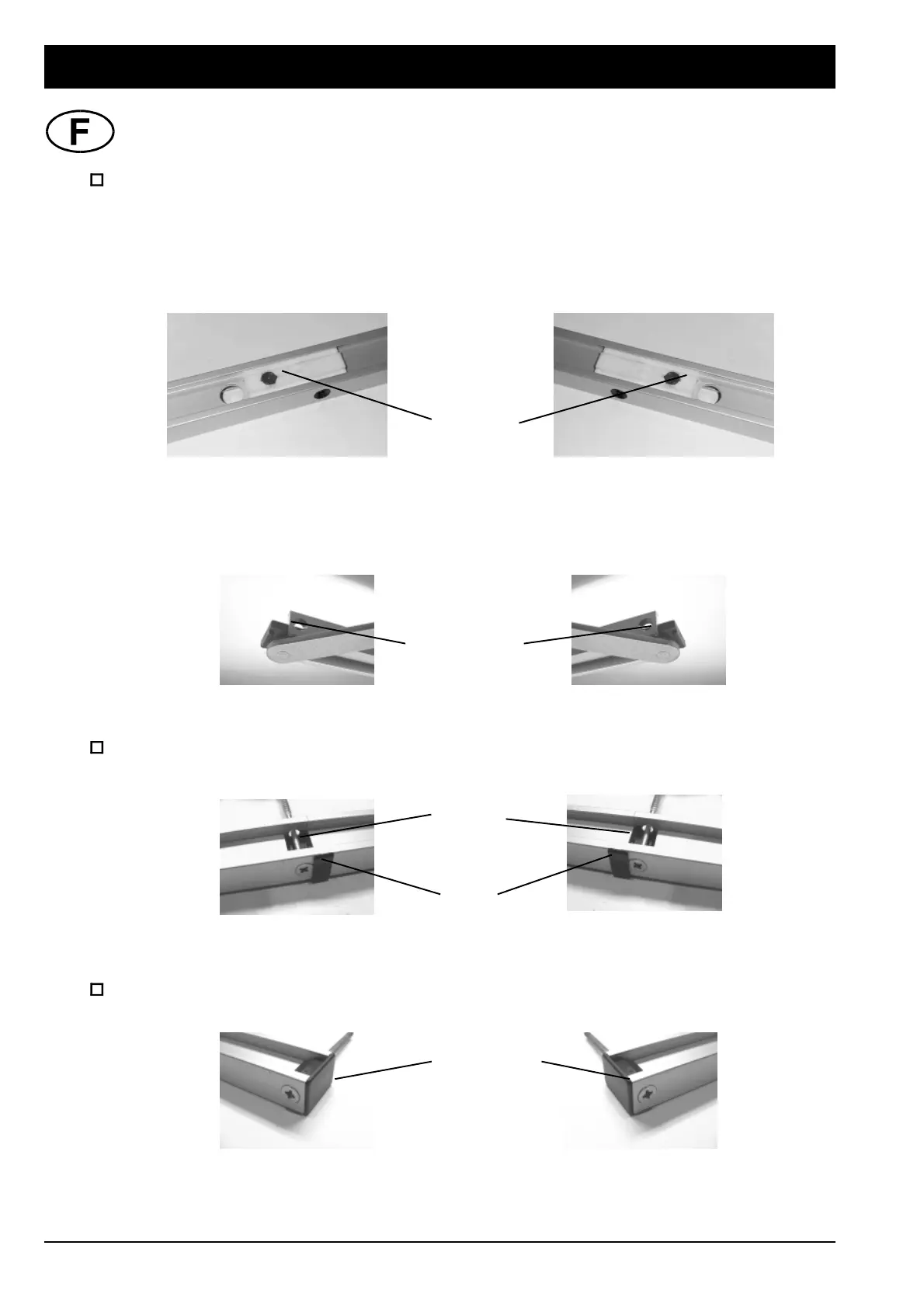

Scier la coulisse longue (si cela n’a pas encore été fait).
Déterminer et vérifier à cet effet la cote ” C ” conformément au dessin de la page 17.
Position :
Monter la coulisse comme sur l’illustration ; la vis de serrage se trouve avec la fente vers le bas
(non visible ici).
Visser à l’autre extrémité avec la pièce d’embout introduite.
Fixer la coulisse longue sur le raccord de la coulisse courte et les réunir.
Avant le vissage : introduire le bras avec le coulisseau pour l’entraînement sur le vantail
secondaire.
Vis de serrage
(vue du dessus)
Vue lorsque le vantail de
service est à gauche
Vue lorsque le vantail de
service est à droite
Coulisseau et bras pour
le vantail secondaire
Vue sur le vantail secondaire (à droite) Vue sur le vantail secondaire (à gauche)
Raccord
Cache
Position au-dessus du vantail de
service (à gauche )
Position au-dessus du vantail de
service (à droite)
Pièce d’embout
Position au-dessus du vantail
secondaire (à droite)
Position au-dessus du vantail
secondaire (à gauche )
