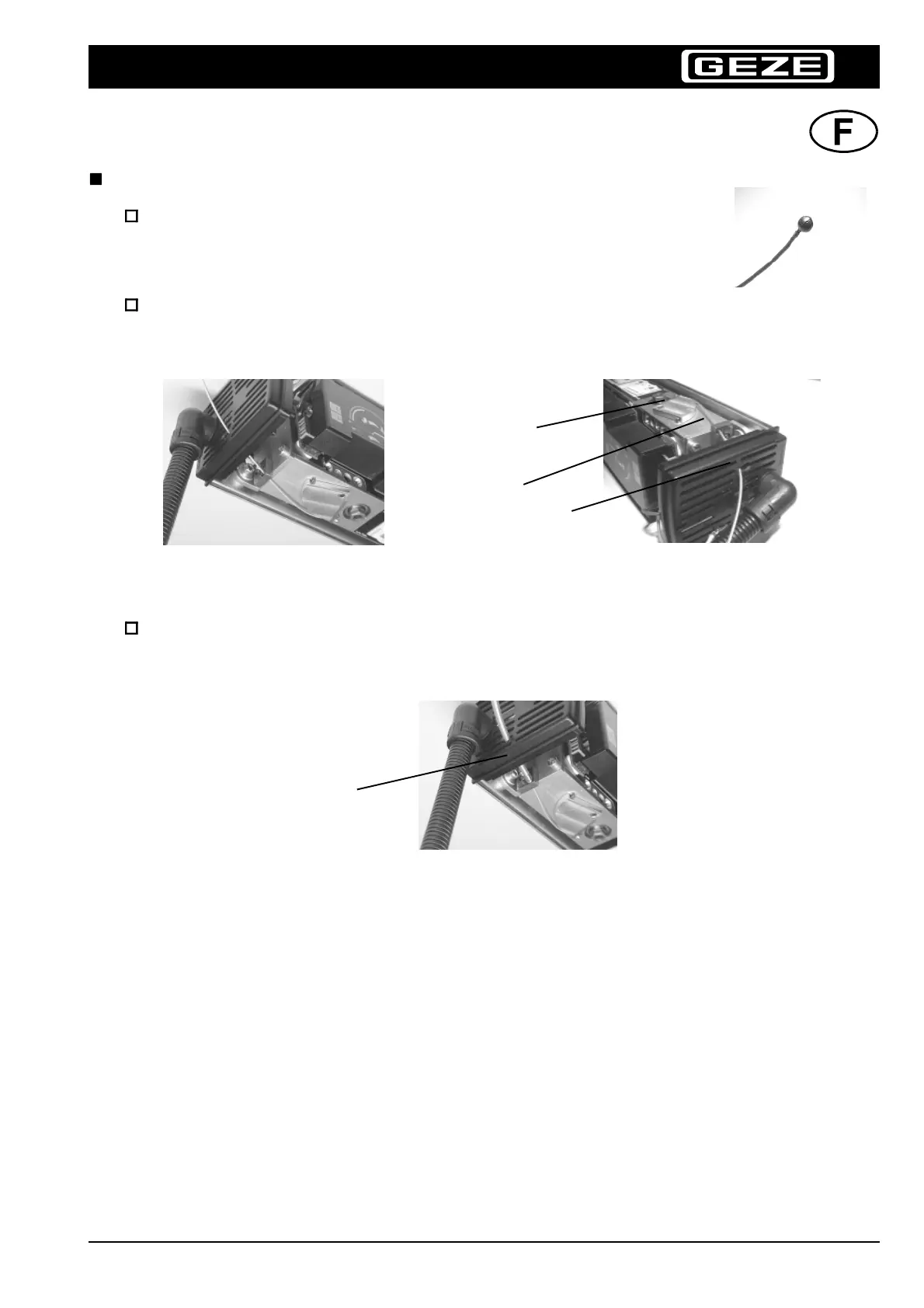

Monter le câble Bowden
Remplacer le câble éventuellement déjà présent par le modèle avec tête
sphérique fourni !
Introduire le câble sur le levier de la soupape du Slimdrive SD-IS, puis
passer le câble par la butée et l’orifice de la face frontale.
Enfiler la gaine du câble Bowden sur l’extrémité du câble et l’introduire dans le Slimdrive SD-IS
par l’orifice de la face frontale jusqu’à la butée.
Gaine du
câble
Bowden
Levier de la
soupape
Vue à gauche / droite selon le sens
Butée
Orifice de la
face frontale
Vue à gauche / droite selon le sens
