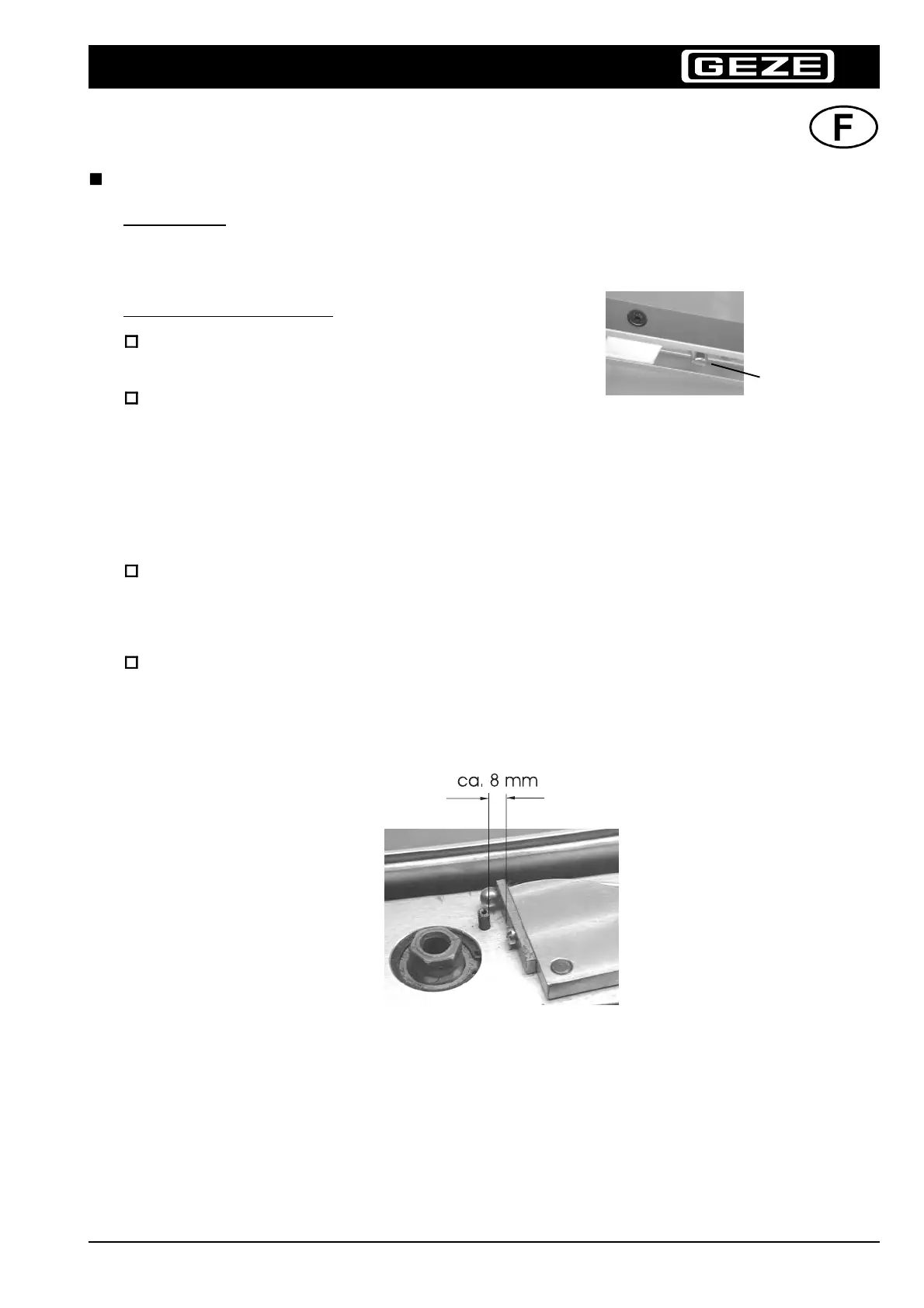

Réglage de la tension du câble
REMARQUE :
Le câble doit avoir une certain tension en position initiale, c’est-à-dire lorsque le vantail
secondaire est fermé.
Ouvrir le vantail secondaire.
Tendre (pas trop) manuellement le câble et le serrer
(câble lâche).
Fermer le vantail secondaire.
Le câble doit tirer le levier de la soupape sur le Slimdrive SD-IS d’env. 8 mm de la position de
repos (câble tendu).
Contrôle du fonctionnement
Ouvrir le vantail de service, ouvrir le vantail secondaire :
La tension du câble est correctement réglée lorsque le levier de la soupape sur le Slimdrive SD-
IS est positionné contre le goujon d’arrêt en position finale.
Ouvrir le vantail de service, fermer le vantail secondaire :
la tension du câble doit avoir tiré le levier de la soupape pour l’amener dans une position
perpendiculaire et doit par conséquent présenter un écartement d’env. 8 mm par rapport à la
butée.
Vis de serrage
