Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65
Ingombro
Elettrobinario
binario di
scorrimento
spigolo
superiore
battente

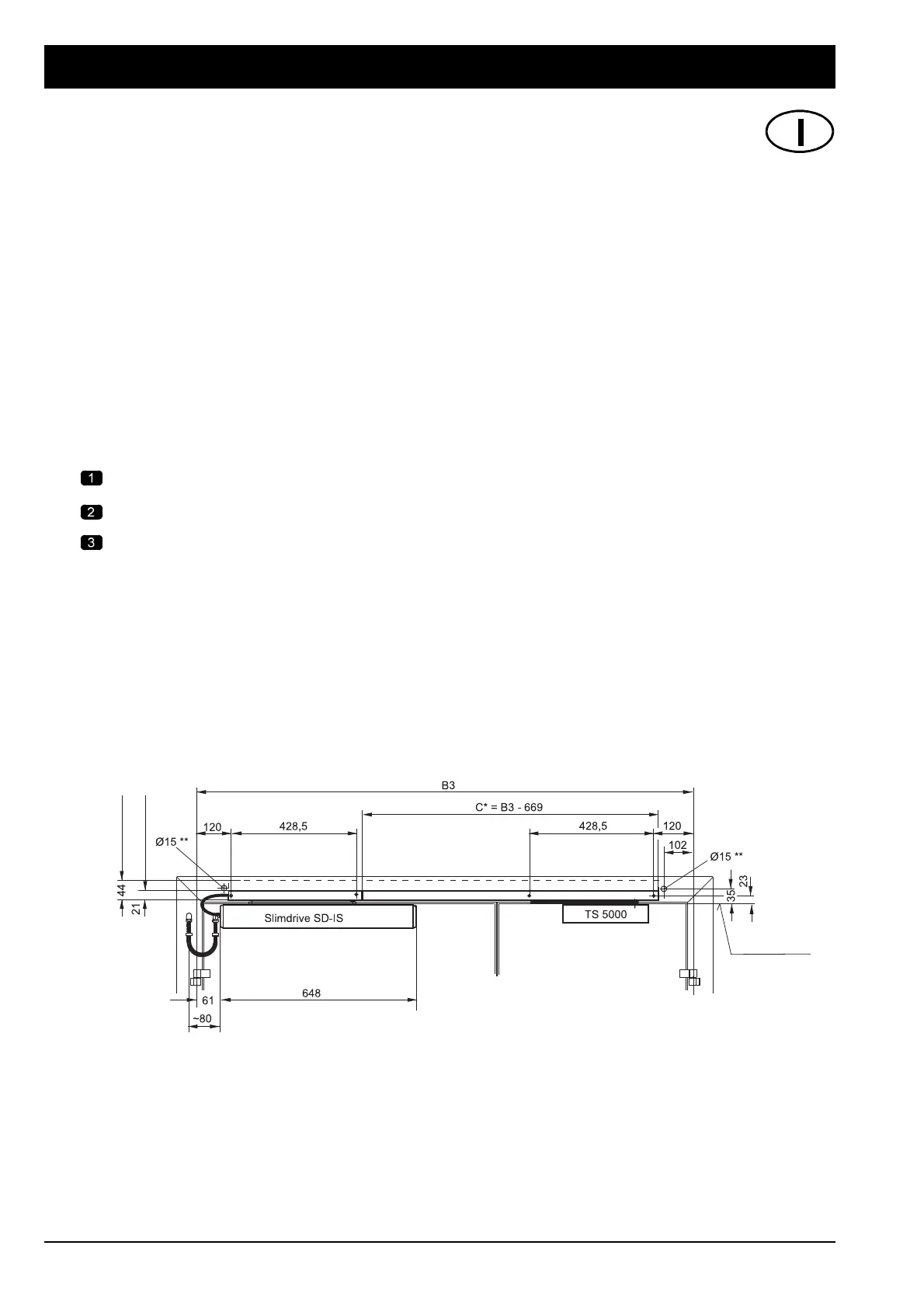

Raffigurazione: Slimdrive SD sull’anta mobile (sinistra), TS 5000 sull’anta fissa (destra)
* misura C, evtl. taglio a misura in opera
** Alimentazione di corrente elettrobinario
IMPORTANTE:
Queste istruzioni si basano sulle istruzioni per il montaggio di Slimdrive SD.
Per tutte le misure ed i dati relativi al fissaggio, alla posizione dei collegamenti elettrici e alla messa in
funzione, si prega di consultare le istruzioni per il montaggio di
Slimdrive SD
. Fare riferimento ai disegni
allegati.
Si raccomanda, inoltre, di attenersi alle norme di sicurezza e alle linee guida fornite nella
documentazione citata. Utilizzi che non rientrino nel campo di impiego qui specificato, sono da
considerarsi impropri.
Campo d’impiego
La regolazione integrata della sequenza di chiusura
Slimdrive SD-IS
controlla e comanda, in modo
esclusivamente meccanico, la sequenza di chiusura di porte a due ante con battuta (tipica delle porte
tagliafuoco):
SD automatico su entrambe le ante
SD servo su entrambe le ante
SD servo/automatico sull’anta mobile e
TS 5000
sull’anta fissa (esempio sotto)
L’impianto presente è predisposto per il montaggio su battente dal lato delle cernier.
L’anta mobile può trovarsi a destra o a sinistra, cosa che va presa in considerazione nel montaggio
descritto qui di seguito.
L’applicazione è possibile con una distanza cerniere di:
Slimdrive SD-IS / TS 5000
B3min = 1200 mm B3max = 2700 mm
Slimdrive SD-IS / Slimdrive SD
B3min = 1420 mm B3max = 2700 mm (senza modulo supplementare)
ovvero larghezza di anta minima con modulo supplementare da 815 a 1400 mm
(osservare la larghezza totale!)
Descrizione del funzionamento
- Con l’apertura dell’anta fissa, un cavo installato fra gli automatismi chiude una valvola supplementare
dello Slimdrive SD-IS installato sull’anta mobile. L’anta mobile ”attende”.
- Solo quando l’anta fissa è quasi chiusa, il cavo si tende sganciando il meccanismo idraulico di chiusura.
