Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

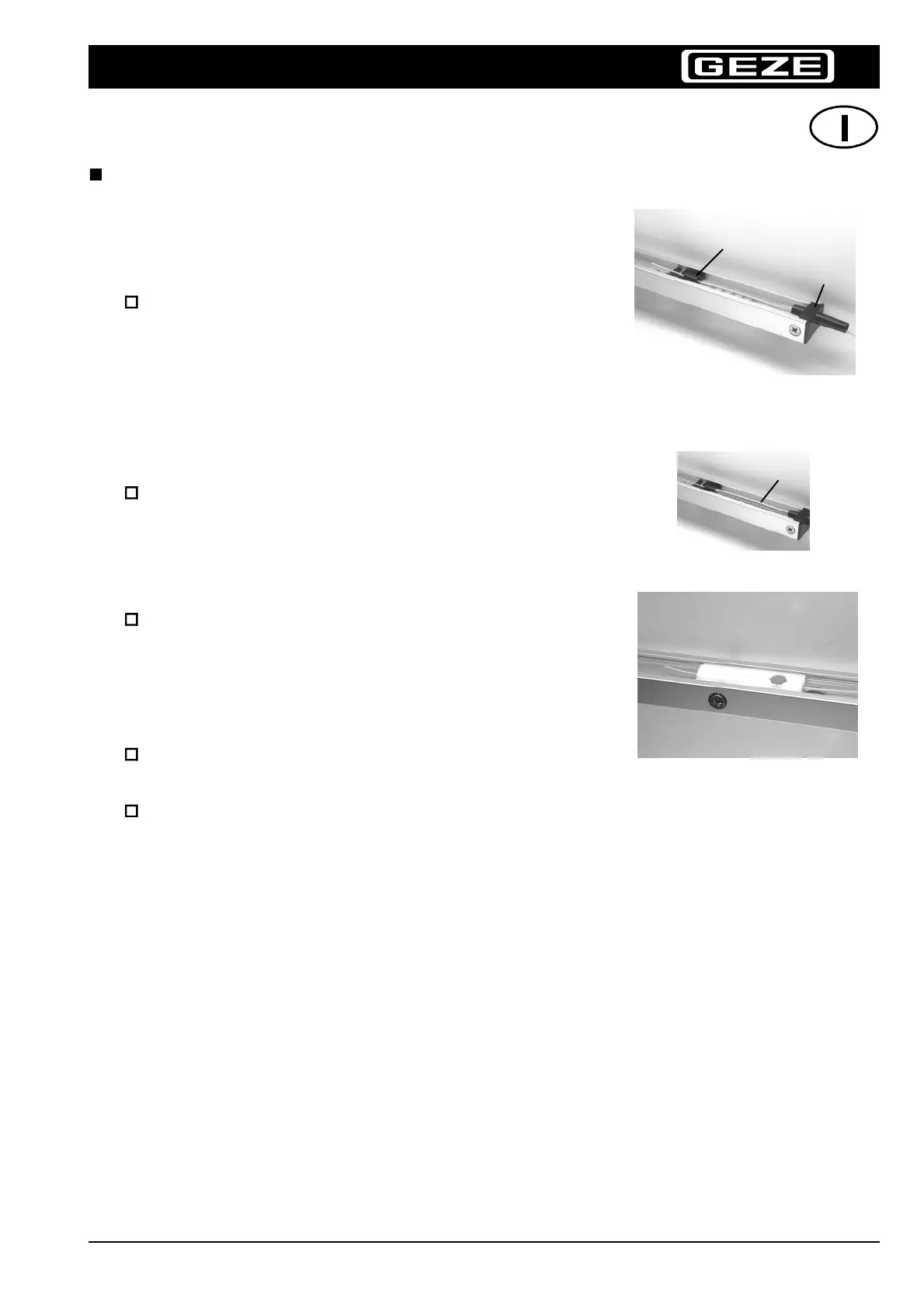

Montaggio della corda sul binario di scorrimento
Raffigurazione per l’anta mobile destra
(per la sinistra a senso)
Inserire l’estremità della corda dalla direzione della cerniera
nel pezzo terminale del binario di scorrimento breve.
Tirare l’involucro del tirante Bowden e inserirlo attraverso
l’introduzione fino nella regolazione del tirante Bowden.
Continuare a tirare l’estremità della corda fino al rinvio del
binario lungo, condurla attraverso la vite di arresto e tenderla
solo leggermente senza stringere.
Fare sì che l’involucro del tirante Bowden alloggi bene nelle
estremità (alloggiamento nelle svasature)!
Provare a muovere l’anta. Il tirante Bowden non deve tirare o
bloccarsi da nessuna parte.
Se necessario:
per rimpicciolire o ingrandire il cappio la regolazione del
tirante Bowden può essere spostata nei fori del binario.
Allentare a questo scopo il blocco della corda, sollevare un
po‘ la linguetta della regolazione, infilarla e farla innestare di
nuovo in posizione. Bloccare di nuovo la corda.
involucro
pezzo
terminale
regolazione
tirante
Bowden
