Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

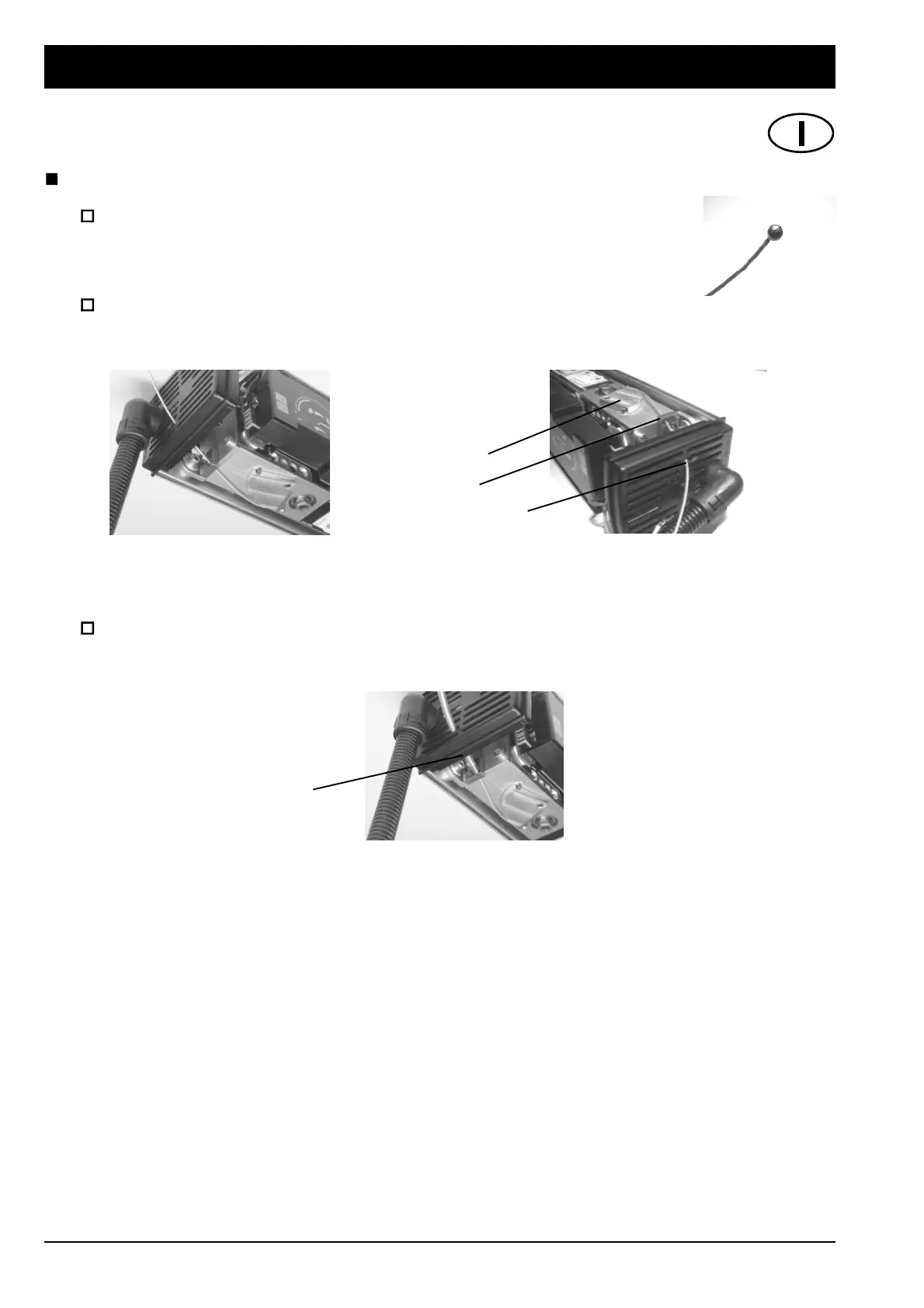

Montaggio del tirante Bowden
Sostituire una corda eventualmente già esistente con un modello fornito con
testa a sfera!
Inserire la corda sulla leva a valvola dello Slimdrive SD-IS , spingere poi la
corda atraverso l’arresto e il foro nel lato frontale.
Infilare l’involucro del tirante Bowden dall’estremità della corda e inserirla attraverso il foro nel
lato frontale fino all’arresto nello
Slimdrive SD-IS .
involucro
tirante
Bowden
leva a valvola
vista sinistra/destra a senso
arresto
foro nel lato frontale
vista sinistra / destra a senso
