Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65
Toepassing

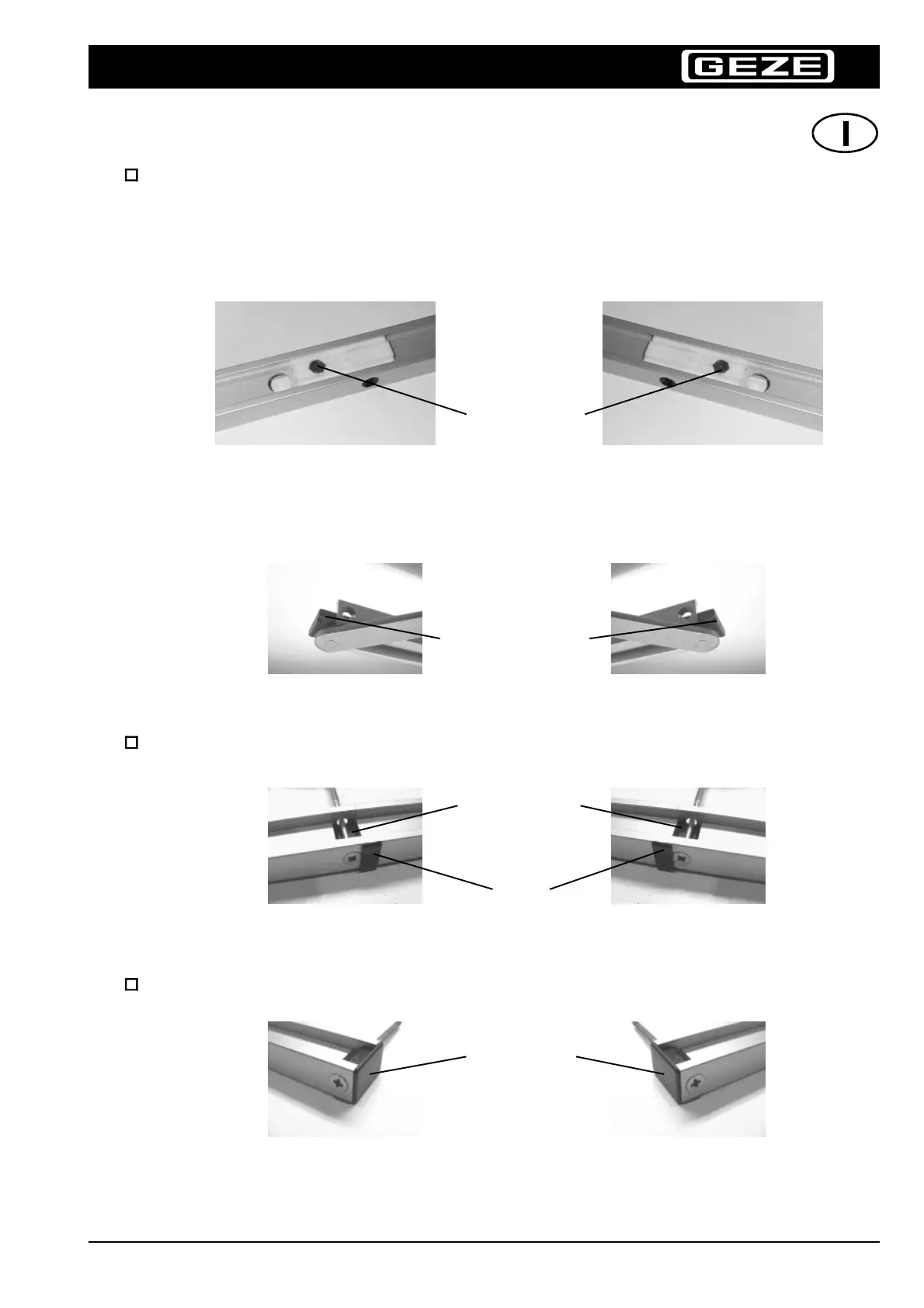

segare il binario lungo (se non ancora effettuato).
Nel far questo trovare e controllare la misura “C” secondo il disegno, pag. 24!
Posizione:
montare il binario come nella raffigurazione; la vite di arresto è posizionata con l’intaglio verso il
basso (qui non visibile).
Avvitare sull’altra estremità assieme al pezzo terminale inserito.
Applicare il binario lungo sul pezzo di raccordo del binario breve e congiungere.
Prima di avvitare: inserire la leva con il corsoio per l’azionamento sull’anta fissa.
vite di arresto
(dall’alto)
vista con anta mobile sinistra vista con anta mobile destra
corsoio e leva
per l’anta fissa
vista sull’anta fissa (destra) vista sull’anta fissa (sinistra)
pezzo di raccordo
mascheratura
posizione sopra l’anta mobile
(sinistra)
posizione sopra l’anta mobile
(destra)
pezzo
terminale
posizione sopra l’anta fissa
(sinistra)
posizione sopra l’anta fissa
(destra)
