Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

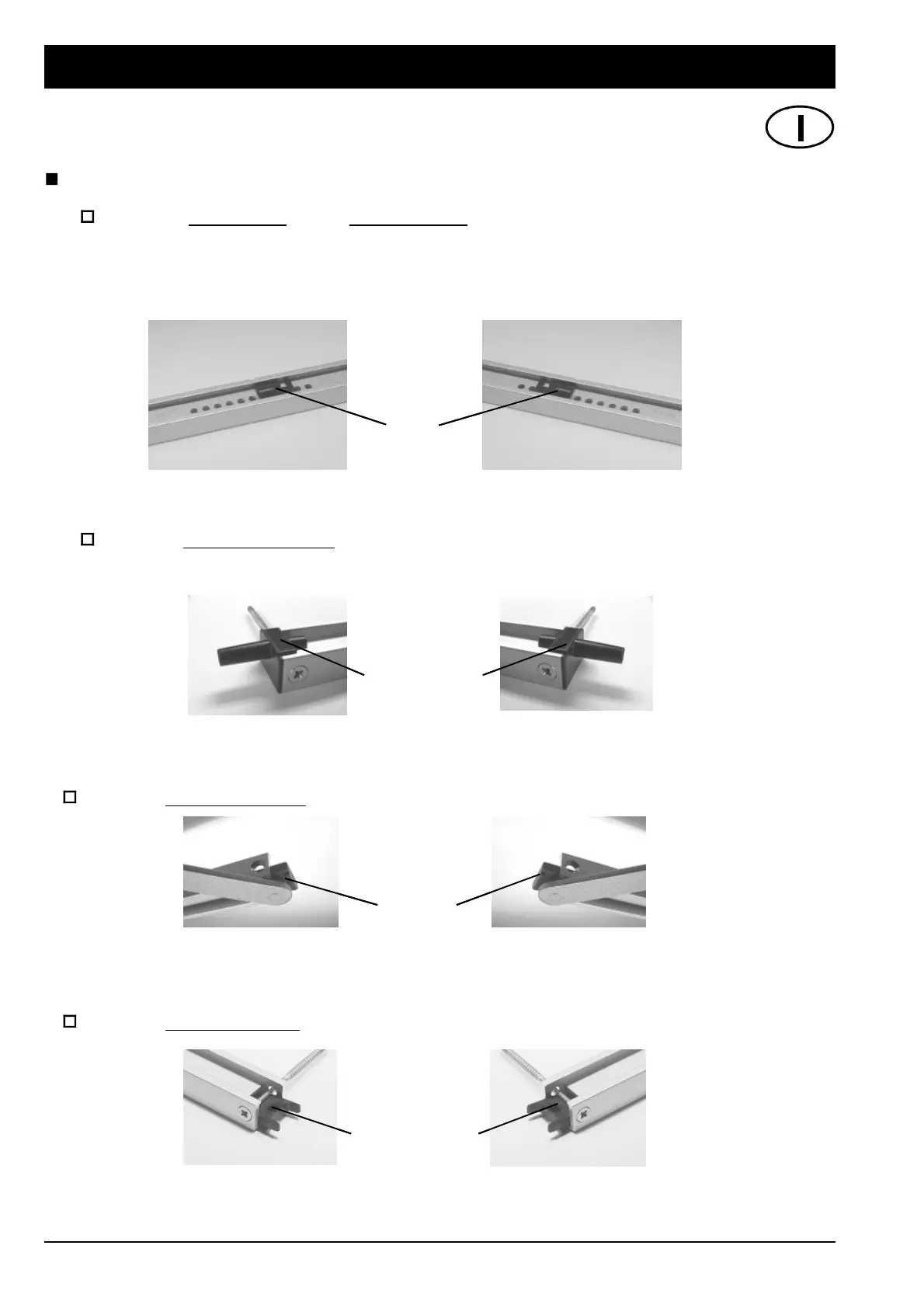

Montaggio dei binari di scorrimento
Montare il binario breve dal lato dell’anta mobile (a seconda destra o sinistra). Usare a questo
scopo una maschera di arresto o un disegno.
Posizione: regolazione del tirante Bowden sopra, l’alloggiamento del tirante è rivolto verso il lato
cerniere (destra o sinistra).
Inserire il cappuccio terminale con il passante per il tirante Bowden in direzione del lato cerniere,
avvitare secondo la maschera o il disegno.
con anta mobile sinistra con anta mobile destra
pezzo di raccordo
(nella camera
inferiore)
Inserire il corsoio con la leva verso l’azionamento
Inserire il pezzo di raccordo nel binario di scorrimento verso il centro della porta, avvitare.
regolazione
tirante Bowden
direzione del tirante Bowden
con anta mobile sinistra
direzione del tirante Bowden
con anta mobile destra
cappuccio terminale
con passante per
tirante Bowden
con anta mobile sinistra con anta mobile destra
Raffigurazione: vista dal sotto
corsoio
con leva
azionamento sinistra azionamento destra
