GEZE Slimdrive SD - Page 33

33
Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

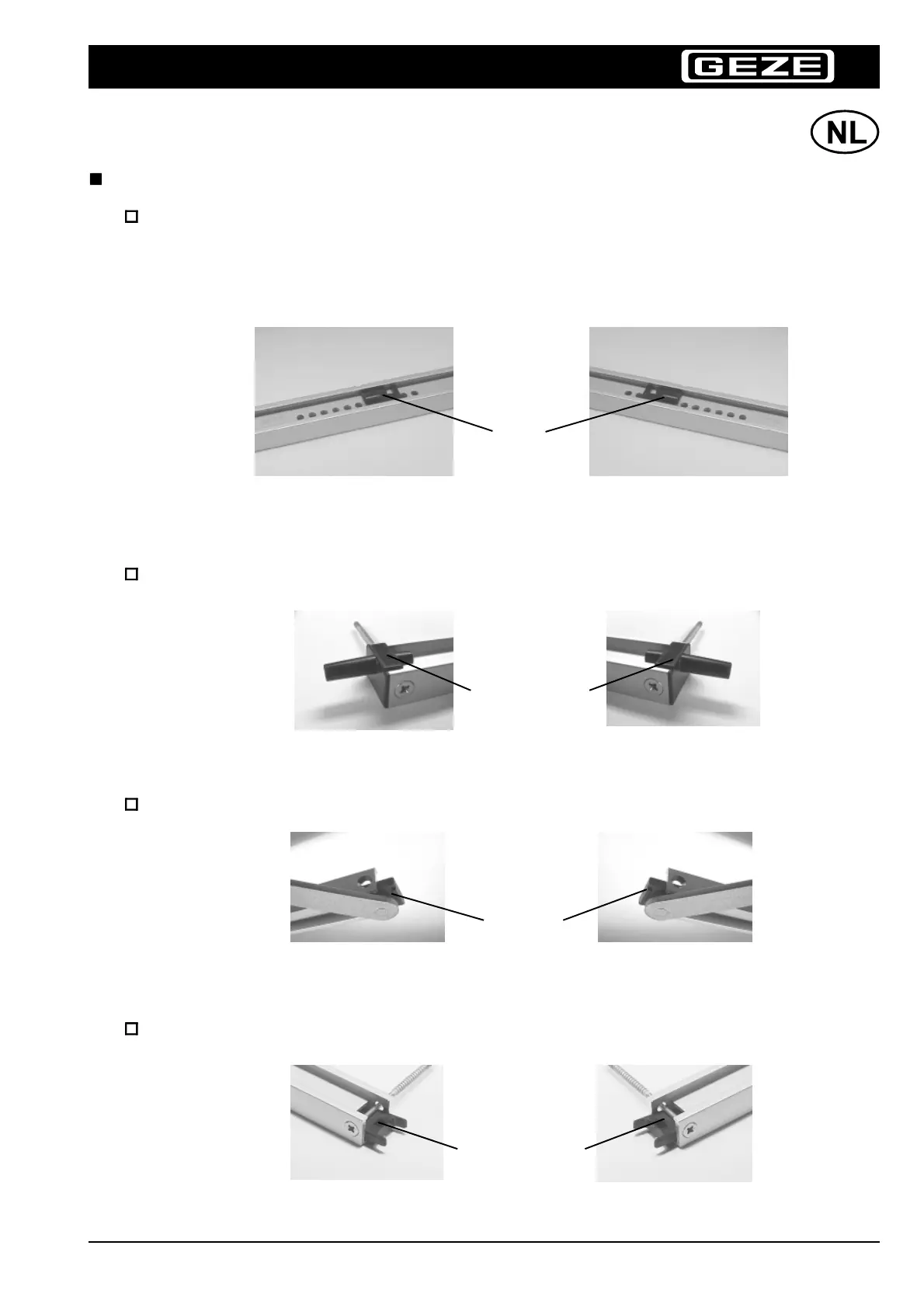

Montage glijrails
Monteer de korte rail aan de gangdeurzijde (in overeenstemming rechts of links).
Gebruik hiervoor de boormal of tekening.
Positie:
instelling bowdenkabel boven, de ingang wijst naar de scharnierzijde (rechts resp. links).
Plaats eindkap met invoer van bowdenkabel richting scharnierzijde en schroef deze vast volgens
sjabloon / tekening.
met gangdeur links met gangdeur rechts
verbindingsstuk
(in onderste kamer)
Schuif schaarblokje met arm richting aandrijving erop.
Schuif het verbindingsstuk naar het midden van de deur in de glijrail en schroef het vast.
Afstelling
bowdenkabel
Eindkap met invoer
bowdenkabel
Schaarblokje
met arm
richting bowdenkabel
met gangdeur links
richting bowdenkabel
met gangdeur rechts
met gangdeur links
met gangdeur recht
aandrijving rechts
aandrijving links
Afgebeeld:
aanzicht binnenzijde
