Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

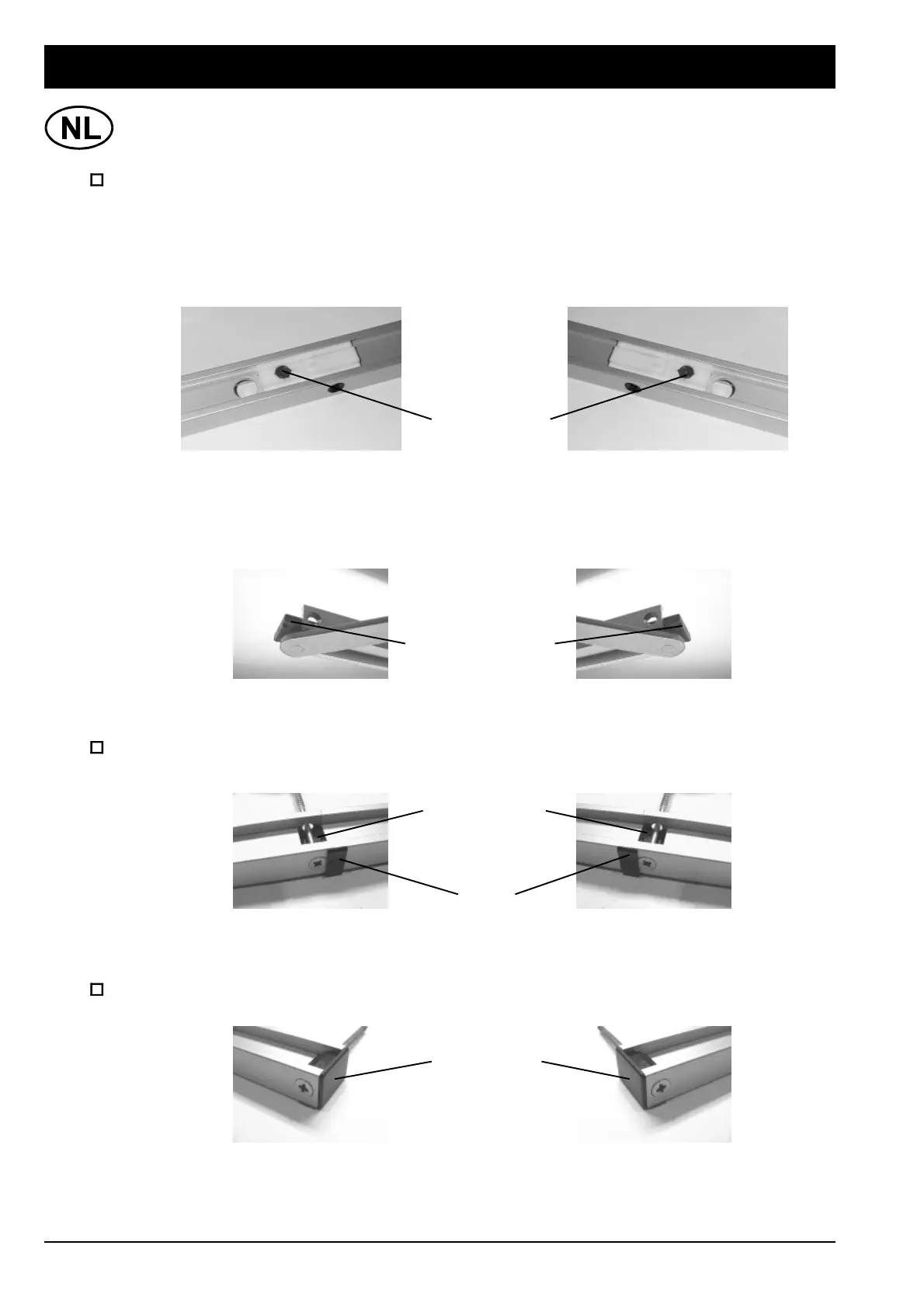

Zaag lange rail af (indien nog niet gebeurd).
Bereken daarbij maat ‘C’ overeenkomstig de tekening op bladzijde 31 en controleer deze.
Positie:
Monteer de rail als afgebeeld; de bevestigingsschroef ligt met de gleuf naar beneden
(hier niet zichtbaar).
Schroef aan het andere einde samen met het ingeschoven afsluitstuk vast.
Plaats lange rail op het verbindingsstuk van de korte rail en voeg ze samen.
Vóór het vastschroeven: arm met schaarblokje voor de aandrijving op de standdeur schuiven.
bevestigingsschroef
(van boven)
schaarblokje en arm
voor de standdeur
verbindingsstuk
afdekplaatje
afsluitstuk
aanzicht bij gangdeur links aanzicht bij gangdeur rechts
Aanzicht op de standdeur (rechts) Aanzicht op de standdeur (links)
positie boven de gangdeur (links) positie boven de gangdeur (rechts)
positie boven de standdeur (rechts) positie boven de standdeur (links)
