Montera glidskenorna
Montera den korta skenan på den aktiva dörrbladssidan (till höger eller vänster). Använd borrmall
eller ritning.
Läge: bowden-vajer-justering upptill. Hållaren för vajern visar mot gångjärnssidan
(höger eller vänster).
Skjut in stoppklacken med genomföringen för bowden-vajern i riktning gångjärnssidan. Skruva
fast enligt borrmall/ritning.
vid aktivt dörrblad vänster vid aktivt dörrblad höger
Övergångsstycke
(i undre kammaren)

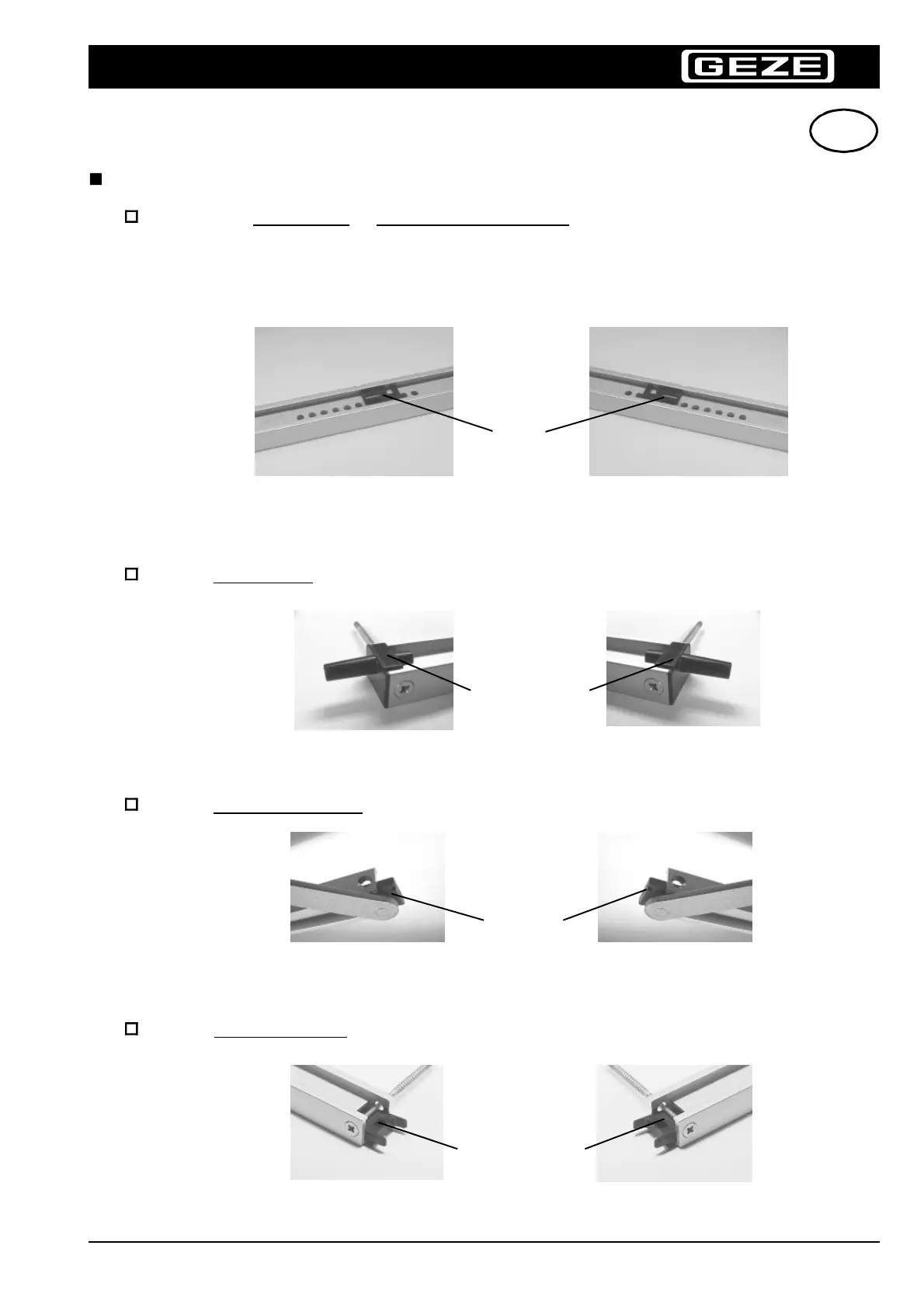

Skjut in glidstenen med arm i riktning automatiken.
Skjut in övergångsstycket i glidskenan till dörrens mitt och skruva fast.
Bowden-
vajer-justering
Stoppklack med
genomföring för
bowden-vajer
Glidsten
med arm
Bowden-vajerns riktning
vid aktivt dörrblad vänster
Bowden-vajerns riktning vid
aktivt dörrblad höger
vid aktivt dörrblad vänster
vid aktivt dörrblad höger
Bild: Vy underifrån
Automatik höger
Automatik vänster
