Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65
S

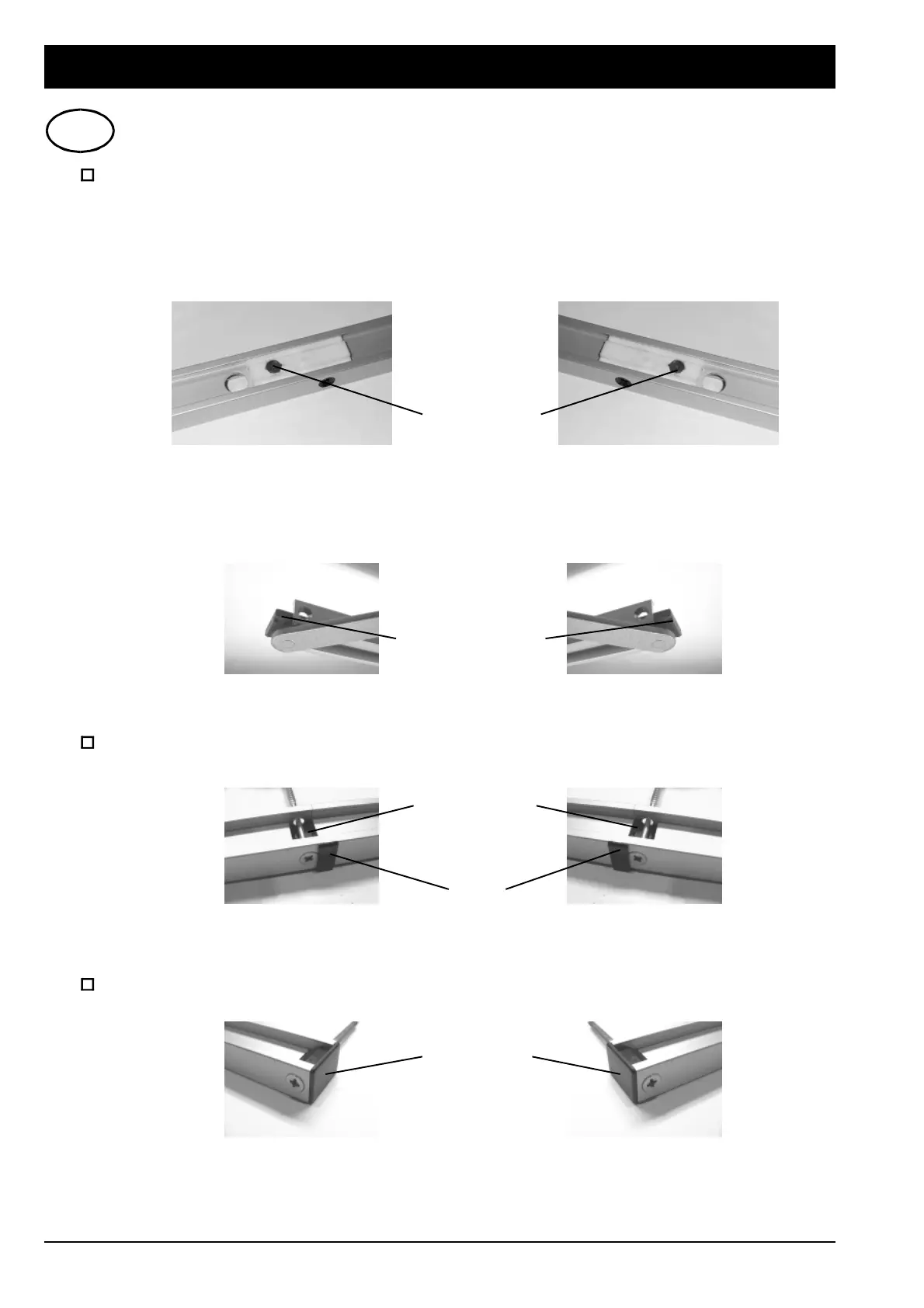

Kapa den långa skenan (om detta ännu inte gjorts).
Räkna fram och kontrollera måttet ”C” motsvarande ritningen på sidan 45!
Läge:
Montera skenan såsom visas i bilden. Ställskruven är placerad med spåret nedåt
(syns ej på bilden).
Skjut in ändstycket på den andra sidan och skruva fast.
Sätt fast den långa skenan på den korta skenans övergångsstycke och skjut ihop dem.
Före fastskruvning: Skjut in armen med glidstenen för automatiken på det passiva dörrbladet.
Ställskruv
(sedd uppifrån)
Glidsten och arm för det
passiva dörrbladet.
Övergångsstycke
Panel
Ändstycke
Vy: aktivt dörrblad vänster Vy: aktivt dörrblad höger
Vy: passivt dörrblad höger Vy: passivt dörrblad vänster
Läge över det aktiva dörrbladet
(vänster)
Läge över det aktiva dörrbladet
(höger)
Läge över det passiva dörrbladet
(höger)
Läge över det passiva dörrbladet
(vänster)
