Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

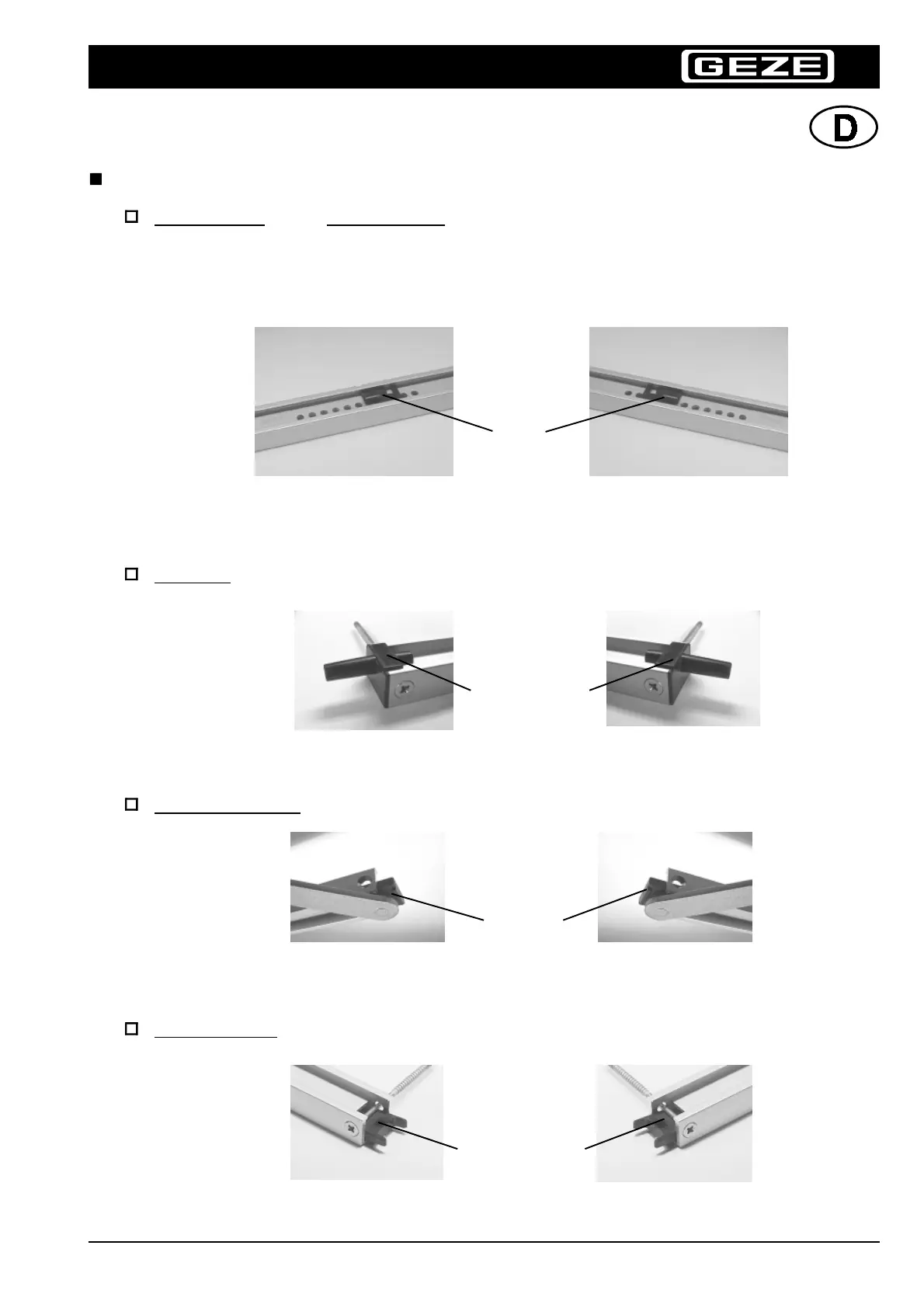

Gleitschienen montieren
Kurze Schiene auf der Gangflügelseite (entsprechend rechts oder links) montieren.
Dazu Anschlagschablone oder Zeichnung benutzen.
Lage: Bowdenzug-Einstellung oben, die Aufnahme
für den Zug zeigt zur Bandseite (rechts bzw. links).
Endkappe mit Bowdenzug-Durchführung in Richtung Bandseite einschieben,
nach Schablone / Zeichnung anschrauben.
Übergangsstück
(in untere Kammer)
Gleitstein mit Hebel zum Antrieb einschieben.
Übergangsstück zur Türmitte in die Gleitschiene einschieben, anschrauben.
Bowdenzug-
Einstellung
bei Gangflügel links bei Gangflügel rechts
Endkappe mit
Bowdenzug-
Durchführung
Gleitstein
mit Hebel
bei Gangflügel links bei Gangflügel rechts
Antrieb links
Antrieb rechts
Darstellung: Ansicht von unten
Richtung des Bowdenzugs
bei Gangflügel links
Richtung des Bowdenzugs
bei Gangflügel rechts
