Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65
Lange Schiene absägen (soweit noch nicht geschehen).
Dabei das Maß 'C' entsprechend der Zeichnung Seite 3 ermitteln und überprüfen!
Lage:

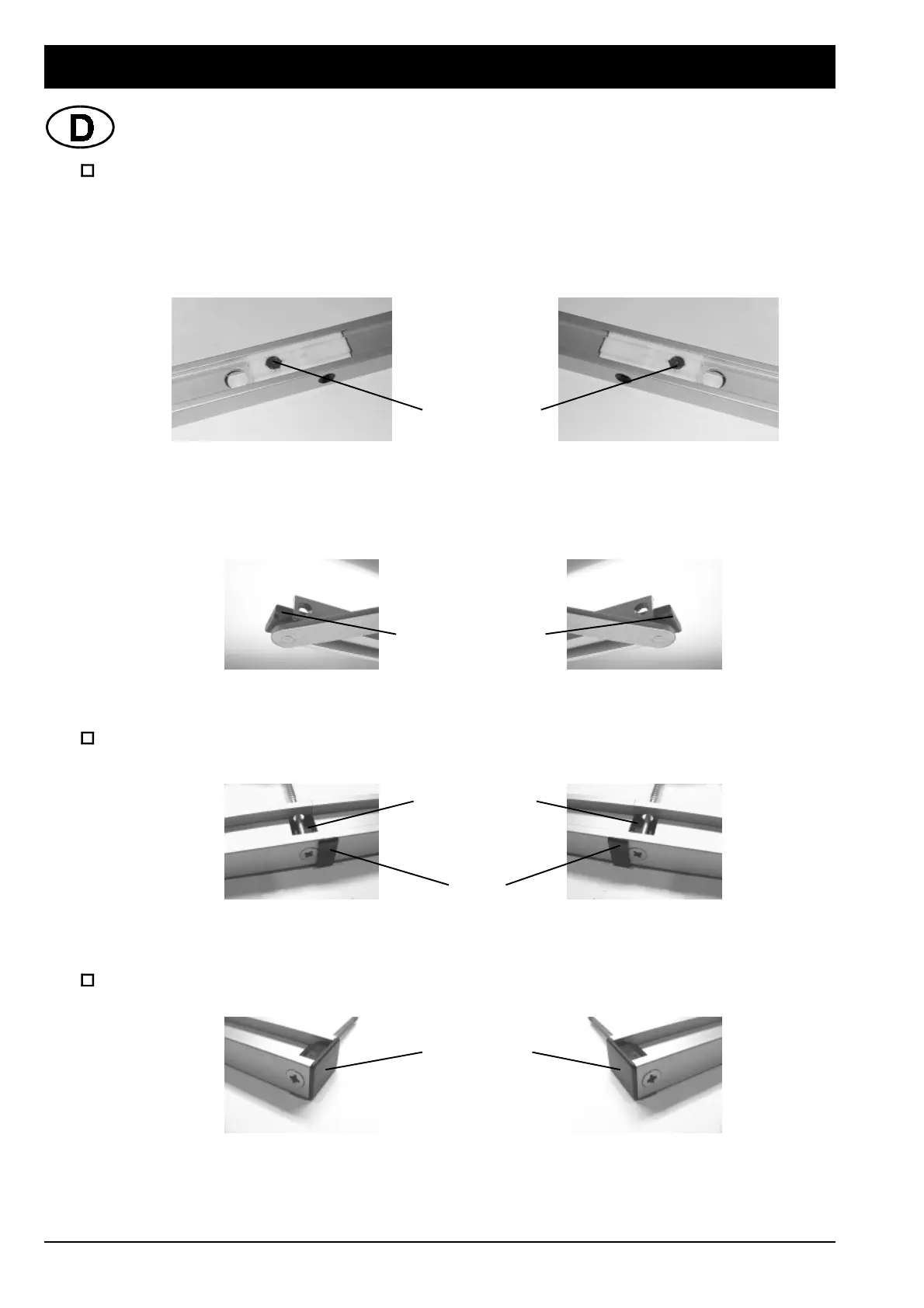

Die Schiene wie abgebildet montieren; die Klemmschraube liegt mit dem Schlitz nach unten
(hier nicht sichtbar).
Am anderen Ende zusammen mit dem eingeschobenen Abschlußstück anschrauben.
Lange Schiene am Übergangsstück der kurzen Schiene aufstecken und zusammenführen.
Vor dem Anschrauben: Hebel mit Gleitstein für den Antrieb am Standflügel einschieben.
Klemmschraube
(von oben)
Gleitstein und Hebel
für den Standflügel
Übergangsstück
Blende
Abschlußstück
Ansicht bei Gangflügel links Ansicht bei Gangflügel rechts
Ansicht am Standflügel (rechts) Ansicht am Standflügel (links)
Lage über dem Gangflügel (links) Lage über dem Gangflügel (rechts)
Lage über Standflügel (rechts) Lage über Standflügel (links)
