GEZE Slimdrive SD - Page 7

7
Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

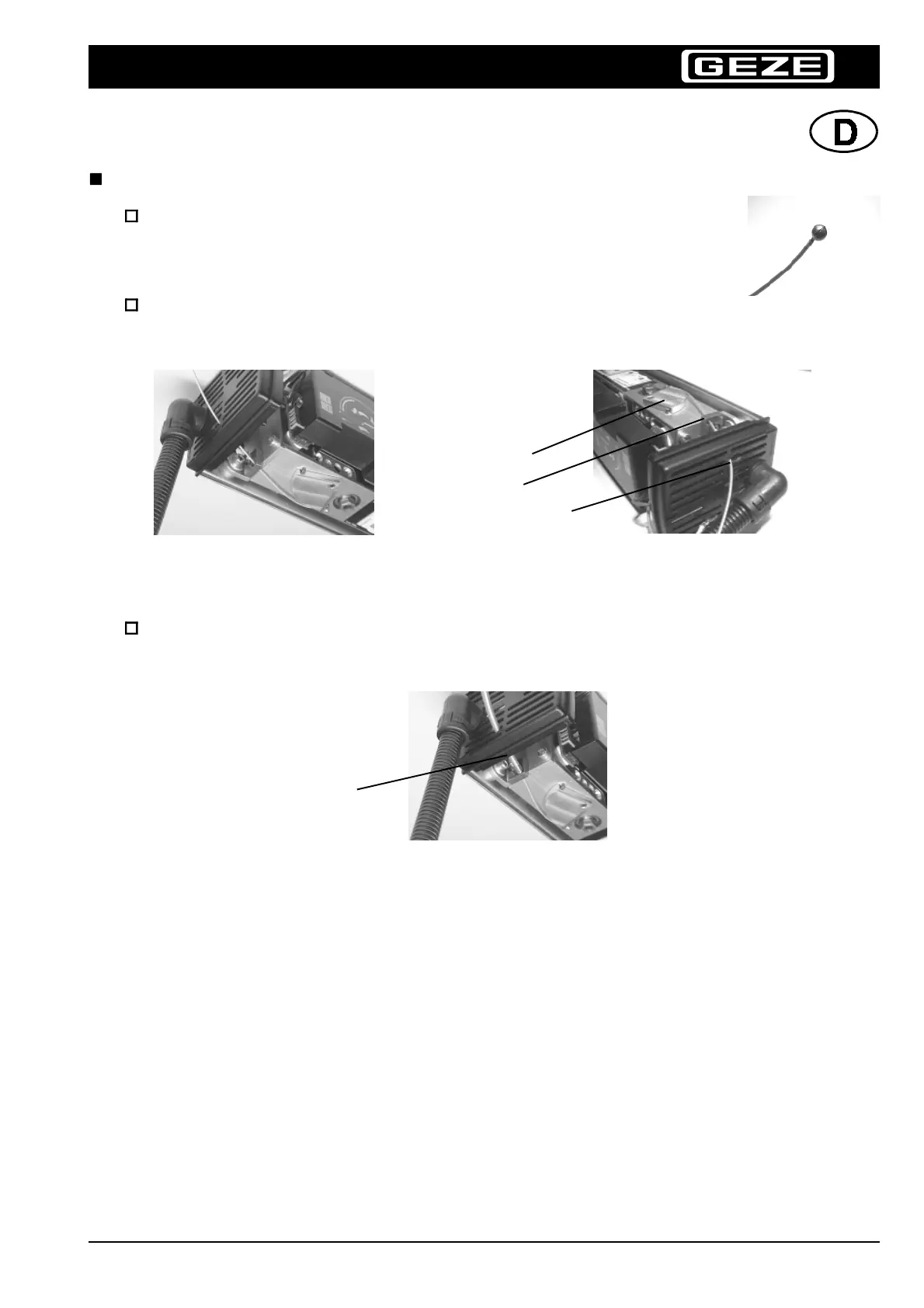

Bowdenzug montieren
Evtl. bereits vorhandenes Seil durch mitgelieferte Ausführung mit Kugelkopf
ersetzen!
Seil am Ventilhebel des Slimdrive SD-IS einführen,
dann das Seil durch den Anschlag und das Loch in der Stirnseite schieben.
Bowdenzug-Hülle vom Seilende her überstreifen und durch das
Loch in der Stirnseite bis zum Anschlag im
Slimdrive SD-IS schieben.
Ansicht links / rechts sinngemäß
Ansicht links / rechts sinngemäß
Ventilhebel
Loch in der Stirnseite
Anschlag
Bowdenzug-
Hülle
