6 7
I
BA24 / AS05590
Apparecchiatura elettronica per l'automazione
di uno o due motori per cancelli a battente,
cancelli scorrevoli, porte basculanti e barriere a 24Vdc
230Vac monofase 50/60 Hz
1 o 2
24 Vdc
24Vdc 10W max
24Vdc 3W max
24Vdc 8W max comprensivi di alimentazione
dispositivi di sicurezza
24Vdc 8W max comprensivi di alimentazione accessori
-20°C +60°C
Ad innesto
Apparecchiatura
Tipo
Alimentazione
N° motori
Alimentazione motore
Lampeggiante
Lampada spia
Alimentazione accessori
Alimentazione dispositivi di sicurezza
Temperatura di utilizzo
Ricevitore radio
CARATTERISTICHE TECNICHE / FUNZIONI
• Led rossi di segnalazione dei contatti NC. Non è presente il led dei dispositivi di sicurezza. Vedere tabella “LED
DI SEGNALAZIONE”.
• Led verdi di segnalazione dei contatti NA. Vedere tabella “LED DI SEGNALAZIONE”.
• Gestione di 2 elettroserrature.
• Abilitazione del test sicurezze effettuato prima del movimento di apertura e chiusura.
• Abilitazione del test della fotocellula 1 effettuato prima del movimento di apertura e chiusura.
• Abilitazione del circuito amperometrico effettuato prima del movimento di apertura e chiusura.
• Arresto ed inversione del moto per 2 s dopo l'intervento dei dispositivi di sicurezza. Al successivo impulso di
START il moto riparte nel senso di liberazione dell'ostacolo.
• ALIMENTAZIONE SEPARATA DEI DISPOSITIVI DI SICUREZZA. A questo morsetto vanno collegati i
dispositivi di sicurezza che verranno sottoposti al test.
• Programmazione digitale di tutte le funzioni.
• Tempo lavoro regolabile indipendentemente in apertura e chiusura per ogni singolo motore.
• Tempo di rallentamento regolabile indipendentemente in apertura e chiusura per ogni singolo motore nella
fase finale del moto (soft-stop).
• Tempo sfasamento ante regolabile indipendentemente in apertura e chiusura.
• Tempo di lavoro pedonale regolabile.
• Tempo di pausa regolabile e differenziato per apertura completa o pedonale.
• Forza di spinta regolabile su 10 livelli per ogni motore.
• Rallentamenti selezionabili e regolabili indipendentemente su 10 livelli per ogni motore.
• Partenza rallentata (soft START) selezionabile in 3 modalità differenti.
• Controllo dell'assorbimento (antischiacciamento) regolabile su 100 livelli per ogni motore sia in fase di spinta
che in fase di rallentamento.
• Modalità di abilitazione rallentamenti: con singola o doppia lettura dei finecorsa.
• 4 possibili logiche di funzionamento: passo passo, passo passo con stop, condominiale o automatico, uomo
presente.
• Possibilità di scelta della configurazione dell'impianto tra battente, basculante/barriera e scorrevole, singoli o
doppi.
BA24 BA24

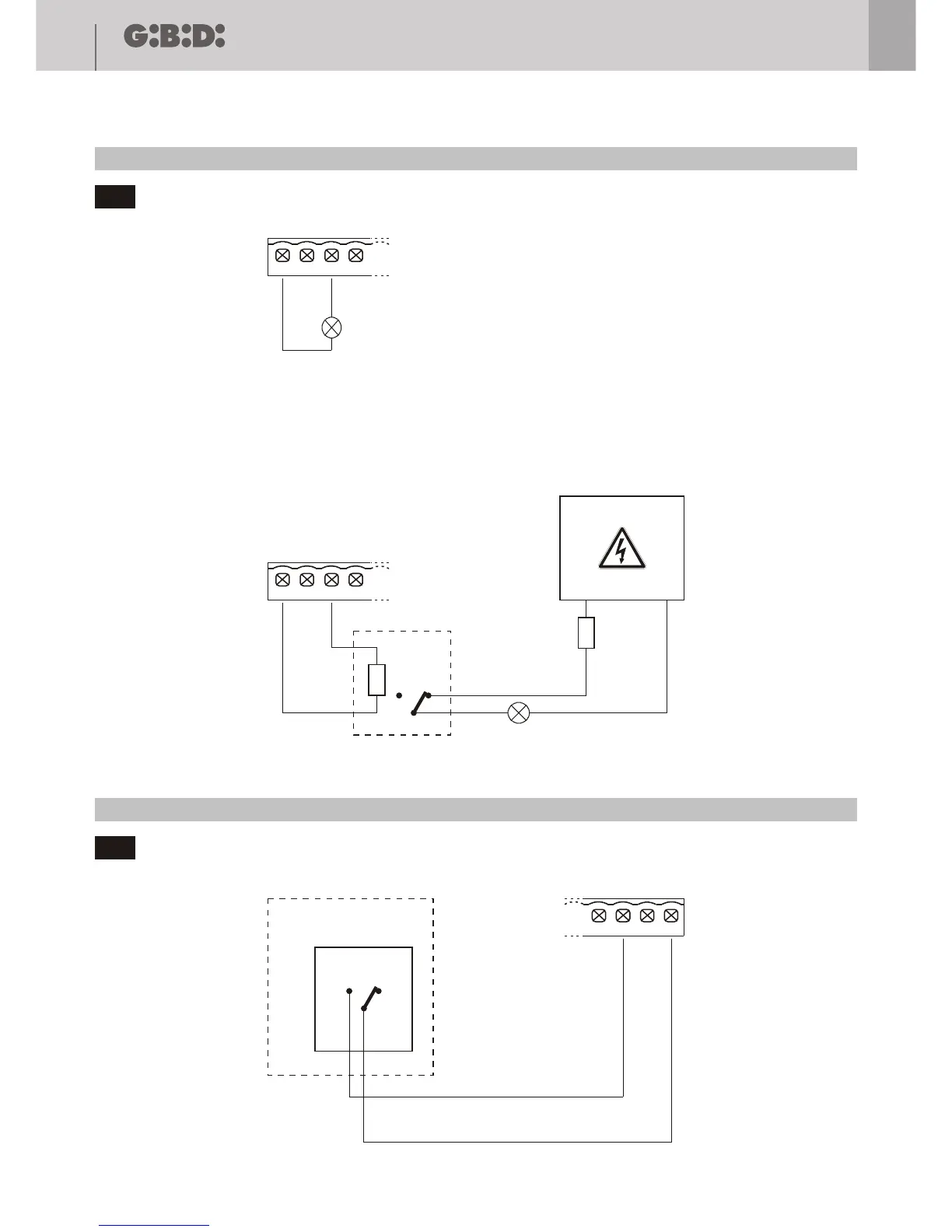

LUCE DI CORTESIA / COURTESY LIGHT
24Vdc 10W MAX
1311
JP4
COM EL
EL2
ELECTRICAL BOX
1311
JP4
COM EL
EL2
24V
F
NA NC
COM
230Vac
OROLOGIO ESTERNO / EXTERNAL CLOCK
RISERVA
COM
JP3
27
29
OROLOGIO ESTERNO
EXTERNAL CLOCK
NA NC
COM
7
8
