PROGRAMACIÓN FUNCIONES (DIP SWITCH-SW1)
Las configuraciones se memorizan durante la fase de reposo (cancela cerrada).
! DIP 1 Y DIP 2 ambos en OFF: Paso paso con stop
! DIP 3 OFF: Preintermitencia excluida
! DIP 4 OFF: Test dispositivos de seguridad excluido
! DIP 5 OFF: Fotocélula en apertura excluida
! DIP 6 ON: Cierre automático habilitado
! DIP 7 OFF: Ralentizaciones excluidas
! DIP 8 OFF: Reenganche rápido excluido
! DIP 9 OFF: No influyente
! DIP 10 ON: Leds alimentados
CONFIGURACIÓN PREDETERMINADA
REGULACIÓN CONDENSADOR DE COMPENSACIÓN
! Los condensadores de compensación TR1, TR2, TR3, TR4 pueden también regularse durante el
movimiento de la cancela, verificando de este modo el efecto de forma inmediata.
! El condensador de compensación TR5 se memoriza sólo durante la fase de reposo (cancela cerrada).
! CONDENSADORES DE COMPENSACIÓN TR1 TR3 TR5 regulados al mínimo
! CONDENSADORES DE COMPENSACIÓN TR2 TR4 regulados al máximo
CONFIGURACIÓN PREDETERMINADA

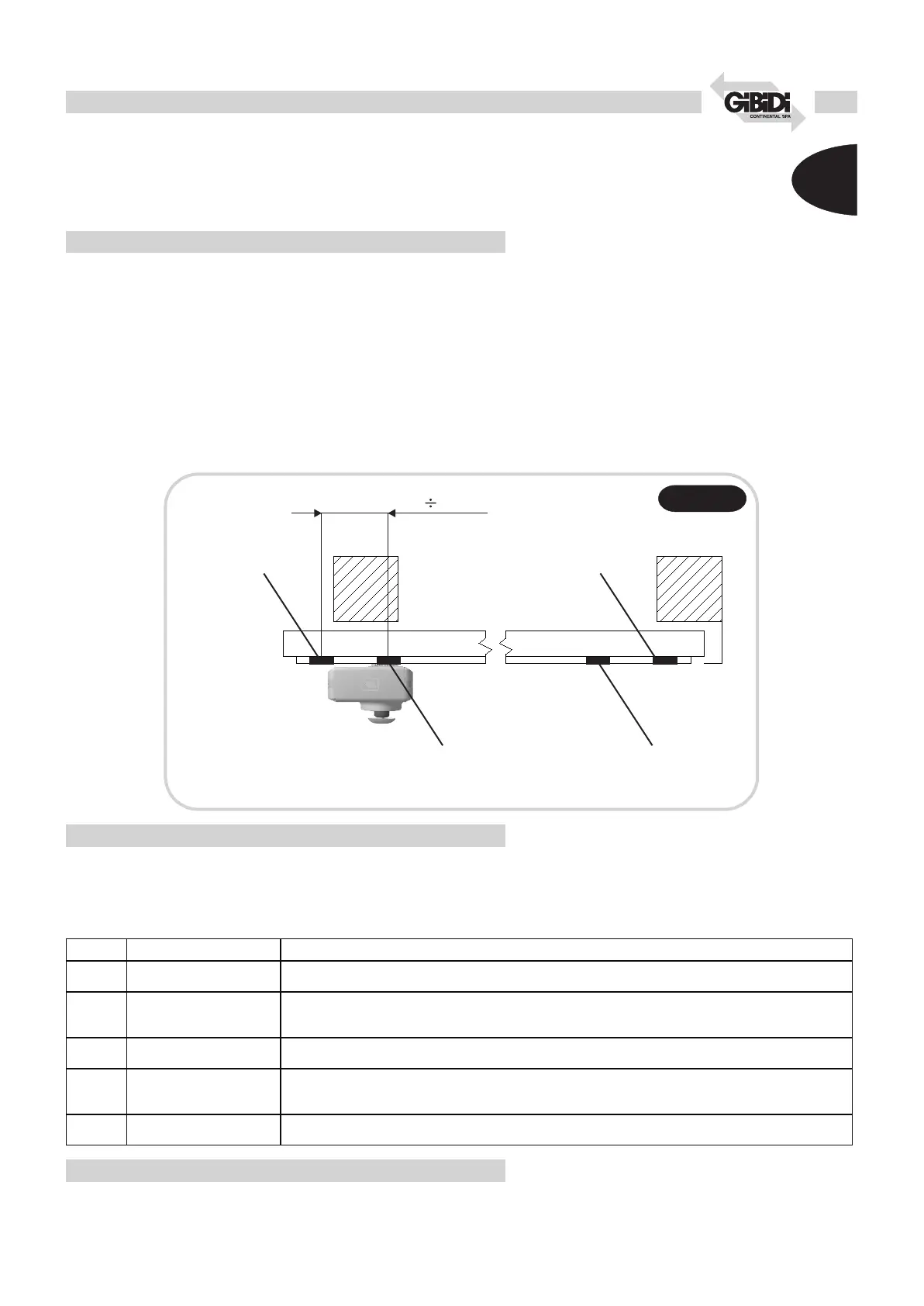

Fig.2Fig.2
FC cierre
bloqueo motor
FC reducción
en cierre
FC reducción
en abertura
FC abertura
bloqueo motor
400 500mm
Trimmer Función Descripción
TR1 FORCE
Regula el nivel de la FUERZA motora. La fuerza aumenta haciendo girar el condensador de compensación en el sentido
de las agujas del reloj.
TR2 AMP.FORCE
Regula el umbral de intervención de la función antiaplastamiento durante el movimiento no ralentizado. Su intervención
bloqueará el movimiento y lo invertirá durante 2 seg. con objeto de liberar el obstáculo. El umbral de intervención
aumenta haciendo girar el condensador de compensación en el sentido de las agujas del reloj.
TR3 SLOW
Regula el nivel de la RALENTIZACIÓN. La ralentización disminuye haciendo girar el condensador de compensación en
el sentido de las agujas del reloj. (en el sentido de las agujas del reloj se obtiene mayor velocidad/fuer za de la cancela)
TR4 AMP. SLOW
Regula el umbral de intervención de la función antiaplastamiento durante el movimiento ralentizado. Su intervención
bloqueará el movimiento y lo invertirá durante 2 seg. con objeto de liberar el obstáculo. El umbral de intervención
aumenta haciendo girar el condensador de compensación en el sentido de las agujas del reloj.
TR5 PAUSE
Regula el TIEMPO de PAUSA entre 2 y 215 seg. El valor aumenta haciendo girar el condensador de compensación en
el sentido de las agujas del reloj.
DIP Estado Función Descripción
DIP 1
DIP 2
OFF
OFF
PASO - PASO CON STOP
I impulso de Start : ABRE
Il impulso de Start : DETIENE (no volverá a cerrarse en automático)
III impulso de Start : CIERRA
IV impulso de Start : ABRE
DIP 1
DIP 2
ON
OFF
PASO - PASO
I impulso de Start : ABRE
Il impulso de Start : CIERRA
III impulso de Start : ABRE
DIP 1
DIP 2
OFF
ON
COMUNITARIA
En apertura, sólo recibe la primera orden de Start; en pausa , las órdenes siguientes de Start
recargan el tiempo de pausa
I impulso de Start : ABRE
Impulsos siguientes de Start : No influyentes
Pausa desde FCA
Impulso de Start durante la pausa : Recarga el tiempo pausa (cuando dip 6 ON)
o bien CIERRA (cuando dip 6 OFF)
Impulso siguiente de Start : ABRE
DIP 1
DIP 2
ON
ON
HOMBRE PRESENTE
Si se mantiene presionado el pulsador Start : ABRE
Si se mantiene presionado el pulsador Peatonal : CIERRA
DIP 3 ON Activa la preintermitencia de 2 seg. antes de la activación del motor en aper tura y cierre
DIP 3 OFF
PREINTERMITENCIA
Desactiva la preintermitencia
DIP 4 ON
Activa el TEST de los dispositivos de seguridad antes de activar el ciclo de apertura y
cierre.
La PRUEBA consiste en quitar momentáneamente la alimentación a los dispositivos
(borne 18+SAFETY) para verificar que la conmutación del contacto sea correcta
El ciclo podrá comenzar sólo si los dispositivos funcionan a la perfección; en caso
contrario la anomalía se indicará mediante tres intermitencias prolongadas.
DIP 4 OFF
TEST SEGURIDAD
Funcionamiento correcto de los dispositivos de seguridad;
DIP 5 ON
Cuando se intercepta la fotocélula, tanto en apertura como en cierre, el movimiento de la
cancela se bloquea hasta que dicha fotocélula es liberada. A partir de ese momento habrá
siempre una fase de apertura.
DIP 5 OFF
FOTOCÉLULA EN APERTURA
Desactiva la función fotocélula en aper tura.
DIP 6 ON
Activa el cierre automático después del tiempo de pausa regulable mediante el
condensador de compensación TR5 PAUSE entre 2 y 215 seg.
DIP 6 OFF
RECIERRE AUTOMÁTICO
Desactiva el cierre automático.
DIP 7 ON
Activa la ralentización, tanto en apertura como en cierre, cuando se intercepta el final de
carrera respectivo. La velocidad de ralentización está regulada por el condensador de
compensación TR3 SLOW. Esta función prevé la utilización de 4 imanes (véase ilustración
2)
DIP 7 OFF
RALENTIZACIÓN
Desactiva la función ralentización. Es necesaria la presencia de sólo 2 imanes (vé ase
ilustración 2)
DIP 8 ON Reduce el tiempo de pausa a 3 seg. después de la inter vención de una de las fotocélulas.
DIP 8 OFF
RECIERRE RÁPIDO
Desactiva la función de recierre rápido
DIP 9 ON No utilizado
DIP 9 OFF No utilizado
DIP 10 ON
Alimenta los leds (que por lo tanto se encenderán en función del contacto
correspondiente).
Después de haber realizado correctamente la instalación, es posible desactivar la
alimentación de los leds para ahorrar energía.
DIP 10 OFF
ALIMENTACIÓN LED
Desactiva la alimentación de los leds de señalización.
(borne 13 SAFETY).
