PROGRAMAÇÃO DAS FUNÇÕES (DIP SWITCH-SW1)
As configurações são memorizadas durante a fase de descanso (portão fechado).
! DIP 1 E DIP 2 ambos OFF: Passo passo com stop
! DIP 3 OFF: Pré-sinalizador luminoso intermitente desactivado
! DIP 4 OFF: Teste aos dispositivos de segurança desactivado
! DIP 5 OFF: Foto-célula na abertura desactivada
! DIP 6 ON: Encerramento automático activado
! DIP 7 OFF: Abrandamentos desactivados
! DIP 8 OFF: Encerramento rápido desactivado
! DIP 9 OFF: Não influente
! DIP 10 ON: Led alimentados
CONFIGURAÇÕES POR DEFEITO
REGULAÇÃO DO TRIMMER
! Os trimmers TR1, TR2, TR3, TR4 podem ser regulados também durante o movimento do portão,
verificando-se assim imediatamente o efeito.
! O trimmer TR5 é memorizado somente durante a fase de descanso (portão fechado).
! TRIMMER TR1 TR3 TR5 regulados no mínimo
! TRIMMER TR2 TR4 regulados no máximo
Fig.2Fig.2
CONFIGURAÇÕES POR DEFEITO
P P
SC2440
SC24
41
DIP Estado Função Descrição
DIP 1
DIP 2
OFF
OFF
PASSO - PASSO COM STOP
I impulso de Start : ABRE
II impulso de Start : PARA (não voltará a fechar em automático)
III impulso de Start : FECHA
IV impulso de Start : ABRE
DIP 1
DIP 2
ON
OFF
PASSO - PASSO
I impulso de Start : ABRE
II impulso de Start : FECHA
III impulso de Start : ABRE
DIP 1
DIP 2
OFF
ON
CONDOMINIAL
Na abertura não recebe outros comandos de Start após o primeiro, durante a pausa
comandos posteriores de Start repõem o tempo de pausa
I impulso de Start : ABRE
Impulsos posteriores de Start : Não influentes
Pausa de FCA (fim de percurso aberto)
Impulso de Start durante a pausa : Reposição do tempo de pausa (se dip 6 ON)
Ou FECHA (se dip 6 OFF)
Impulso seguinte de Start : ABRE
DIP 1
DIP 2
ON
ON
HOMEM PRESENTE
Ao manter-se pressionado o botão Start : ABRE
Ao manter-se pressionado o botão Pedonal : FECHA
DIP 3 ON
Activa o pré-sinalizador luminoso intermitente em 2 s antes da activação do motor em
abertura e fecho
DIP 3 OFF
PRÉ-SINALIZADOR LUMINOSO
INTERMITENTE
Desactiva o pré-sinalizador luminoso intermitente
DIP 4 ON
Activa o TESTE dos dispositivos de segurança antes de activar o ciclo de abertura e
encerramento.
O TESTE consiste em desconectar momentaneamente os dispositivos da alimentação
(borne 18 +SAFETY) verificando a comutação correcta do contacto (borne 13 SAFETY).
O ciclo poderá ter início somente se os dispositivos funcionarem perfeitamente, caso
contrário três sinais luminosos intermitentes prolongados indicarão a anomalia.
DIP 4 OFF
TESTE DOS DISPOSITIVOS DE SEGURANÇA
Desactiva o teste dos dispositivos de segurança;
DIP 5 ON
Quando for interceptada a fotocélula, quer na abertura quer no encerramento, o movimento
do portão é bloqueado enquanto a fotocélula não for libertada. A seguir verifica-se sempre
uma fase de abertura.
DIP 5 OFF
FOTOCÉLULA NA ABERTURA
Desactiva a função fotocélula na aber tura.
DIP 6 ON
Activa o encerramento automático após o intervalo regulável através do trimmer TR5
PAUSE entre 2 e 215 s.
DIP 6 OFF
ENCERRAMENTO AUTOMÁTICO
Desactiva o encerramento automático.
DIP 7 ON
Activa o abrandamento quer na abertura quer no encerramento quando é detectado o fim
de percurso respectivo. A velocidade de abrandamento é regulada pelo trimmer TR3
SLOW. Esta função prevê a utilização de 4 magnetos (ver desenho 2)
DIP 7 OFF
ABRANDAMENTO
Desactiva a função de abrandamento. É necessária a presença de apenas 2 magnetos (ver
desenho 2)
DIP 8 ON Reduz o tempo de pausa a 3 s após a intervenção de uma das fotocélulas.
DIP 8 OFF
ENCERRAMENTO RÁPIDO
Desactiva a função de encerramento rápido
DIP 9 ON Não utilizado
DIP 9 OFF Não utilizado
DIP 10 ON
Alimenta os led (que a seguir irão acender-se em função do respectivo contacto).
Após ter efectuado a instalação correcta é possível desactivar a alime ntação dos led para
poupar energia.
DIP 10 OFF
ALIMENTAÇÃO LED
Desactiva a alimentação dos led de sinalização.

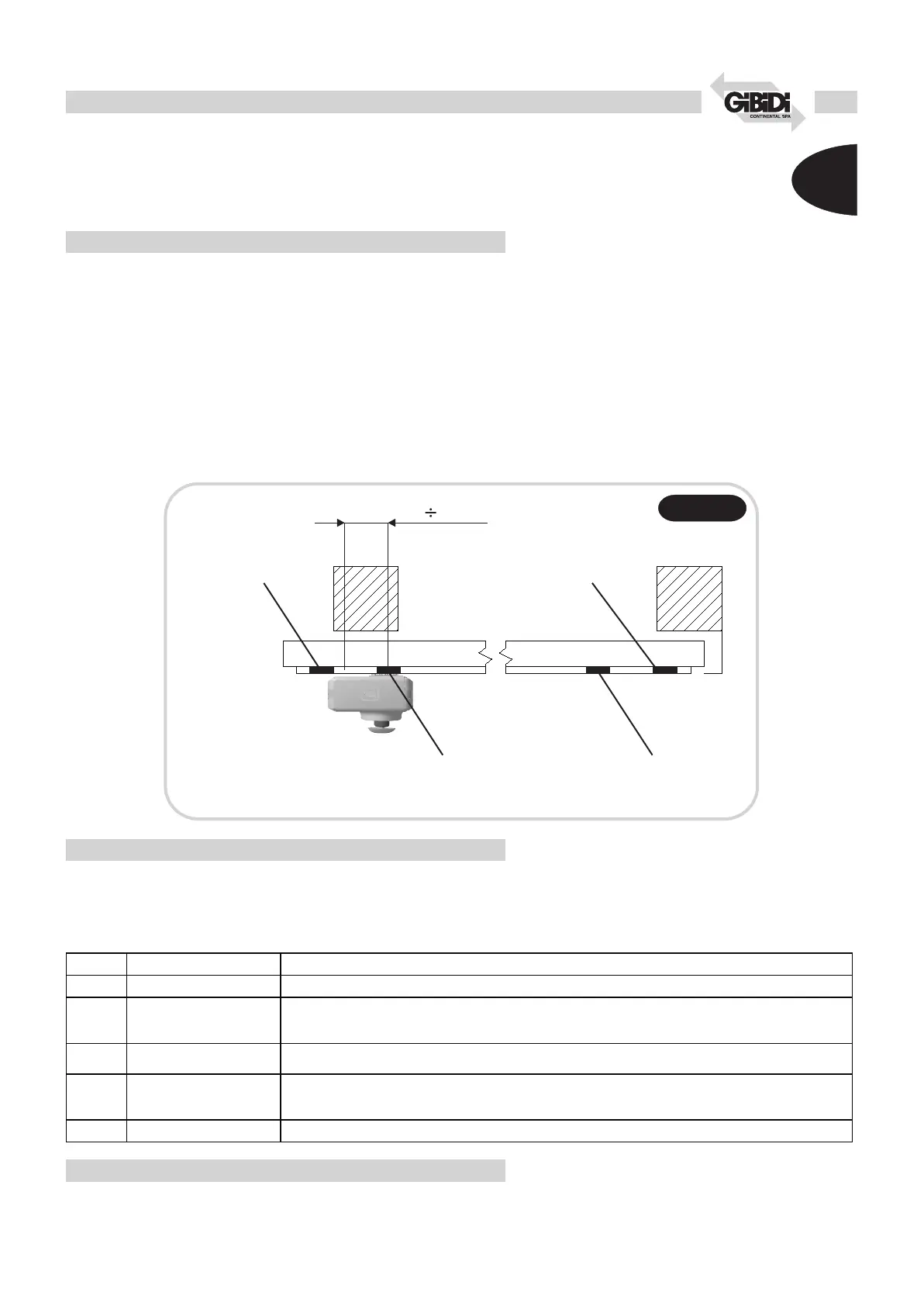

SP fecho
paragem motor
SP abrandamento
no fecho
SP abrandamento
na abertura
SP abertura
paragem motor
400 500mm
Trimmer Funzione Descrizione
TR1 FORCE Regula o nível da FORÇA motora. A força aumenta rodando o trimmer no sentido contrário aos ponteiros do relógio .
TR2 AMP.FORCE
Regula o limite de intervenção da função anti-esmagamento durante o movimento não abrandado. A sua intervenção
irá bloquear o movimento e irá inverter durante 2 s de modo a libertar o obstáculo. O limite de inter venção aumenta
rodando o trimmer no sentido dos ponteiros do relógio.
TR3 SLOW
Regula o nível do ABRANDAMENTO. O abrandamento diminui rodando no sentido dos ponteiros do relógio. (no
sentido dos ponteiros do relógio obtém-se uma maior velocidade/força do por tão)
TR4 AMP. SLOW
Regula o limite de intervenção da função anti-esmagamento durante o movimento abrandado. A sua intervenção irá
bloquear o movimento e irá inverter durante 2 s de modo a libertar o obstáculo. O limite de inter venção aumenta
rodando o trimmer no sentido dos ponteiros do relógio.
TR5 PAUSE Regula o TEMPO de PAUSA de 2 para 215 s. O valor aumenta rodando o trimmer no sentido dos ponteiros do relógio.
