31
Dispositivo ausiliario di manovra RH1
Dopo l’avvicinamento dei rulli di trasmissione ai pneumatici
mediante l’apposita leva in dotazione, il dispositivo ausiliario
di manovra è pronto per l’uso. Il comando avviene esclusiva-
mente mediante il telecomando, che invia segnali radio alla
centralina di comando. Una batteria da 12 V con acido di piom-
bo installata separatamente oppure una batteria al piombo-gel
idonea (non in dotazione) alimenta a corrente la centralina di
comando.
Istruzioni per l'uso

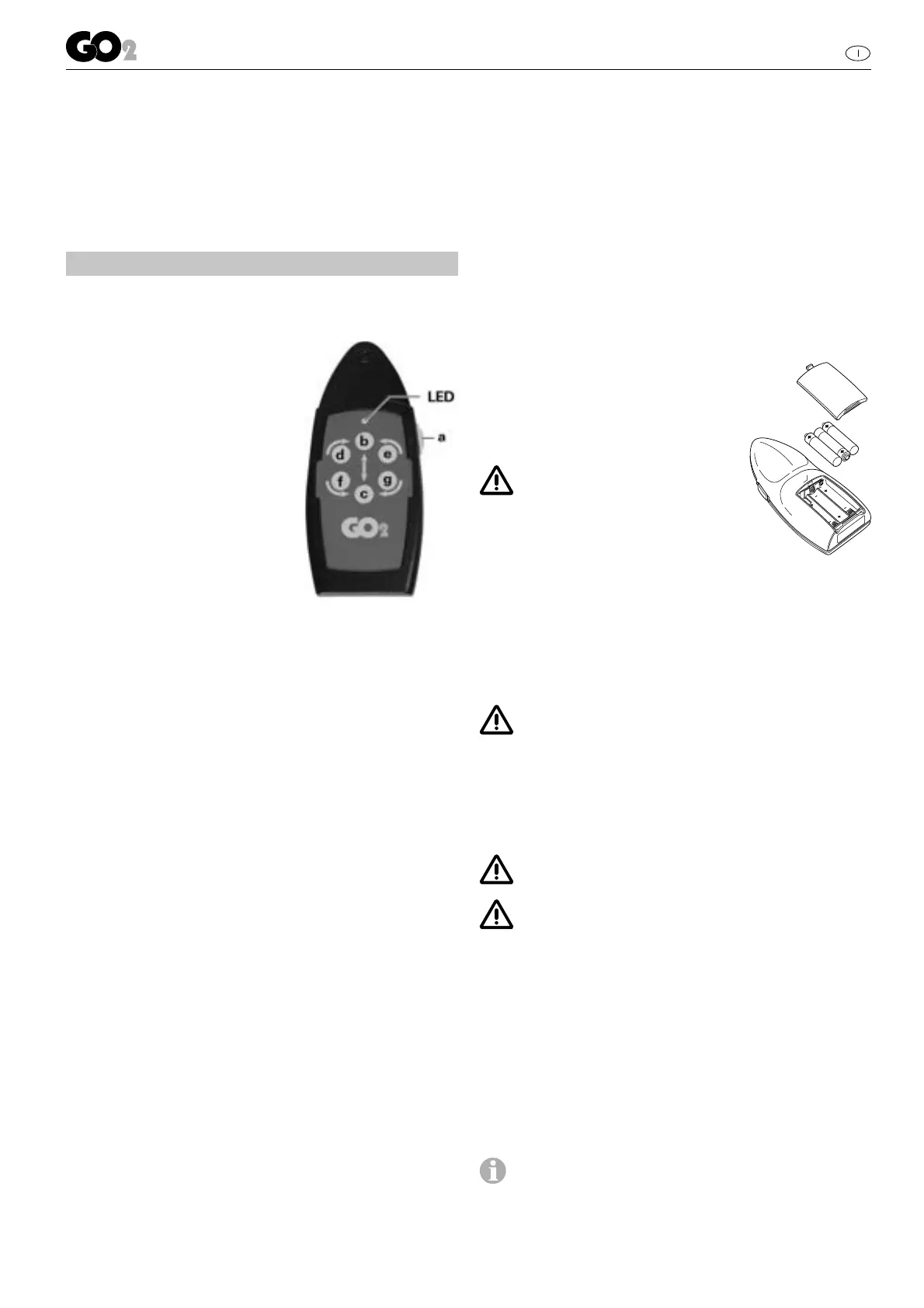

Telecomando
a = Interruttore a scorrimento
on / off
❙ On (il LED verde si illumina)
£ Off (il LED verde si spegne)
b = Roulotte avanti
(entrambe le ruote girano avanti)
c = Roulotte indietro
(entrambe le ruote girano indietro)
d = Roulotte avanti a destra
(la ruota sinistra gira avanti)
e = Roulotte avanti a sinistra
(la ruota destra gira avanti)
f = Roulotte indietro a destra
(la ruota sinistra gira indietro)
g = Roulotte indietro a sinistra
(la ruota destra gira indietro)
Il caravan può essere ruotato su se stesso in senso circolare,
senza spostarlo in avanti:
d + g = Ruotare il caravan su se stesso verso destra
(la ruota sinistra gira in avanti
+ la ruota destra gira all’indietro)
e + f = Ruotare il caravan su se stesso verso sinistra
(la ruota sinistra ruota gira all’indietro
+ la ruota destra gira in avanti)
Il telecomando si disattiva dopo circa 2 minuti, se non viene pre-
muto alcun tasto oppure dopo 7 minuti se uno dei tasti di guida
viene tenuto premuto ininterrottamente. Il LED verde si spegne.
Per riattivare il telecomando, posizionare l’interruttore a
scorrimento su «Off»
£ e, dopo circa 1 secondo, portarlo
nuovamente su «On»
❙.
Sul caravan non è presente alcun interruttore «On / Off».
Codice lampeggiante con LED e segnale
acustico del telecomando
LED «On» e nessun segnale acustico
il sistema è pronto per l’uso
LED «Off» e nessun segnale acustico
sistema disattivato
(eventualmente controllare le batterie del telecomando)
Il LED «lampeggia» in combinazione con un segnale
acustico:
dopo l’attivazione del telecomando, per circa 5 secondi fino
quando il sistema è pronto per l’uso.
dopo l’attivazione del telecomando per circa 10 secondi, poi
il telecomando si disattiva – non è stato possibile stabilire il
collegamento radio alla centralina.
–
–
in caso di batteria del caravan in esaurimento ogni 3 secondi
(concludere rapidamente la procedura di manovra e caricare
la batteria).
in caso di sottotensione della batteria del caravan 5 volte al
secondo (5 Hz). Bloccaggio della funzione di guida fino a
quando la tensione della batteria è di nuovo superiore a
circa 11 V (ad es. mediante riposo / carica della batteria).
in caso di sovracorrente / sovratemperatura, disattivare e
riattivare il telecomando circa 2 volte al secondo (2 Hz). Se
necessario, in caso di sovratemperatura, attendere la fase
di raffreddamento.
Sostituzione della batteria nel telecomando
Si prega di utilizzare esclusivamente
microbatterie a prova di esaurimento
LR 03, AAA, AM 4, MN 2400 (1,5 V).
In caso d'impiego di batterie nuove,
prestare attenzione alla polarità!
Una batteria scarica usata può dare
origine a perdite e danneggiare il
telecomando! Rimuo vere la batteria se
non si ha intenzione di utilizzare il
telecomando per un periodo di tempo
prolungato.
Nessuna rivendicazione in garanzia per i danni causati da
batterie scadute.
Prima di rottamare un telecomando difettoso, rimuovere
assolutamente le batterie e smaltirle correttamente.
Manovra del caravan
Prima dell‘uso del dispositivo ausiliario di manovra,
osservare le «Avvertenze di sicurezza»!
A caravan sganciato (inserire il freno a mano), accostare i rulli
di trasmissione ai pneumatici mediante la leva di avvicinamen-
to in dotazione. Girare la leva di avvicinamento fino a quando
non è più possibile ruotarla senza esercitare una forza ec-
cessiva. L’unità di trasmissione si blocca in modo sicuro nella
posizione finale.
Durante l‘avvicinamento e l‘allontanamento, fare atten-
zione a non schiacciare le dita.
Prima della messa in moto del dispositivo ausiliario di
manovra, rilasciare il freno a mano.
Spostare l’interruttore a scorrimento (a) del telecomando sulla
posizione «On»
❙ – dopo circa 5 sec., il LED verde lampeggia
in combinazione con il segnale acustico per circa 5 secondi
fino a quando la centralina di comando è pronta per l’uso.
Con i sei tasti di direzione, è possibile un movimento in sei
direzioni: avanti, indietro, avanti a sinistra, indietro a sinistra,
avanti a destra e indietro a destra.
Inoltre, è possibile premere contemporaneamente i tasti «avan-
ti a sinistra» (e) e «indietro a destra» (f) oppure «avanti a de-
stra» (d) e «indietro a sinistra» (g) per ruotare il caravan su se
stesso in senso circolare senza spostarlo in avanti.
Grazie al softstart / softstop, il caravan viene messo in
movimento senza scossoni durante la partenza e frenato
dolcemente durante l’arresto.
–
–
–
