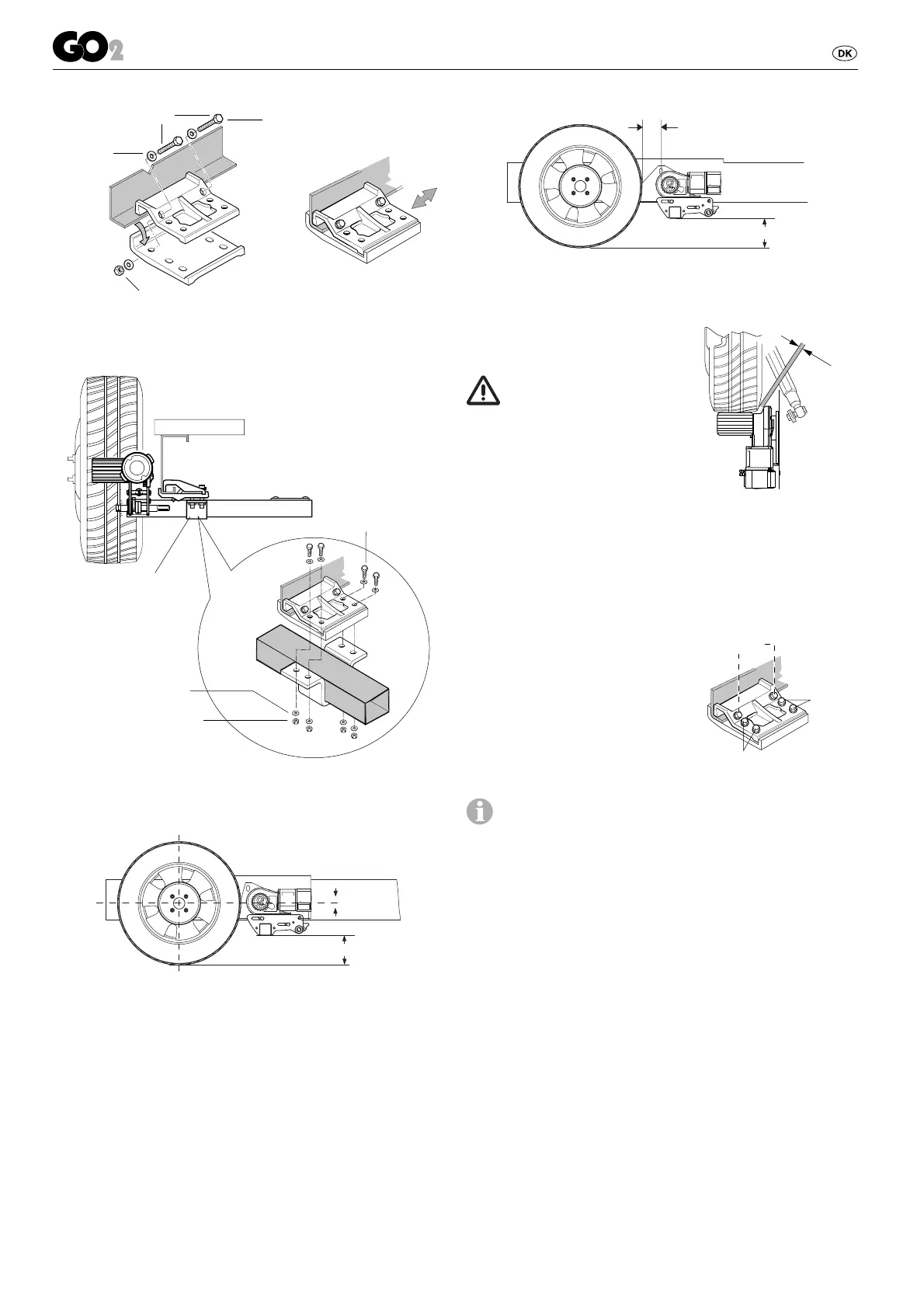

GO2 RH1 - Page 54

54
RH1 rangerhjælp
c
b
M8 x 60 (4 x)
Møtrik M8 selvlåsende (4 x)
Skive 8
(8 x)
Skru drivenhederne med tværstang så meget fast på fastgørel-
sessættet med U-vinklen (d), at en flytning stadig lige kan lade
sig gøre.
d
M10 x 50 (8 x)
Møtrik M10
selvlåsende (8 x)
Skive 10
(16 x)
Placer rullerne på en sådan måde, at disse er på højde med
hjulnavet (hjulmidte ± 30 mm).
± 30 mm
min. 110 mm
Ved en højdeforskel på op til 45 mm tilbyder GO2 til udligning
af tilbehør et afstandspladesæt (2 stk. á 15 mm). Der kan an-
vendes op til tre afstandsplader på hver side. Til fastgørelse af
afstandspladerne anvendes skruesæt.
Ved en højdeforskel på mere end 45 mm skal fladramme-mon-
teringssættet anvendes. Sørg for, at der er tilstrækkelig frihøjde
(min. 110 mm).
Indstil den korrekte afstand mellem dæk og rulle (20 mm)
ved at forskyde drivenhederne (i udsvinget tilstand) i læng-
deretning. Den flytbare midterstang tillader tilpasningen til
rammebredden.
20 mm
min. 110 mm
Flyt drivenhederne på tværs, så dækkets maksimale anlægs-
flade tildækkes.
Sørg for tilstrækkelig afstand mellem
gear og dæk / støddæmpere,
så disse ikke kommer i berøring.
Når rullen er svunget ind,
er min. afstanden 10 mm.
min.
10 mm
Efter korrekt placering spændes fastgørelsessættets skruer og
møtrikker en smule og derefter kontrolleres de nødvendige af-
stande igen. Her skal campingvognens vægt hvile på hjulene.
Placer den flytbare midterstang i midten (mål f.eks. med en
meterstav ved tværstangens åbne sider), spænd de 4 skruer
(20 Nm) og sikr disse med kontramøtrikkerne.
Kontroller igen afstanden på 20 mm
til dækket (med belastede hjul) og
spænd derefter fastgørelsessættets
2 skruer (M8) med 20 Nm og
4 skruer (M10) med 40 Nm.
Rækkefølgen for hvornår
skruerne spændes, skal altid
40 Nm
40 Nm
20 Nm
overholdes for at garantere
en problemfri fastgørelse.
Kontroller igen, at alle 6 skruer har det rigtige
tilspændingsmoment!
