Sistema auxiliar de maniobras RH1

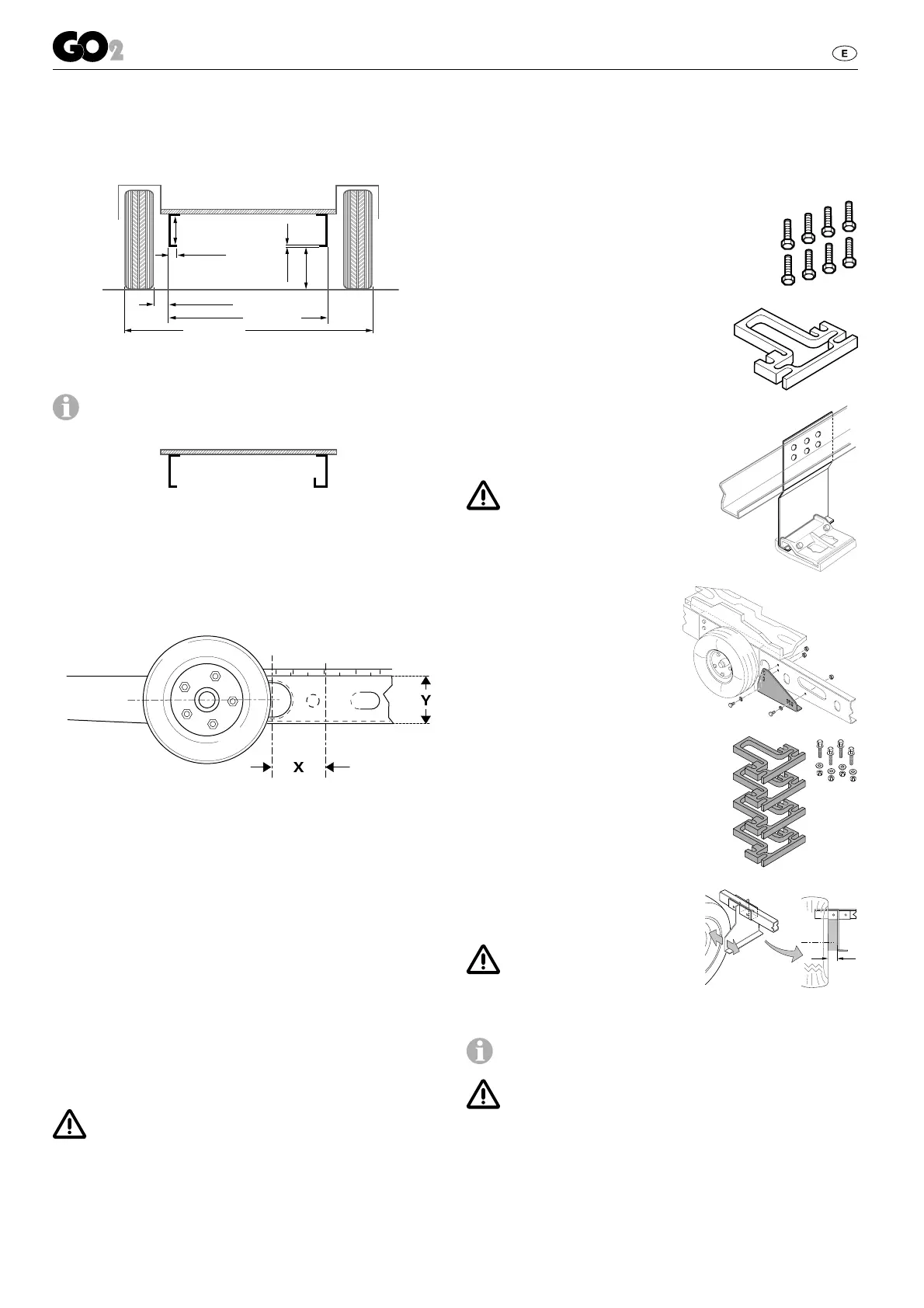

Dimensiones mínimas para el montaje
El montaje sólo es posible en la caravana / remolque con las
siguientes dimensiones.
min.
180*
max. 1.860
max. 2.400
min. 60
min. 30
max. 48
opt. 185
min. 2,8
max. 3,5
Bajo de la caravan
todas las medidas en mm
* con el vehículo cargado
Tal como se representa en la ilustración, se diferencia en
el bastidor entre perfil en L o U.
Bajo de la caravan
Perfil en L
Perfil en U
Cálculo de la altura del bastidor
Altura de bastidor (Y) medida en la distancia 106 mm (X)
desde el borde exterior del neumático a la altura del cubo de
rueda / centro de rueda.
Cálculo del tipo de montaje
1. Montaje estándar
El montaje estándar se realiza en un chasis con perfil en U o
perfil en L y una altura de bastidor (Y) de aprox. 185 mm. No
se requiere ningún accesorio especial.
2. Montaje en chasis con perfil en U o perfil en L y altura
de bastidor entre 140 y 185 mm
En un chasis con una altura de bastidor (Y) de 140 mm has-
ta 185 mm, se requieren para la compensación de la altura
1, 2 o 3 juegos de placas distanciadoras y el juego de
tornillos.
3. Montaje en chasis con perfiles en U o L con altura infe-
rior a los 140 mm
En un chasis con una altura de bastidor (Y) inferior a los
140 mm, debe montarse un juego de bastidor plano para la
compensación de la altura.
En caso de utilización del juego de bastidor plano, de-
be realizarse en Alemania un control por parte de un
perito de vehículos motorizados.
4. Para el chasis AL-KO Vario III / AV con un grosor de bastidor
de menos de 2,8 mm, debe utilizarse obligatoriamente el kit
de montaje AL-KO Vario III / AV.
5. Montaje en chasis Eriba-Touring
Para el chasis Eriba-Touring se requiere necesariamente el
juego de montaje Eriba-Touring.
Montaje de accesorios especiales
1. Juego de tornillos
Para compensación de altura con placas
distanciadores, máx. 45 mm 8 tornillos
según DIN 933 M10 x 95 8.8 galvanizados.
2. Juego de placas distanciadoras
(2 placas distanciadoras de 15 mm)
Para la compensación de la altura
máx. 45 mm (3 placas) a cada lado
(p. ej. montaje detrás del eje).
3. Juego de bastidor plano
Para la compensación de la altura
para caravanas / remolques con una
altura de bastidor inferior a 140 mm.
En caso de utilización de
este juego de montaje, debe
realizarse en Alemania un control
por parte de un perito
de vehículos motorizados.
4. AL-KO Vario III / AV
Kit de montaje
Para caravanas con chasis
AL-KO Vario III / AV (grosor
de bastidor inferior a 2,8 mm)
necesario obligatoriamente.
Juego de placas distanciadoras para
caravanas monoeje de hasta un
peso total de 1700 kg, con chasis
AL-KO Vario III / AV (2 x 4 placas
distanciadoras de 15 mm) para
compensar una altura hasta 60 mm.
5. Juego de montaje para el
sistema auxiliar de maniobras de
Eriba-Touring.
En algunos casos no es
posible el montaje debido
a la construcción de los bajos.
60 - 100 mm
Consulte en tal caso en
u concesionario
El juego de montaje viene acompañado por unas detalla-
das instrucciones de montaje.
No se admite el montaje del sistema auxiliar de ma-
niobras en caravanas / remolques con otro bastidor.
En el bastidor del vehículo no se debe taladrar (excepto en
caso de utilización del juego de bastidor plano*) ni tampoco
soldar. Las piezas de la suspensión de las ruedas no se des-
montarán bajo ninguna circunstancia.
* En el chasis del AL-KO Vario III / AV no debe taladrarse en
ningún caso en el bastidor del vehículo, ni cuando se usa el
juego de bastidor plano.
