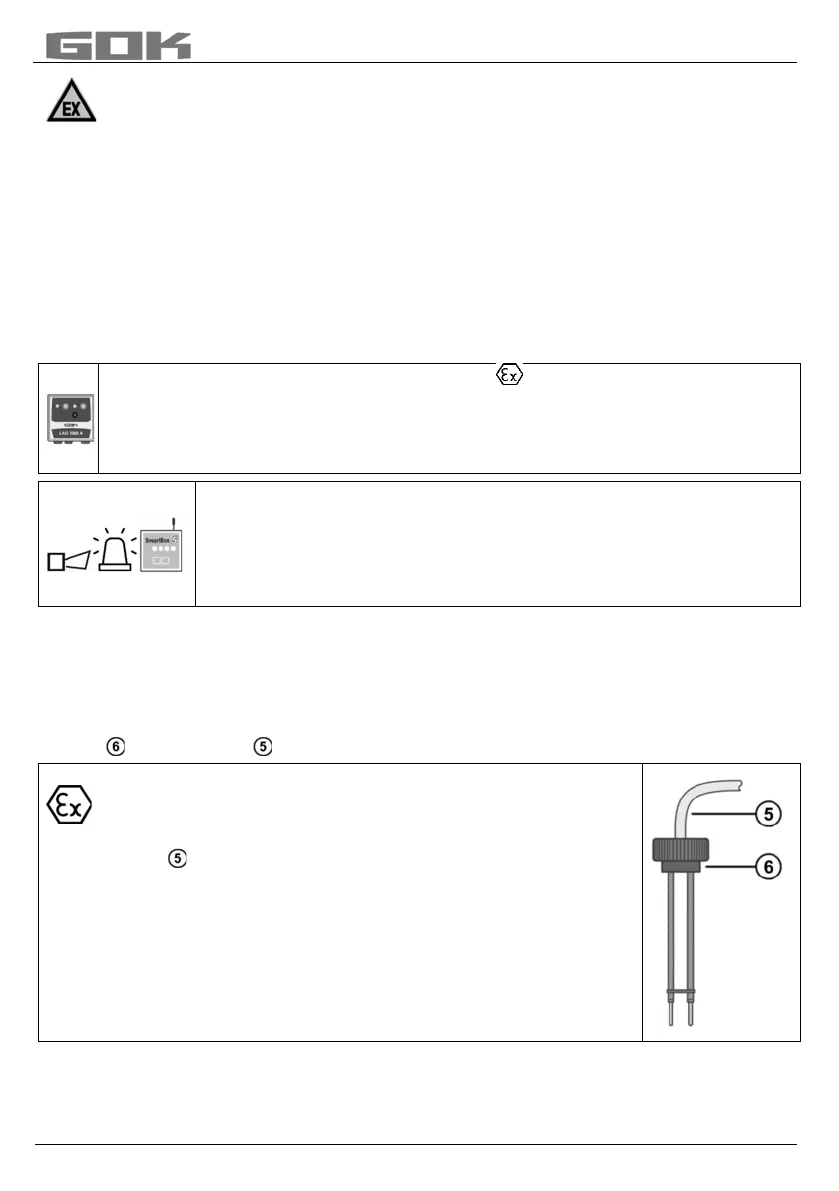

Sygnalizator nieszczelności LAG 2000 A
Nr artykułu 15 071 54 c 11 / 28
Zgodnie z EN 131260-3 w przypadku przewodów połączeniowych przebiegających
w strefach zagrożonych wybuchem elektryczny opór powerzchniowy musi wynosić < 1
x 10
9
Ω.
Wymóg ten nie jest konieczny w przypadku LAG 2000 A, jeśli średnica zewnętrzna
przewodu połączeniowego wynosi ≤ 20 mm.
Zawór kontrolny przestrzeni dozorowanej
• Spust z przestrzeni dozorowanej.
• By możliwe było sprawdzenie działania sygnalizatora nieszczelności, za pomocą zaworu
kontrolnego upuszcza się ciecz sygnalizacji nieszczelności.
• Zawór kontrolny musi być przystosowany do przepływu cieczy sygnalizacji nieszczelności
> 0,5 l/min np. może to być zawór kulowy 1/2“.
Urządzenie wyświetlające
Urządzenie wyświetlające oznaczono symbolem musi ono być jednak
zamontowane poza strefą zagrożoną wybuchem (Ex)!
• Montować w suchym pomieszczeniu, które jest uczęszczane i łatwo dostępne.
• Umieszczać na wysokości wzroku na gładkiej, pionowej ścianie.
• Nie może mieć kontaktu z wodą lub jej bryzgami!
W przypadku montażu na wolnym powietrzu urządzenie wyświetlające
należy umieścić w skrzynce ochronnej o stopniu ochrony IP 65 i
podłączyć za pomocą wyjścia przekaźnika z zewnętrznym wyzwalaczem
alarmu dodatkowego (np. „SmartBox
®
5” nr katalogowy GOK 28 500 00,
lampa ostrzegawcza, syrena itd.) patrz DANE TECHNICZNE,
dopuszczalna temperatura otoczenia T
amb
.
Wyjście przekaźnika do alarmu dodatkowego „B“:
• Wartości na bezpotencjałowych stykach przekaźnika – patrz DANE TECHNICZNE.
• Zacisk przyłączeniowy do „alarmu” dodatkowego: Gdy alarm jest wyzwolony zaciski 2 i 3 są
otwarte, a zaciski 1 i 3 zamknięte.
• Widok i układ złączy urządzenia wyświetlającego – patrz rys. 5.
Sonda z przewodami
W przypadku występowania atmosfery grożącej wybuchem
niedozwolone jest czyszczenie pokrywy zabezpieczającej sondę.
W strefach zagrożonych wybuchem montować wyłącznie sondy
w wersji samobezpiecznej.
Przewody sondy :
• W przypadku instalacji na stałe przewody sondy należy podłączyć jako
samobezpieczny obwód elektryczny niezależny od innych obwodów.
• Z uwagi na niebezpieczeństwo interferencji nie układać przewodów sondy
równolegle z przewodami prądu trójfazowego.
• Chronić przewody sondy przed uszkodzeniami, zaleca się układanie
w rurze metalowej.
• Nie skracać przewodów sondy.
• Przewody sondy układać w taki sposób, by po montażu możliwe było również
bezproblemowe wyjęcie sondy.
