GOK LAG 2000 A - Page 71

Appareil indicateur de fuite Type LAG 2000 A
15 / 28
Cote minimale de montage a
min
selon EN 13160-3
Cuves de stockage DIN 6616, DIN 6618-3, DIN 6623-2, DIN 6624-2, DIN 6608-2, DIN 6619-2
ainsi que EN 12285-1 et EN 12285-2 Type D seulement pour les Classes B et C

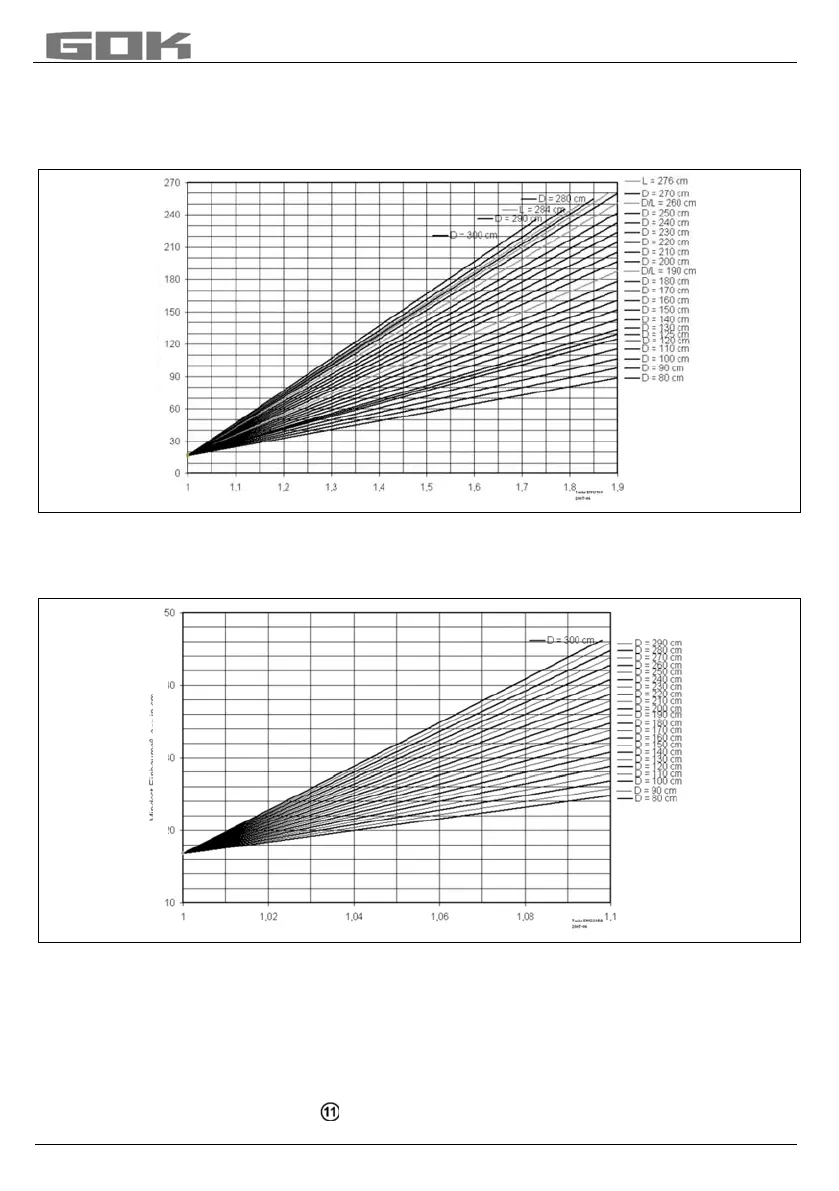

Diagramme 1:
Cote minimale de montage a
min
selon EN 13160-3
Cuves de stockage selon EN 12285-1 et 12285-2 Type D Classe A
Diagramme 2:
Cote de montage a du réservoir de contrôle LAF dans le cadre du remplacement des
appareils indicateurs de fuit
• La cote minimale de montage a
min
dans le cadre du remplacement des appareils indicateurs
relevant du domaine d'application ZG-LAGB, TRbF 501 est calculée à l'aide des équations
[5] et [6] et doit être respectée. La cote a
max
ne doit pas être dépassée et est calculée à
l'aide de l'équation [4].
• On a : a
min
≤ a ≤ a
max
[1].
• Écart entre la vanne de contrôle et le bord inférieur du réservoir de contrôle LAF:≥ 10 cm
La cote minimale de montage a
min
en cm
La densité du fluide stocké en kg/L
La densité du fluide stocké en kg/L
La cote minimale de montage a
min
en cm
