Lekindicator type LAG 2000 A
artikelnr. 15 072 56 d 15 / 28
Minimale inbouwmaat a
min
conform EN 13160-3
voor tanks DIN 6616, DIN 6618-3, DIN 6623-2, DIN 6624-2, DIN 6608-2, DIN 6619-2 evenals
conform EN 12285-1 en EN 12285-2 type D enkel voor klasse B en C

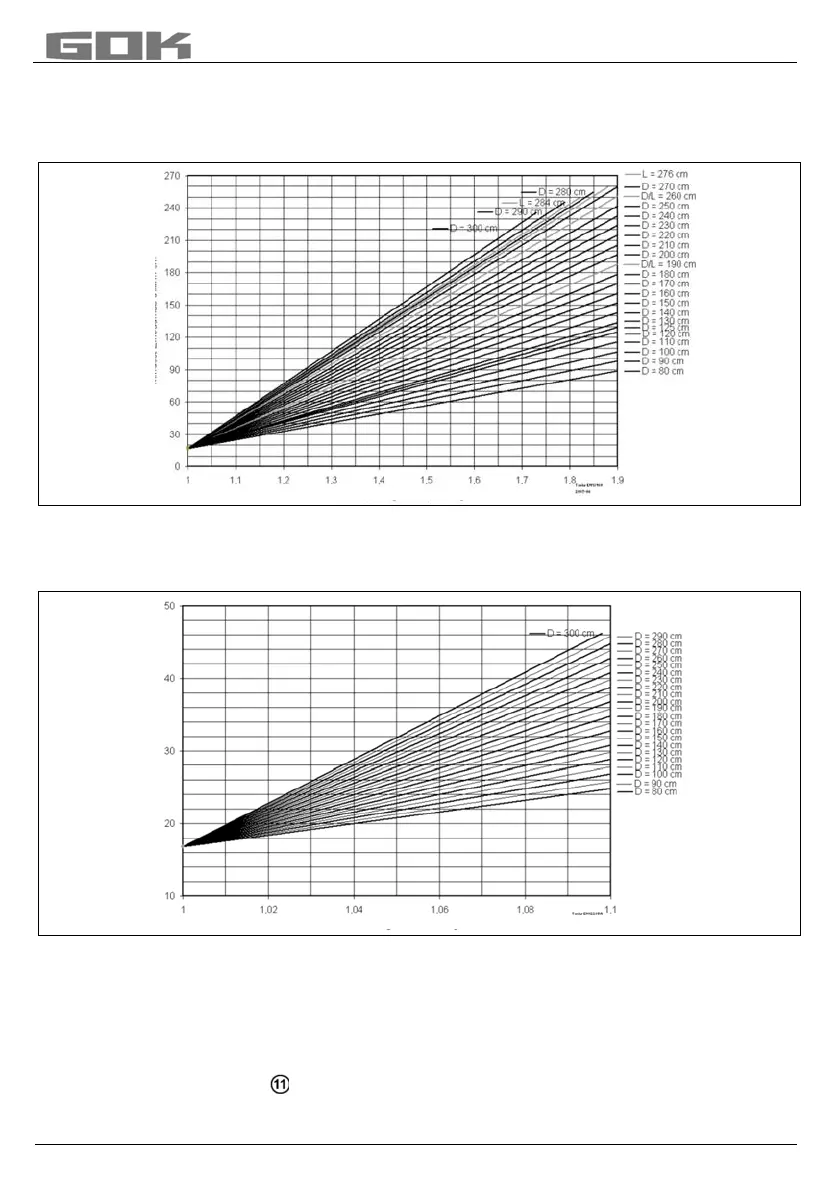

Diagram 1:
Minimale inbouwmaat a
min
conform EN 13160-3
voor tanks conform EN 12285-1 en EN 12285-2 type D klasse A
Diagram 2:
Inbouwmaat a voor het LIV-reservoir in het kader van vervanging van lekindicatoren
• De minimale inbouwmaat a
min
in het kader van vervanging van lekindicatoren binnen het
geldigheidsbereik van TrbF 501 moet volgens de berekeningsvergelijking [5] en [6]
achterhaald en nageleefd worden. De inbouwmaat a
max
mag niet overschreden worden en
moet volgens de berekeningsvergelijking [4] achterhaald worden.
• Hierbij geldt: a
min
≤ a ≤ a
max
[1].
• Afstand tussen testventiel en onderrand van het LIV-reservoir: ≥10 cm
De plaatsing van het LIV-reservoir voor bovengrondse en ondergrondse tanks is in afb. 4
schematisch weergegeven.
Minimale inbouwmaat a
min
[cm]
Minimale inbouwmaat a
min
[cm]
Dichtheid van het vloeibare, op te slane bedrijfsmedium kg/L
Dichtheid van het vloeibare, op te slane bedrijfsmedium kg/L
