180
6.9.1 Legenda do esquema eléctrico para mod. 35-37-40-1046-1047-
1247
(ver última página)
1 Instrumento multisistem
2 Interruptor comando luzes
3 Interruptor de arranque
4 Caixa porta-fusíveis
5 Interruptor piscas
6 Máxi fusível general 60A
7 Avisador acústico
8 Farol luz de trabalho
9 Hidrostop
10 Farol traseiro direito
11 Farol direito luz placa
12 Tomada 7 pólos
13 Farol esquerdo luz placa
14 Farol traseiro esquerdo
15 Farol luz de posição, pisca
esquerdo
16 Farol luzes dianteiro esquerdo
17 Farol luzes dianteiro direito
18 Farol luz de posição, pisca direito
19 Interruptor hazard emergência
20 Intermitência piscas
21 Interruptor selecção comandos
elevador
22 Conector cabine
23 Conector alimentação (opcional)
24 Alternador
25 Motor de arranque
26 Bateria 12V
27 Interruptor permissão de arranque
28 Electroválvula subida do elevador
29 Interruptor de permissão subida
do elevador
30 Electroválvula descida elevador
31 Conector electroválvula descida
elevador
32 Alimentação grupo posição e
esforço controlado
33 Electroválvula parada do motor
34 Interruptor indicador travão
estacionamento
35 Interruptor indicador embraiagem
tomada de força
36 Interruptor indicador tracção
dianteira activada
37 Termoarranque
38 Sensor indicador filtro de ar
obstruído
39 Sensor indicador pressão de óleo
do motor
40 Sensor indicador filtro óleo
hidráulico obstruído
41 Sensor temperatura água
42 Detector nível de combustível

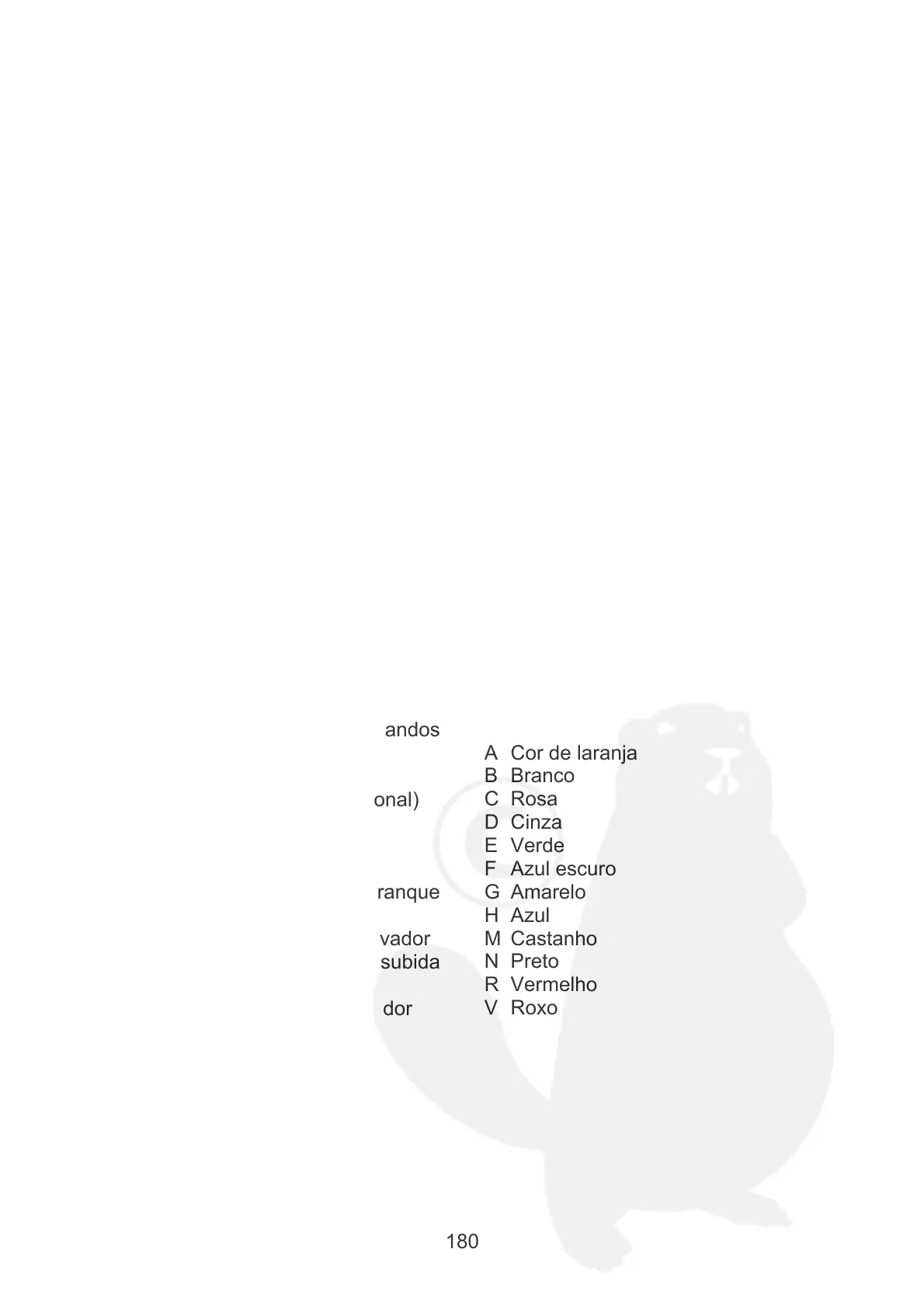

CORES DOS FIOS
A Cor de laranja
B Branco
C Rosa
D Cinza
E Verde
F Azul escuro
G Amarelo
H Azul
M Castanho
N Preto
R Vermelho
V Roxo
