37
6.9.1 Legenda schema elettrico per Mod. 20 - 26 - 30 - 746 - 846 – 946:
(vedi ultima pagina)
1 Interruttore consenso avviamento
2 Interruttore freno di stazionamento
3 Interruttore doppia trazione
4 Interruttore P.T.O. posteriore
5 Strumento indicatore livello
carburante
6 Indicatore livello carburante
7 Predisposizione spia riserva
carburante
8 Strumento indicatore temperatura
acqua
9 Strumento cronogirometro
10 Spia generatore
11 Spia pressione olio motore
12 Spia indicatori di direzione
13 Spia P.T.O. anteriore
14 Spia filtro aria intasato
15 Spia P.T.O. posteriore
16 Spia doppia trazione
17 Spia freno di stazionamento
18 Intermittenza indicatori di direzione
19 Interruttore Hazard emergenza
20 Fanale posteriore dx
21 Fanalino luce targa dx
22 Presa sette poli
23 Fanalino luce targa sx
24 Fanale posteriore sx
25 Proiettore luce da lavoro
26 Segnalatore acustico
27 Fanalino laterale dx
28 Proiettore luci anteriori dx
29 Proiettore luci anteriori sx
30 Fanalino laterale sx
31 Segnalatore acustico optional
32 Sensore filtro aria intasato
33 Sensore pressione olio motore
34 Sensore temperatura acqua
35 Interruttore stop
36 Alternatore
37 Motorino di avviamento
38 Maxi fusibile generale
39 Batteria 12V
40 Candeletta preriscaldo
41 Elettrovalvola arresto motore
42 Elettrovalvola alzata sollevatore
43 Elettrovalvola discesa sollevatore
44 Interruttore comandi sollevatore
45 Rele' comando discesa sollevatore
46 Alimentazione centralina
posizione-sforzo controllato
47 Pulsante comando discesa
sollevatore
48 Connettore P.T.O. anteriore
49 Connettore cabina
50 Interruttore indicatore di direzione
51 Interruttore comando luci
52 Scatola portafusibili
53 Interruttore chiave avviamento
54 Interruttore consenso alzata
sollevatore

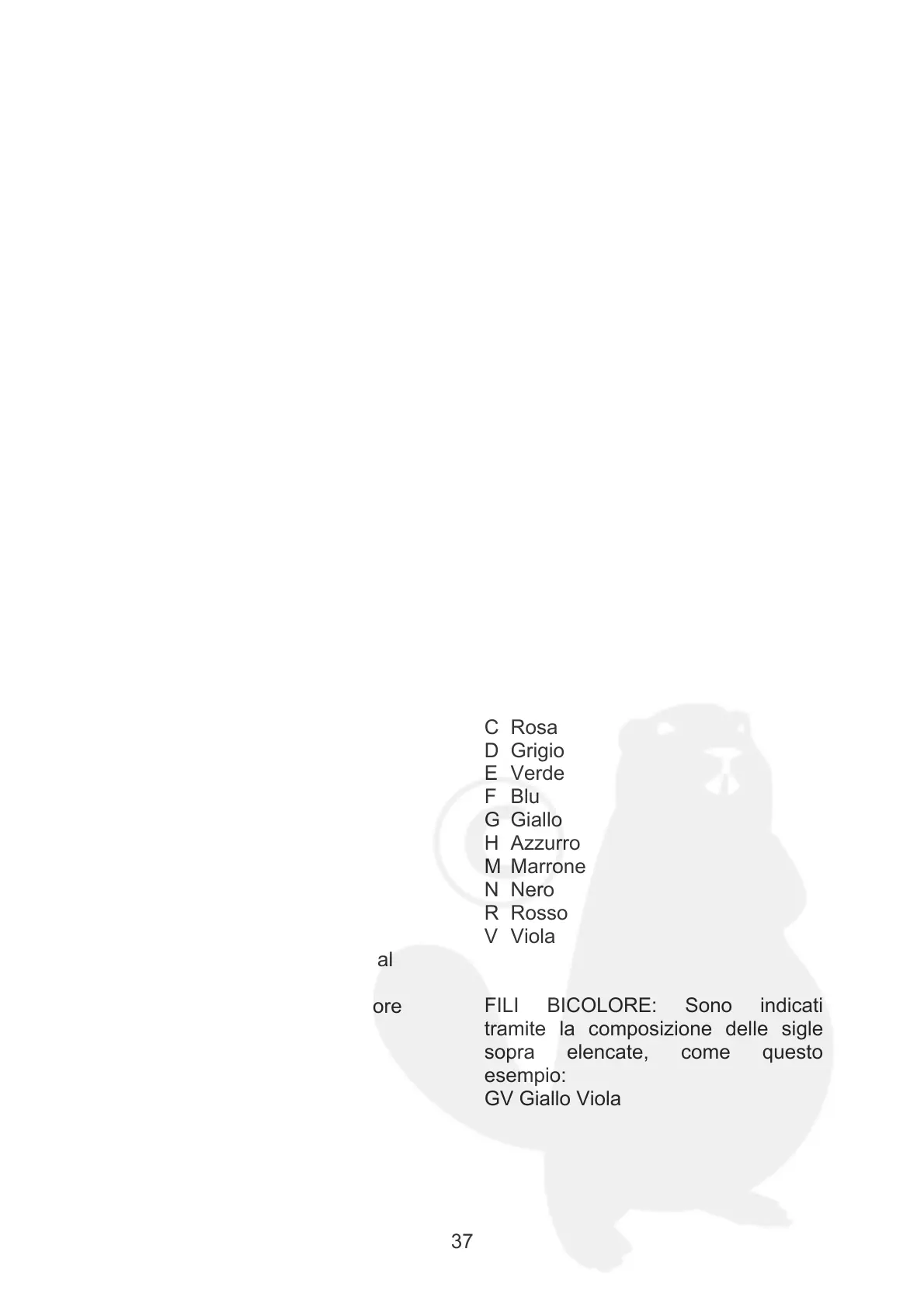

COLORI DEI FILI
A Arancione
B Bianco
C Rosa
D Grigio
E Verde
F Blu
G Giallo
H Azzurro
M Marrone
N Nero
R Rosso
V Viola
FILI BICOLORE: Sono indicati
tramite la composizione delle sigle
sopra elencate, come questo
esempio:
GV Giallo Viola
