T T 562ELEFOONTOESTEL - GB2
C d. 501215o Web 99 T G 2562 B GRNL REV.0 11 6
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis .
Golmar reserves the right to make any modifications without prior notice.
SNEL HANDLEIDING
golmar@golmar.es www.golmar.es
Sistemas de comunicación S.A.

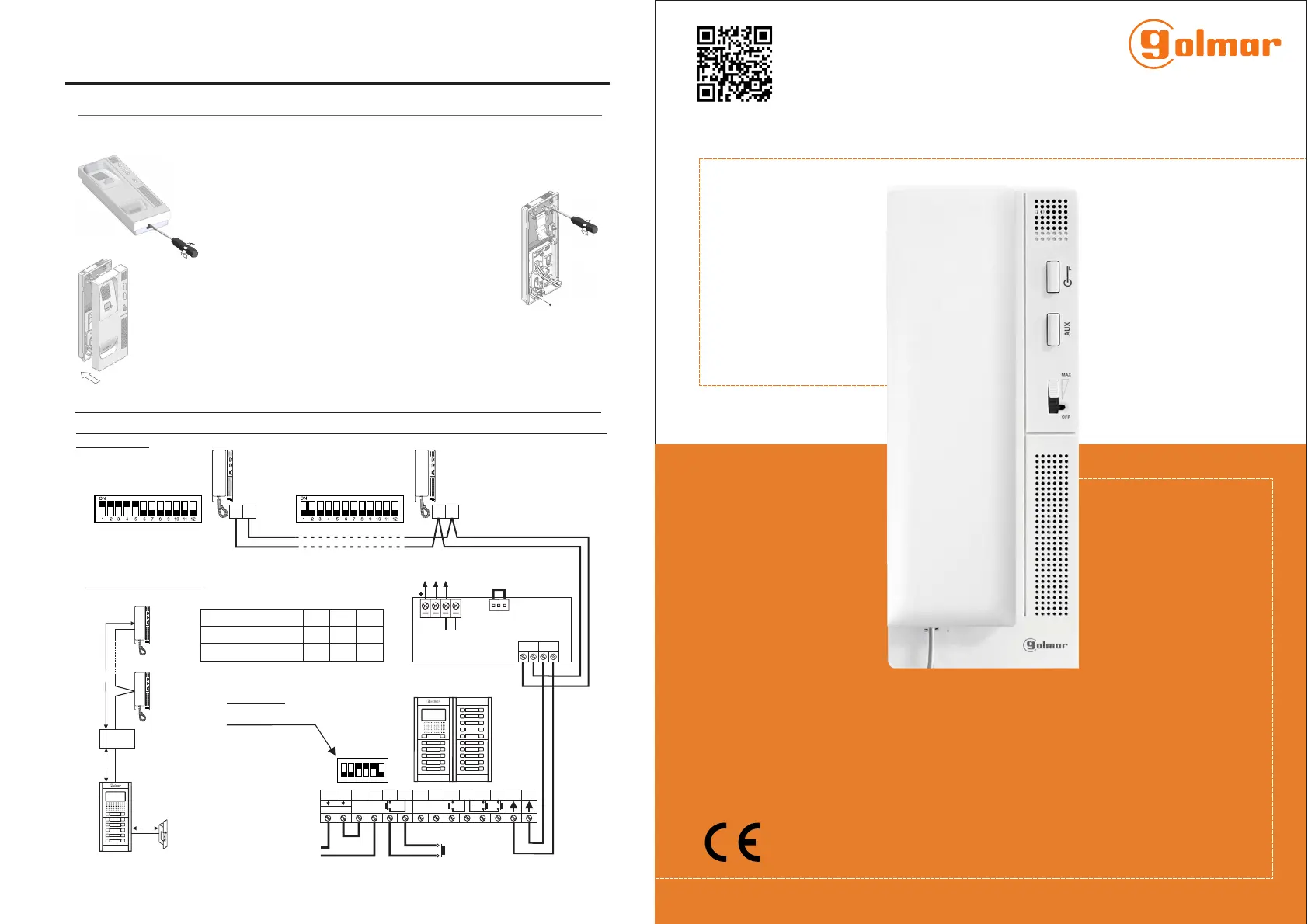

PLAATSEN VAN DE TELEFOON
*
( )
Het openen van de telefoon:
Steek een platte schroevendraaier in de
gleuf aan de onderzijde en open voorzichtig
zoals aangegeven in de tekening.
Het anders openen van het toestel dan op
deze wijze kan schade aan de
volumeregelaar toebrengen.
Om de telefoon direct op de muur te
monteren, boor twee gaten van 6mm. op de
aangegeven plaatsen.
Bevestig de telefoon met behulp van 6mm.
pluggen en 3,5 x 25mm schroeven.
Voer de bekabeling door het corresponderende gat
en sluit deze aan. Sluit de telefoon als op de foto.
Zodra de telefoon is aangesloten, sluit u de hoorn
aan met behulp van het telefoonsnoer en zet hem op de houder.
Let op dat u het telefoonsnoer er goed in klikt met een hoorbare klik.
Vermijd plaatsing in de buurt van warmte bronnen en of plaatsing in een stoffige of rokerige ruimte. De
telefoon kan op een standaard inbouwdoos worden bevestigd of direct op de muur.
Instal / T 562 GB2latie met 32 appartementen deurtelefoons - en gelijkspannings deuropener
van Golmar:
Buitendeurpaneel
NA2
+
AP-
C1
NA1
AP+
C2
AP+AP-
P1 P2
BUSBUS
Relé 2
Relé 1
_
12Vdc
Deuropener
m x. 12 V c/270mA.a d
ON
1 2 3 4 5 6
AP
SW1
C 0ODE
T 2x0.75mmwisting
T 2x1mmwisting
60m
A
60m
B
80m 80m
Kabel diameters
2
2
10m
C
15m
BELANGRIJK: Dipswitchen
zo instellen voor enkele
beldrukker panelen.
*
( )
*
( )
INSTALLATIE SCHEMA
C 31ODE
Afstanden en diameters:
T562
A
C
B
L1 L2
T-562 GB2
L1 L2
T-562 GB2
MasterMaster
Voor meer informatie zie de handleiding “T562 GB2 (cód. 50121599)”.
https://doc.golmar.es/search/manual/50121599
*
( )
T562
TELEFOONTOESTEL T-562 GB2
50121895
FA- 2GB /A
Main
100~240Vac
N L
CN
BUS (M) BUS(PL)
FA- 2GB /A
L
