golmar T562 GB2 Quick Guide

2
VEILIGHEIDSWAARSCHUWING
- ( ).Vereenvoudigde installatie 2-draads ongepolariseerde BUS
- Tot 4 telefoons/monitoren per appartement/woning Master, Slave1, Slave2 en Slave3)( ).
- Tot 32 appartementen/telefoons per installatie.
- Geheim gesprek.
- Volumeregelaar maximaal, minimaal en geen geluid( ).
- Etagesignaal.
- Uitgang vaar parallelsignaal (SAR-12/24).
- Verschillende oproepsignalen buitendeurpaneel, etagesignaal en intercom( ).
- Deuropenertoets voor het opensturen van de deur tijdens het gesprek .
- Met optietoets : Mogelijkheid tot Intercom/deuropener 2/activering licht functie “trappenhuis
verlichting” (hiervoor zijn de SAR-GB2 & SAR 12/24 module nodig).- Belangrijk: De functie
activering licht kan alleen met eenT652 deurtelefoon versie V0.3 of later.
- Microschakelaar om de beltonen in te stellen bevind zich in de binnenkant van de telefoon( ).
- Dipswitchen voor het instellen van code/adres van de telefoon master slave eindweerstand en( ), / ,
de doktersfunctie automatisch deuropenen bij aanbellen bevind zich in de binnenkant van" " ( ).
de telefoon.
- Installeren of aanpassen van de installatie altijd spanningsloos te gebeuren.
-Installeren of plaatsen van de apparatuur dient te gebeuren door een erkende installateur.
-De installatie dient minimaal verwijdert te zijn van40 cm andere installaties.
- Volg altijd de instructies in deze handleiding.
wGebruik geen extreme krachten om de schroeven aan te draaien.
wI eer d apparatuur een droge stofvrije ruimte en voorkom dat er waterdruppels doornstall e in
lekkage bij kunnen.
wVermijd plaatsing van de apparatuur in de nabijheid van warmtebronnen.
wLaat de ventilatie roosters vrij voor een goede ventilatie.
wOm schade te voorkomen dient de voeding juist en stevig geplaatst te worden.
wVoorkom een elektrische schok en laat de beschermkap over de 230 volt aansluiting van de
voeding.
EIGENSCHAPPEN
WERKING VAN HET SYSTEEM
- ;Om een oproep te plaatsen, druk op de beldrukker behorende bij het appartement een
akoestische toon zal hoorbaar zijn ter bevestiging dat de beldrukker is ingedrukt en de LED zal
gaan branden. Indien de spraak synthese actief is zal u heeft aangebeld hoorbaar zijn De“ ” .
oproep zal nu in het appartement worden ontvangen Gedurende de oproep kan de bezoeker.
zijn oproep corrigeren door op de juiste beldrukker te drukker de eerdere oproep wordt dan,
geannuleerd.
- .Een oproep duurt 40 seconden Indien de oproep niet binnen de 40 seconden wordt beantwoord
zal de LED uitgaan en is het systeem weer in rust.
- Om een oproep te beantwoorden, neem de hoorn van de haak, de LED zal gaan branden.
- De communicatie duurt 1½ minuut of totdat de hoorn wordt teruggeplaatst. Na het beëindigen
van het gesprek zullen de LED’s en uitgaan en is het systeem weer in rust. Indien de
spraaksynthese is geactiveerd zal de tekst „gesprek is beëindigd“ hoorbaar zijn.
- Om de deur te openen druk op de deuropenertoets indien een e deuropener aanwezig is( 2
kan men op de toets drukken tijdens het gesprek met 1 korte druk op een van deze toetsen) :
zal de gewenste deur voor 5 seconden worden open gestuurd en zal de LED gaan branden.
- De beschrijving van de functietoetsen bevindt zich op pagina 3.
*
( )
*
( )
Voor meer informatie zie de handleiding “T562 GB2 (cód. 50121599)”.
https://doc.golmar.es/search/manual/50121599
3

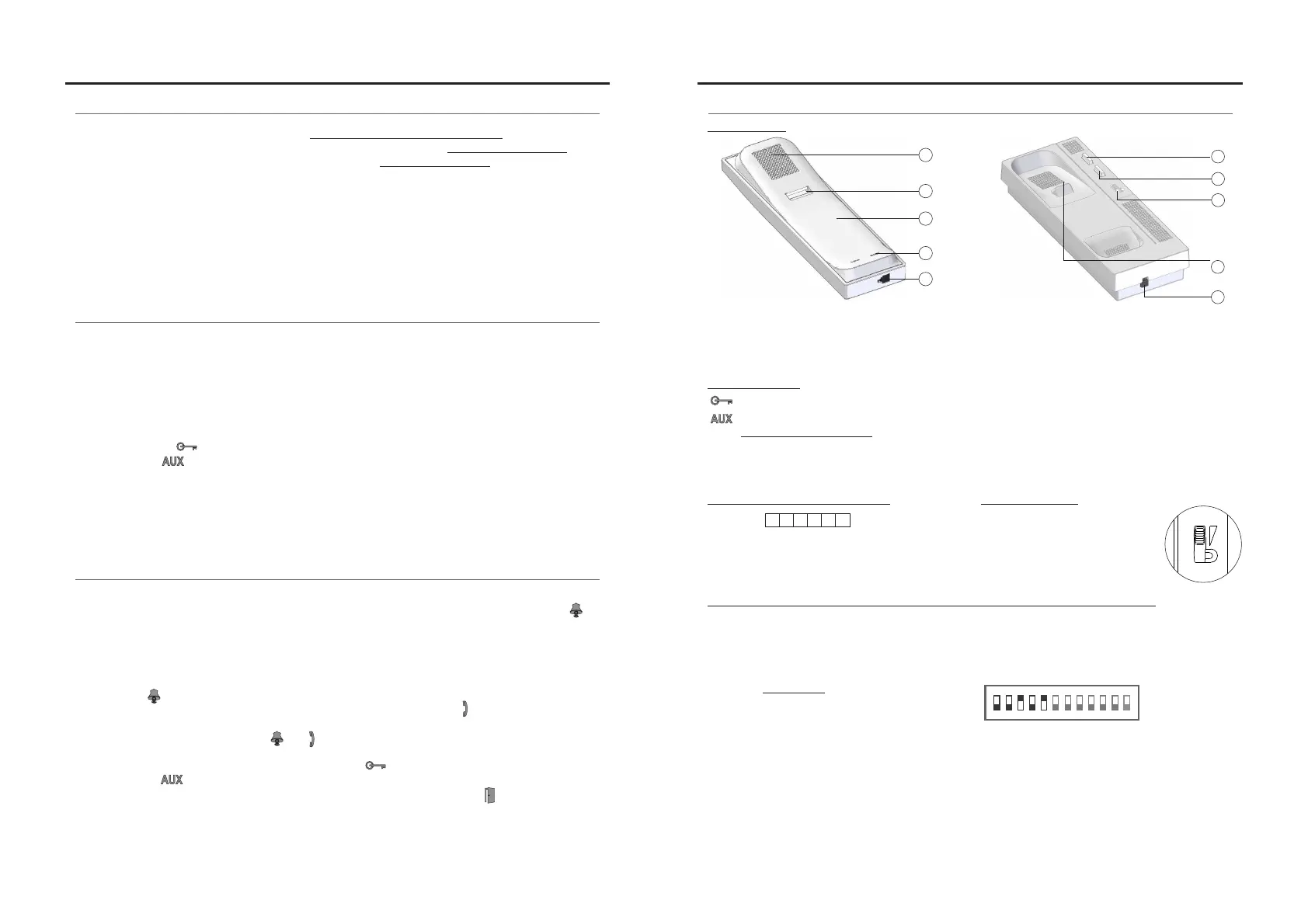

BESCHRIJVING VAN DE TELEFOON
*
( )
Tijdens de oproep en het gesprek kan hiermee de deur geopend worden (deuropener 1).
Tijdens de oproep en het gesprek kan hiermee een tweede deur geopend worden (deuropener2).
Terwijl het systeem in rust:
- kan men een intercom oproep plaatsen indien meerdere telefoons/Met de hoorn opgeheven
monitoren aanwezig.
- Met de hoorn op de haak wordt het relais voor de licht functie geactiveerd (hiervoor zijn de SAR-
GB2 & SAR-12/24 nodig).
Functietoetsen:
Volumeregelaar:
*
( )
Voor meer informatie zie de handleiding “T562 GB2 (cód. 50121599)”.
https://doc.golmar.es/search/manual/50121599
a
d
c
e
b
g
e
a.
b.
c.
d.
e.
Hoorn van de telefoon.
Luidsprekerrooster.
Microfoon gat.
Ophang gat.
Telefoonsnoer connector.
f
h
i
Deuropenertoets.
Hoorn ophang haak/schakelaar.
Optietoets AUX.
Volumeregelaar.
f.
g.
h.
i.
MAX
OFF
Hiermee kan het volume van
de oproep worden
aangepast in maximaal,
minimaal en geen geluid.
Beschrijving van de dipswitchen en configuratie odering van de telefoon(c ) :
*
( )
1 2 3
ON
Voorbeeld: 0 + 0 +4+0+16 = 20
Dipswitch nº: 1 2 3 4 5
ON: 1 2 4 8 16Waarde
Waardentabel
4 5 6
Dip 1 Dip 5:switch tot switch ( 0 31).Stel hiermee het adres/code in van de telefoon adres/code tot
Dip 6 Dip 7:switch en switch OFF .Op laten staan
De switchen in de OFF positie hebben de waarde 0.
In de stand ON worden de waarden toegewezen als in onderstaande tabel.
De adressering/codering van de telefoon is gelijk aan de waarden van de dipswitchen in de positieON .
Dip 8 Dip 9:switch en switch Con!guratie Master/Slave volgorde. Master (dipswitch 8 en dipswitch 9 op OFF),
slave 1 (dipswitch 8 op ON en dipswitch 9 op OFF), slave 2 (dipswitch 8 op OFF en dipswitch 9 op ON) en voor
slave 3 (dipswitch 8 en dipswitch 9 op ON).
Dip 10:switch Op OFF laten staan.
Dip 11:switch Hiermee kan de eindweerstand worden ingesteld. In installaties met alleen telefoons kan de op
OFF blijven staan, indien gemixt met monitoren en bij gebruik splitters dient elke laatste monitor of telefoon als
eind te worden ingesteld en moet deze switch op ON staan.
Dip12: OFF .Op laten staan.Als de volumeregelaar in de UIT positie staat zal het volume uit staan
Indien dipswitch 12 op ON en als de volumeregelaar in de OFF positie staat zal direct de deur worden geopend
(doktersfunctie), in de minimaal en maximaal volume stand heeft de telefoon een normale werking .
Beschrijving aansluitklemmen:
Aansluiting BUS.
Aansluiting etagebeldrukker.
Aansluiting voor extra signaalgever,
, d aximaal(SAR-12/24) (12V c/50mA m ).
L1 L2, :
HZ ,
:
SA , :
SAL1 L2
_
HZ
_
_
_
7 8 9 10 11 12
Beschrijving:
TELEFOONTOESTEL T-562 GB2 TELEFOONTOESTEL T-562 GB2
