Goobay VESA - Flachbildschirmmontage

7
Die inneren 12 Montagelöcher dienen der TV-Wandhaltermontage. Diese
erkennen Sie an den konischen Vertiefungen.
1. DrehenSiedenVESA-Adapter(A)so,dassdiekonischen12Montagelöcher
Ihnen zugewandt sind.
2. Befestigen Sie den VESA-Adapter (A) mit den Schrauben (B) und den
Muttern (C) über die passenden VESA-Lochabstände an Ihrer TV-Wandhalt-
 erplatte,wieabgebildet.
Nutzen Sie hierzu einen der inneren 3
VESA-Lochabstände:
>> 50x50mm,
>> 75x75 mm oder
>> 100x100 mm

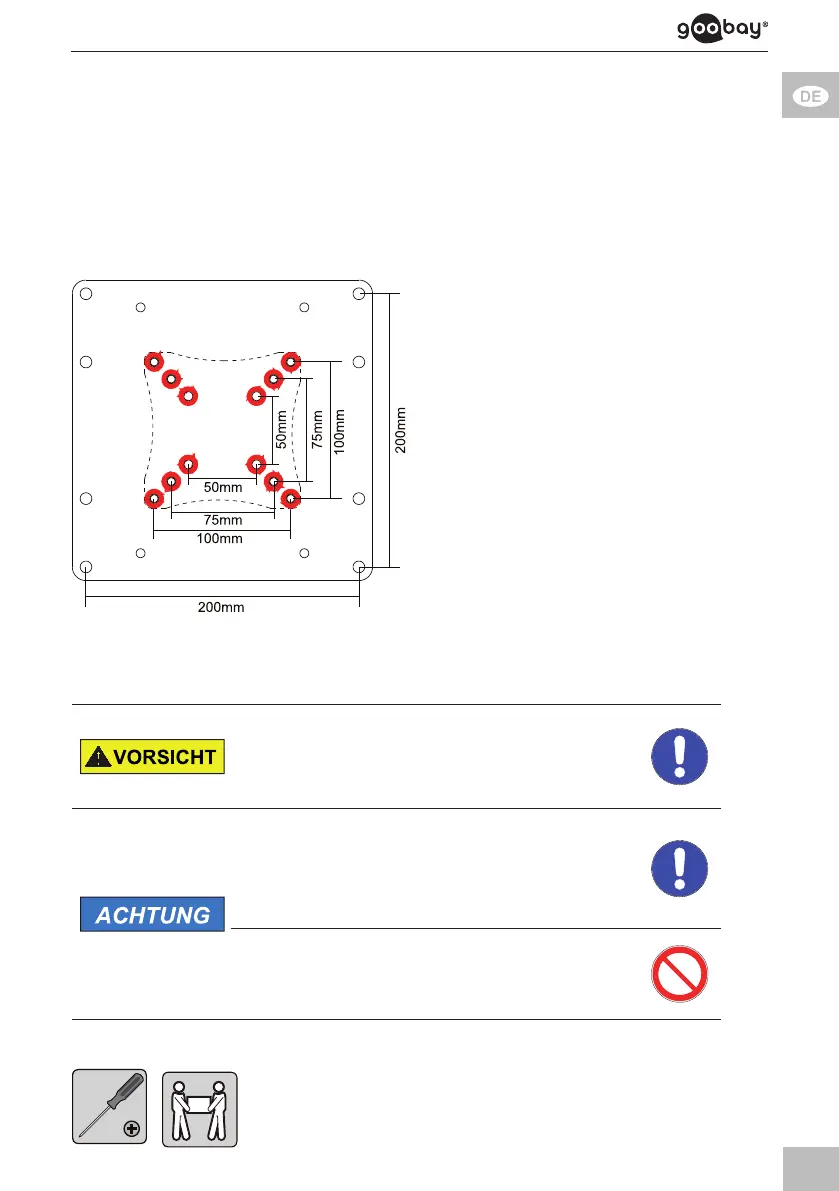

Fig. 2: innere VESA-Lochabstände
4.3 Flachbildschirmmontage
Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt,ProduktteileundZubehörsicher
platzieren,installierenundtransportieren.
Sachschaden durch ungeeignete Vorge-
hensweise
>> BeimAnziehenvonSchraubenmäßige
Kraftaufwenden,umGewindenichtzu
beschädigen.
>>
>>
FlachbildschirmNIEachaufdenBoden
legen.
Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
Tab. 6: Flachbildschirmmontage
