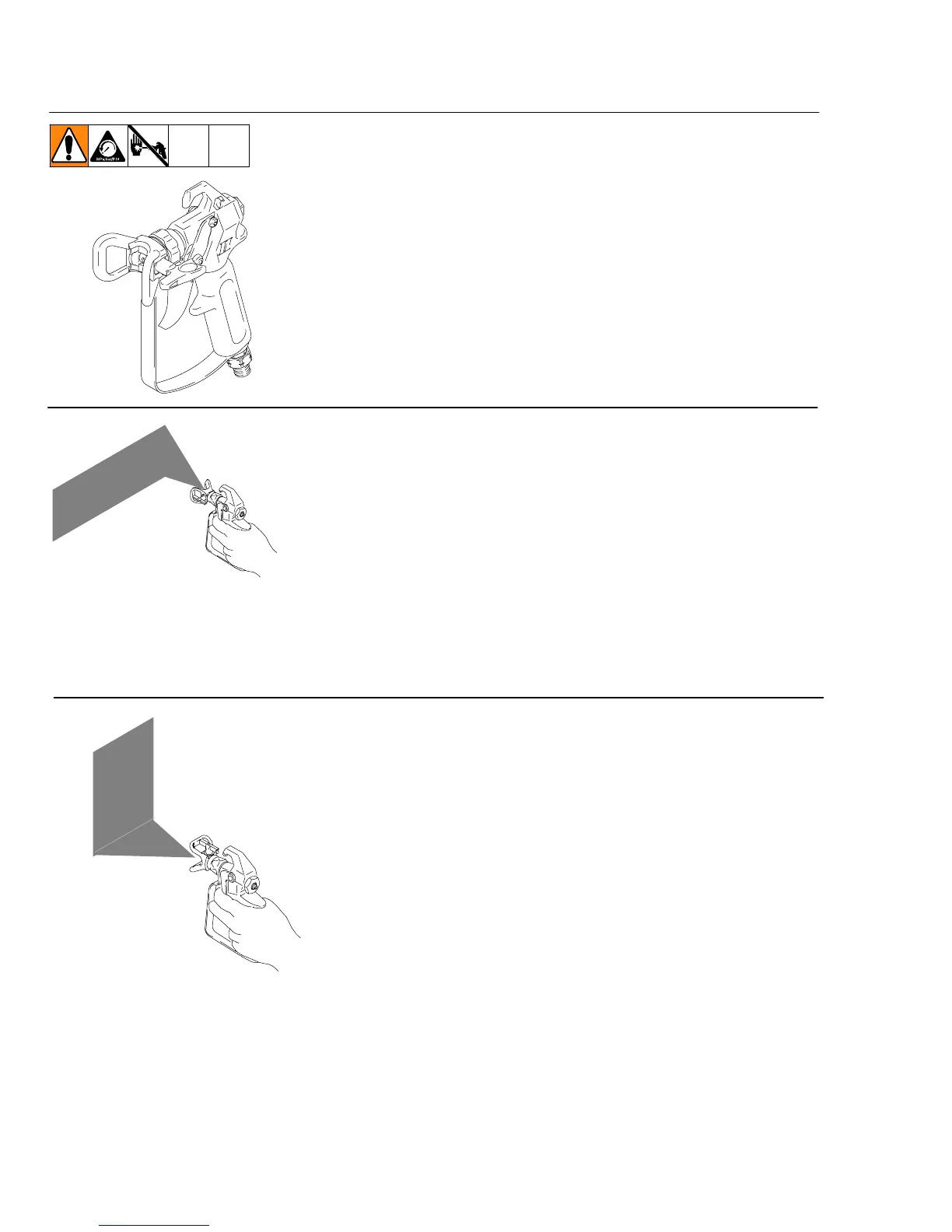

1. Loosen tip guard retaining nut.
Desserrer l’écrou de fixation du garde-buse.
Afloje la tuerca de retención de la protección de la boquilla.
Desaperte a porca de retenção da protecção do bico.
ALIGN SPRAY / ALIGNER LE JET /
ALINEAR PULVERIZACIÓN / DIRIGIR O LEQUE
2. To spray a horizontal pattern, turn tip guard horizontally.
Pour obtenir un jet horizontal, mettre le garde-buse à
l’horizontale.
Para conseguir un chorro de pulverización horizontal,
gire la protección de la boquilla hasta la posición hori-
zontal.
Posicione o protector do bico horizontalmente, caso pre-
tenda um leque horizontal.
3. To spray a vertical pattern, turn tip guard vertically.
Pour obtenir un jet vertical, mettre le garde-buse à la
verticale.
Para conseguir un chorro de pulverización vertical, gire
la protección de la boquilla hasta la posición vertical.
Posicione o protector do bico verticalmente, caso preten-
da um leque vertical.
