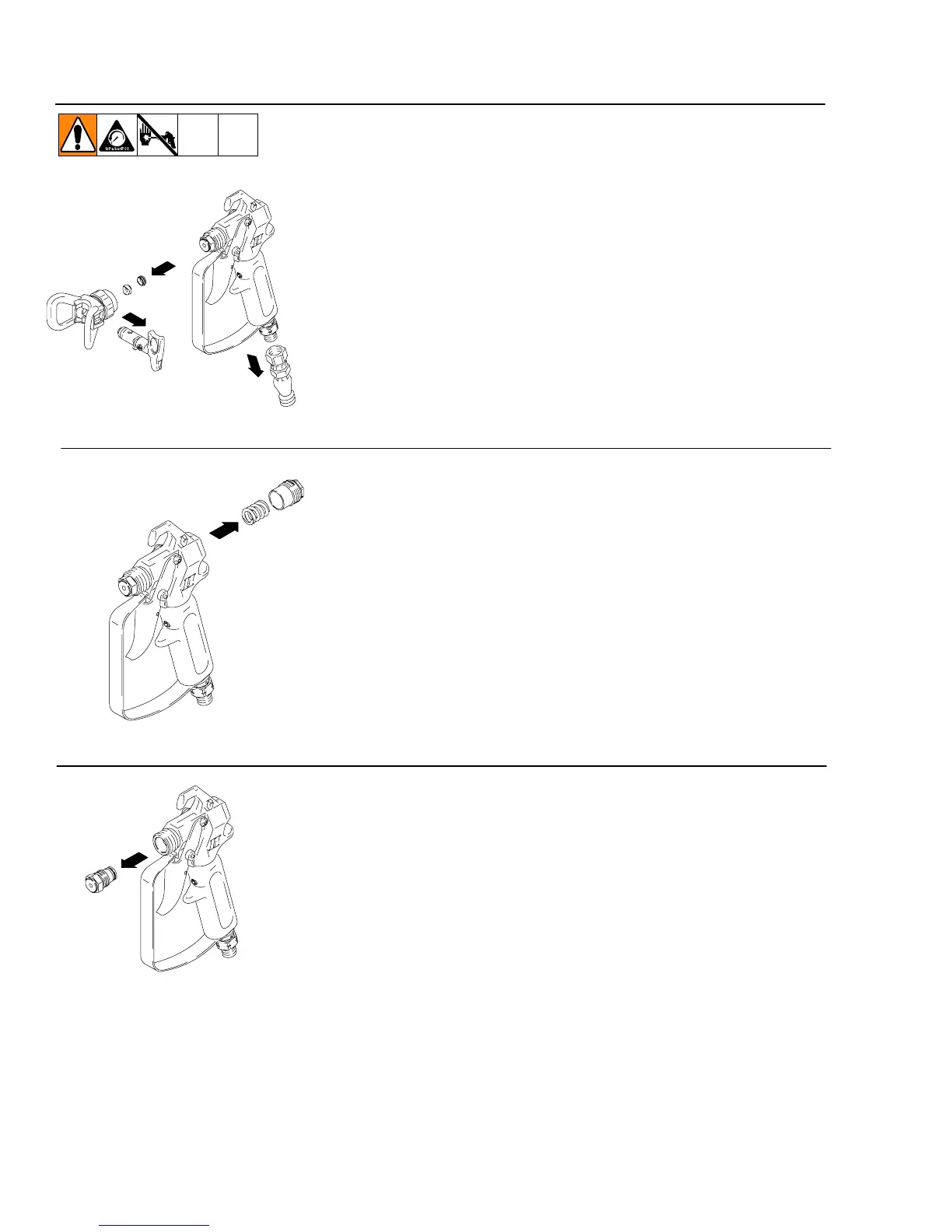

1. Set trigger lock. Remove tip and guard and disconnect
gun from fluid hose.
Verrouiller la gâchette. Démonter la buse et la garde,
puis débrancher le flexible produit sur le pistolet.
Fije el bloqueo del gatillo. Retire la boquilla y la protec-
ción y desconecte la pistola de la manguera de fluido.
Aplique o fecho do gatilho. Retire o bico e a protecção e
desligue a mangueira da pistola.
2. Release trigger lock. Remove end cap and
spring from inside gun.
Déverrouiller la gâchette. Sortir le chapeau
d’extrémité et le ressort du pistolet.
Suelte el bloqueo del gatillo. Desmonte el cas-
quillo de extremo y el muelle del interior de la
pistola.
Solte o fecho do gatilho. Retire a tampa da ex-
tremidade e a mola do interior da pistola.
REPLACE NEEDLE / REMPLACER LE POINTEAU /
REEMPLAZAR AGUJA / SUBSTITUIR AGULHA
ti5924a
ti5925a
ti5926a
3. Remove diffuser.
Enlever le diffuseur.
Desmonte el difusor.
Retire o difusor.
