22 309639

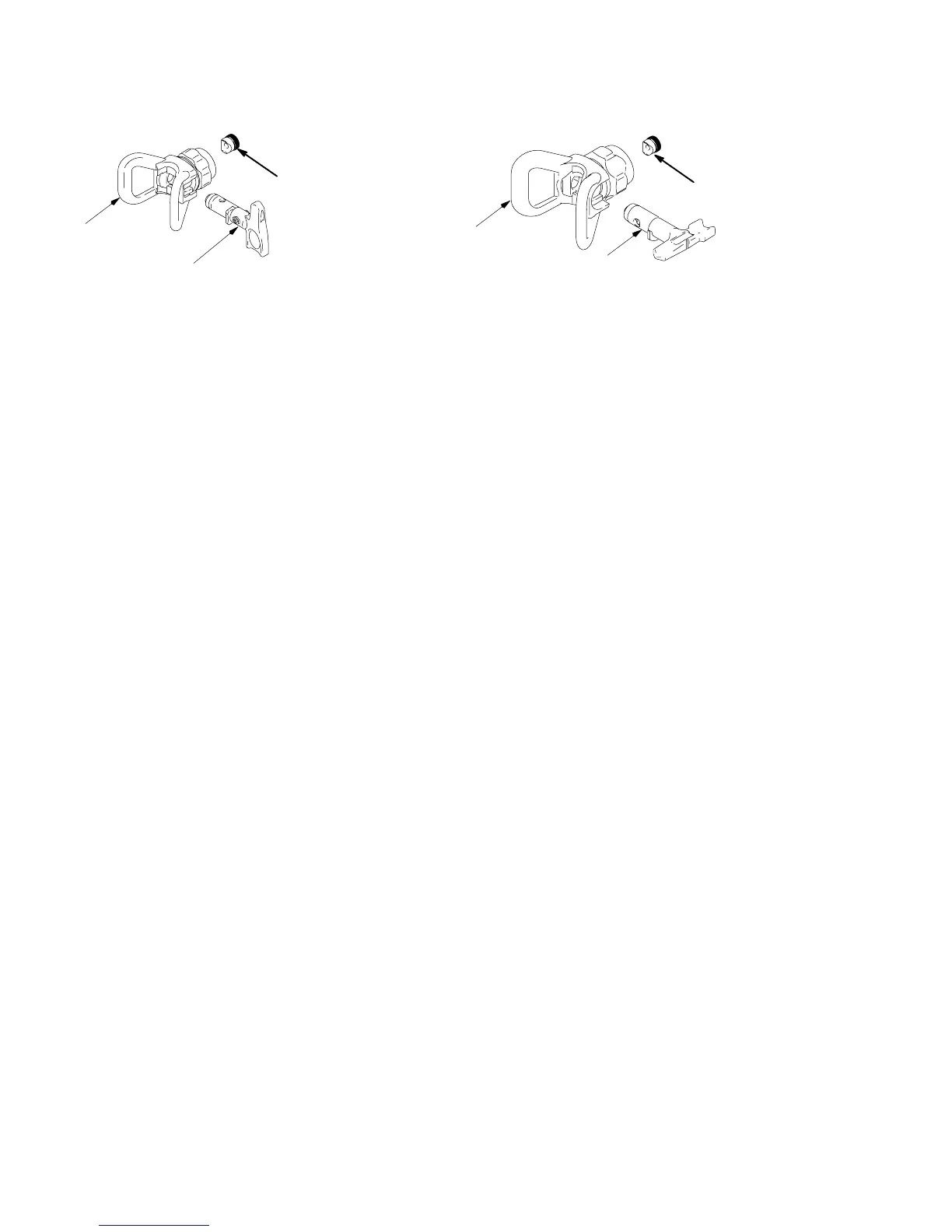

Parts Drawing / Pièces /
Diagrama de piezas / Desenho das peças
RAC X TIP
9
8
7
7 246453 RAC X One Seal (5–pack) 1
8 LTX517 RAC X SwitchTip, Size 517 1
9 246215 RAC X HandTitet GUARD 1
RAC 5 TIP
9
7 243281 RAC 5 OneSealt (5–pack) 1
8 286517 RAC 5 SwitchTip, Size 517 1
9 243161 RAC 5 HandTitet Tip Guard 1
8
7
Technical Data
Maximum Working Pressure 3600 psi(248 bar, 24.8 MPa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fluid orifice size 0.125 in. (3.18 mm). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Weight (with tip and guard) 19.4 oz (550 g). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inlet 1/4 npsm swivel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maximum material temperature 120 F (49 C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wetted parts Stainless steel, polyethylene,polyurethane, nylon, aluminum,. . . . . . . . . . . . . . . . . . .
acetal copolomer, tungsten carbide
Noise Level*
Sound power 87 dBa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sound pressure 78 dBa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
*Measured at 3.1 feet (1 m) while spraying water-base paint, specific gravity 1.36, through a 517 tip
at 3000 psi (207 bar, 20.7 MPa) per ISO 3744 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
