Paint Stripe Width / Largeur du trait / Anchura de la franja de pintura /Largura da risca de tinta
311016G 19
Paint Stripe Width / Largeur du trait /
Anchura de la franja de pintura /Largura da risca de tinta

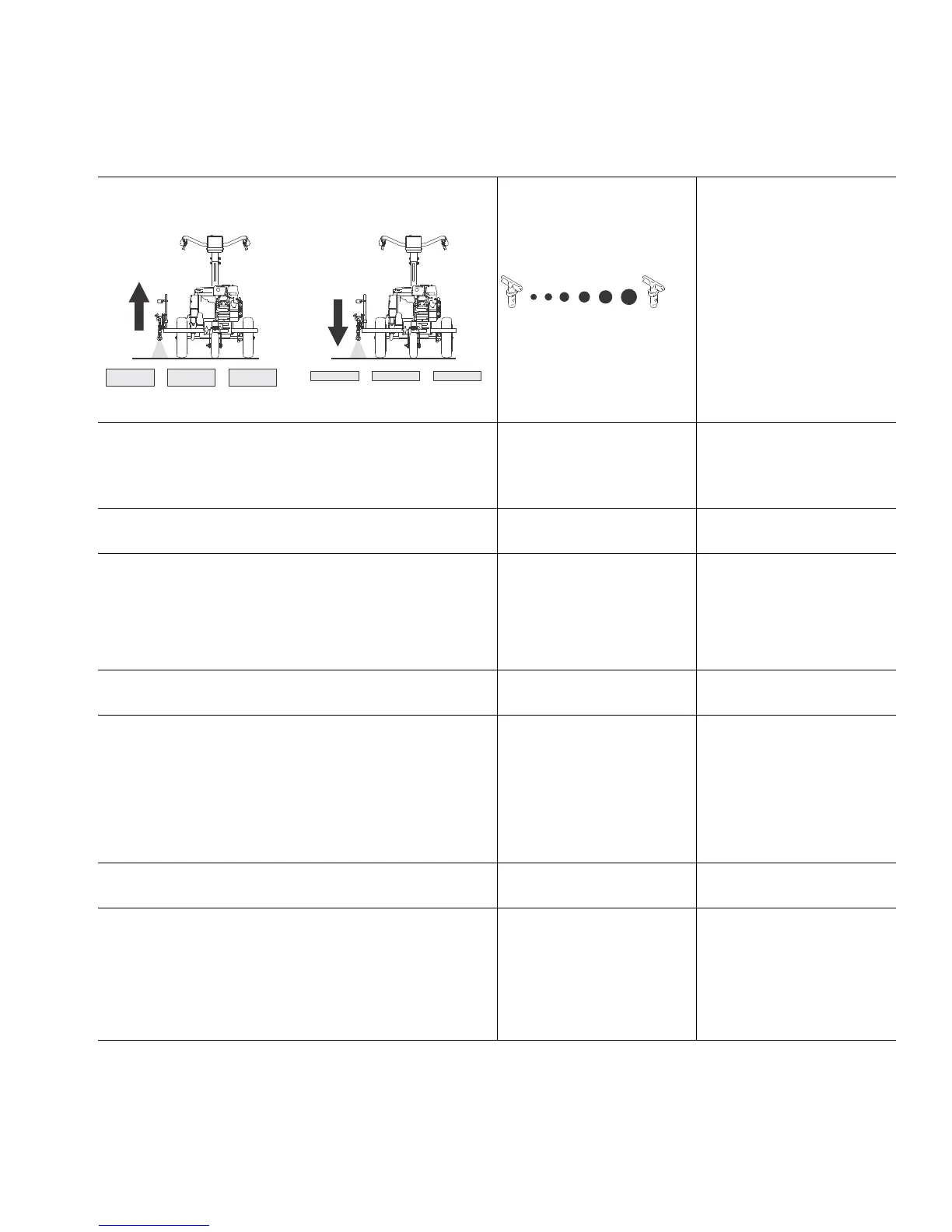

1 Adjust gun up or down to change paint stripe width. 2 The smaller ❒ means a
narrower
stripe width. Tip
orifice XX affects paint film
depth. LL5315 has a .015
orifice and a 4-in, stripe.
Hauteur du pistolet Taille de la buse -
LL5❒XX
1 Régler le pistolet dans le sens vertical pour modifier la largeur
du trait.
2 Le petit ❒ équivaut à un
trait
étroit. L’orifice de buse
XX est lié à l’épaisseur de
la pellicule de peinture. Le
LL5315 possède un orifice
de 0,015 et produit un trait
de 4 in.
Altura de la pistola Tamaño de la boquilla -
LL5❒XX
1 Suba o baje la pistola para cambiar la anchura de la franja
de pintura.
2 La ❒ más pequeña
significa una franja más
estrecha
. El orificio de
la boquilla XX afecta a la
profundidad de película
de la pintura. El modelo
LL5315 tiene un orificio
de 0,015 y una franja
de 4 pulg.
Altura da pistola Tamanho do bico -
LL5❒XX
1 Ajuste a pistola para cima ou para baixo para alterar a largura
da risca de tinta.
2O ❒ minúsculo representa
uma risca de tinta
mais est-
reita. O orifício do bico XX
afecta a profundidade da
película de tinta. O LL5315
tem um orifício de 0,038 cm
(0,015 pol.) e uma risca de
10 cm (4 pol.).
ti6350a
.011 .027
ti6352a
