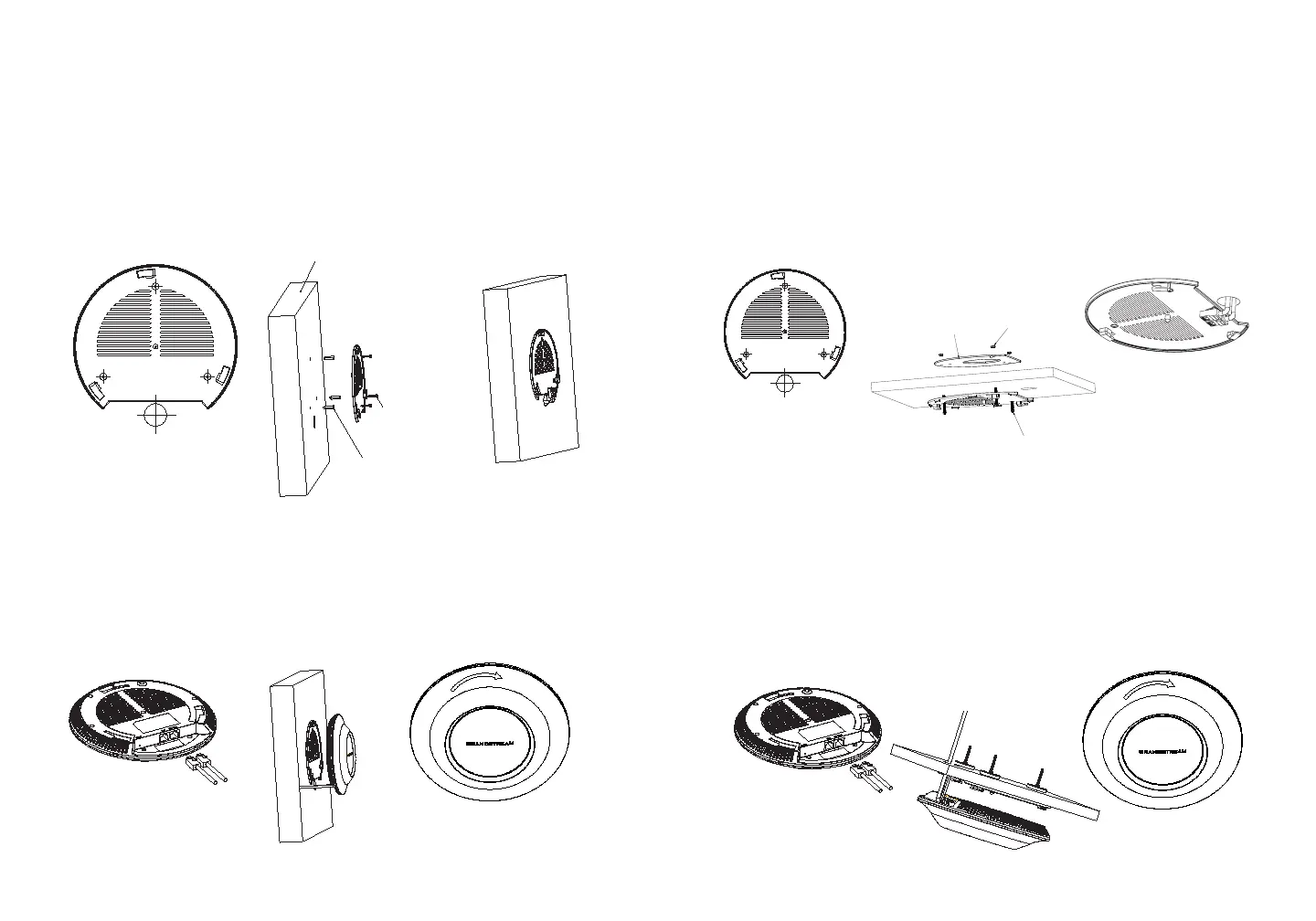

1. Situe el soporte de montaje en la locación deseada sobre la pared
con la echa apuntando hacia arriba.
2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros
de los tornillos DIA 5.5mm, agujero retícula DIA 25mm).
3. Inserte los anclajes de tornillo en los oricios de 5.5mm. Fije el
soporte de montaje a la pared mediante la inserción de los tornillos
en los anclajes.
1
3
Wall
PA3.5 x 20
Screw
Plastic Expansion
Bolt
2
4
5
6
Montura de Techo
Nota: Se recomienda un montaje en el techo para obtener un óptimo
rendimiento de cobertura.
1. Retire la losa del techo.
2. Coloque la placa de soporte de techo en el centro de la placa de
techo y marque los oricios de los tornillos de montaje (oricios de
los tornillos de 5.5mm DIA, retícula diámetro del agujero 25mm).
3. Inserte los tornillos a través del soporte de montaje.
1
2
3
M3 nut
Tornillos
(M3.0x50)
4. Conecte el cable de ethernet (RJ45) al puerto correcto de su
GWN7630.
5. Conecte el cable de alimentación y el cable ethernet (RJ45) a los
puertos correspondientes de su GWN7630.
6. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se
ajuste la lengüeta de jación.
Pared
Pernos de
expansión de
plástico
Tornillos
(PA 3.5X20)
Soporte para
montaje en
techo
Montura de Pared
4. Conecte el cable de ethernet (RJ45) al puerto correcto de su
GWN7630.
5. Alinee la echa sobre el GWN7630AP con la echa en la lengüeta
de bloqueo del soporte de montaje y asegúrese de que su GWN
esté rmemente asentado en el soporte de montaje y conecte los
cables de red y alimentación.
6. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se
ajuste la lengüeta de jación.
4
5
6
