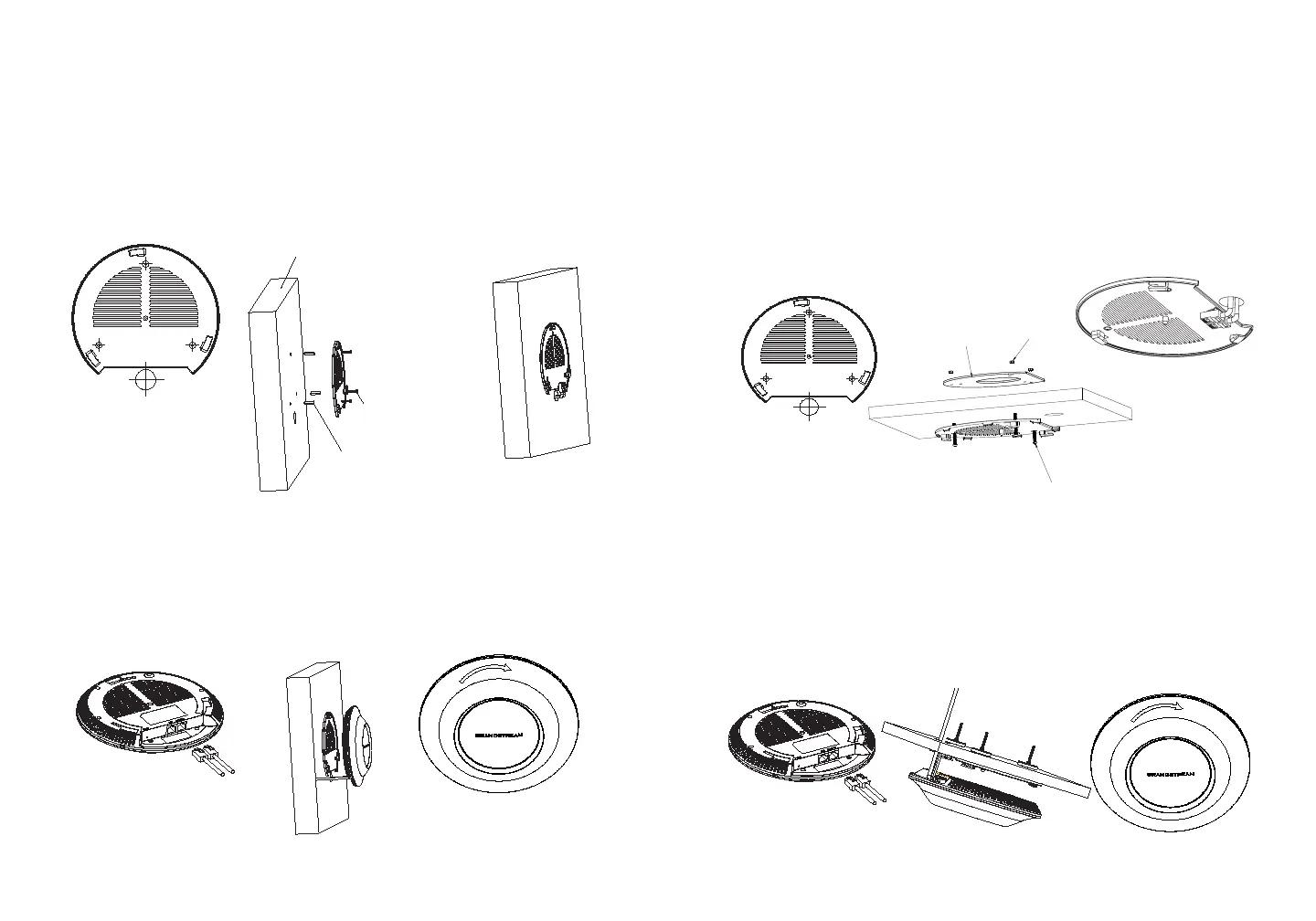

Montagem na Parede
1. Posicionar o suporte de montagem na ubicação desejada na
parede com a seta apontando para acima.
2. Utilize um lápis para marcar o lugar dos quatro furos da montagem
(furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o
suporte de montagem à parede inserindo os parafusos nas buchas.
1
2
3
Wall
PA3.5 x 20
Screw
Plastic Expansion
Bolt
4. Conecte o cabo ethernet (RJ45) à porta correspondente no seu
GWN7630.
5. Utilize um lápis para marcar o lugar dos quatro furos da montagem
(furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
6. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o
suporte de montagem à parede inserindo os parafusos nas buchas.
Parede
Parafuso
(PA 3.5 x 20)
Parafuso de
expansão de plástico
Montagem no Teto
Nota: A montagem no teto é recomendada para um otimo desempenho
de cobertura.
1. Remover a placa do teto.
2. Colocar a o suporte de teto no centro da placa do teto e marque o
lugar dos furos para os parafusos da montagem (furo do parafuso
DIA 5.5mm, furo da retícula DIA 25mm).
3. Inserir os parafusos através do suporte de montagem.
4
5
6
1
3
Parafuso PM 3x50
Suporte de
montagem
no teto
2
Porca M3
4. Conecte o cabo ethernet (RJ45) à porta correspondente no seu
GWN7630.
5. Alinhar a seta do GWN7630AP com a seta que esta no guia de
travamento do suporte de montagem e vericar que seu GWN está
rmemente xado no suporte de montagem e conecte os cabos de
alimentação e de rede.
6. Vire o GWN em sentido horário até encaixar no lugar e se encaixa
no guia de travamento.
4
5
6
