Grandstream Networks GWN7630 User Manual

~39~
~40~

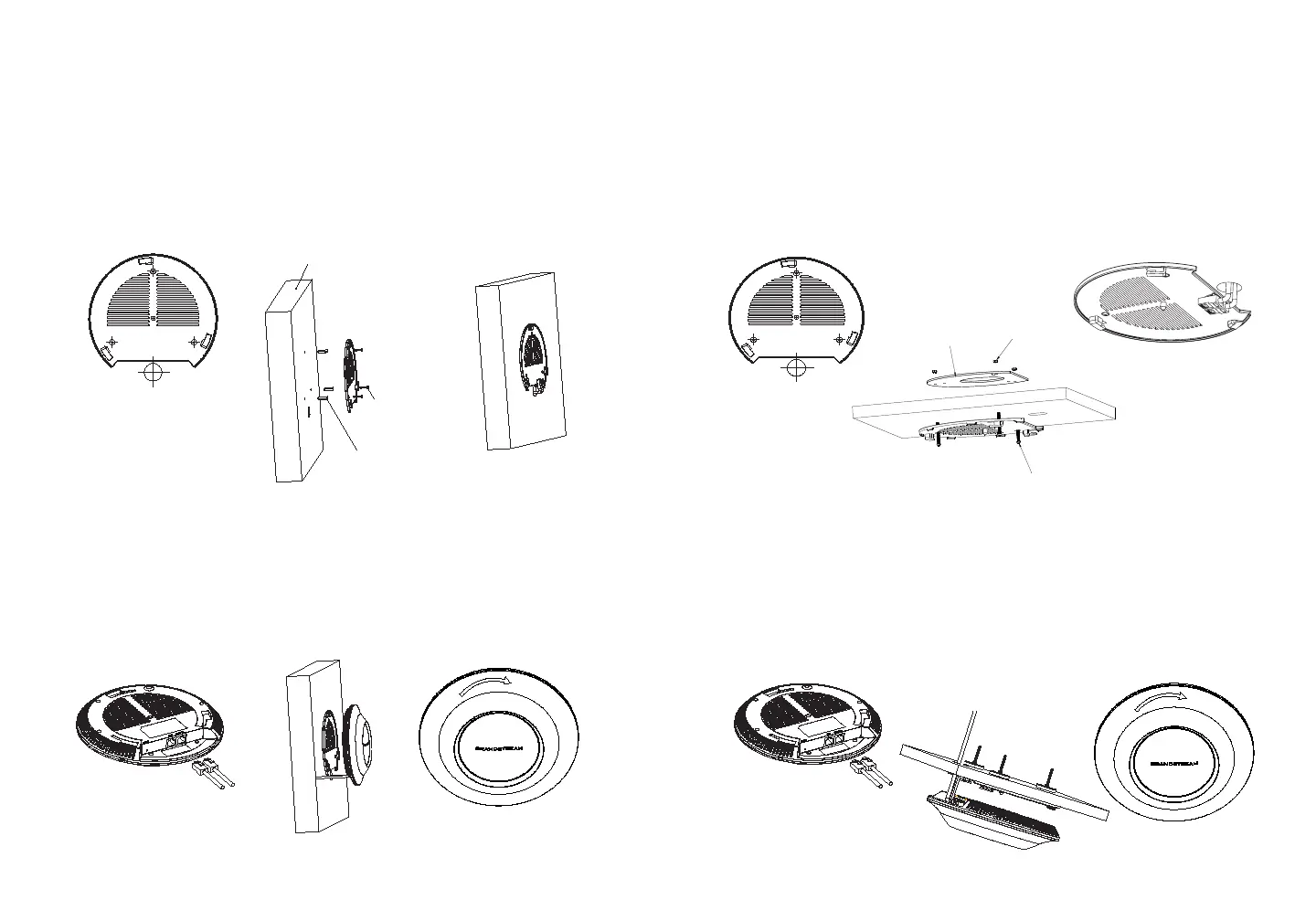

Montaż na ścianie
1. Umieścić wspornik montażowy w odpowiednim miejscu na ścianie.
Strzałka musi być skierowana w górę.
2. Ołówkiem zaznaczyć cztery otwory mocujące (otwory na śruby
o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy
25 mm).
3. Umieścić kołki rozporowe w otworach 5,5 mm. Zamocować
wspornik montażowy do ściany, wkładając śruby w kołki rozporowe.
1
3
2
Montaż na sucie
Uawaga: Montaż sutowy jest zalecany w celu osiągnięcia optymal-
nego zasięgu działania.
1. Zdjąć płytę sutową.
2. Umieścić płytę mocującą do sutu na środku płyty sutowej
i zaznaczyć otwory na śruby (otwory na śruby o średnicy 5,5 mm,
otwór oznaczony krzyżykiem o średnicy 25 mm).
3. Przełożyć śruby przez wspornik montażowy.
4
5
6
1
2
3
Wspornik do
montażu
sutowego
Śruba (PM 3 x 50)
4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych
portów w urządzeniu GWN7630.
5. Wyrównać strzałkę na punkcie dostępu GWN7630AP ze strzałką
na elemencie blokującym wspornika montażowego i upewnić się,
że urządzenie jest mocno osadzone na wsporniku.
6. Przekręcić urządzenie GWN w prawo do momentu zablokowania
w miejscu i wyrównania z elementem blokującym.
Wall
PA3.5 x 20
Screw
Plastic Expansion
Bolt
Ściana
Śruba
(PA 3.5x20)
Śruba rozporowa
z tworzyw sztucznych
Nakrętka M3
4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych
portów w urządzeniu GWN7630.
5. Wyrównać strzałkę na punkcie dostępu GWN7630AP ze strzałką
na elemencie blokującym wspornika montażowego i upewnić się,
że urządzenie jest mocno osadzone na wsporniku, a następnie
podłączyć kabel sieciowy i kabel zasilania.
6. Przekręcić urządzenie GWN w prawo do momentu zablokowania
w miejscu i wyrównania z elementem blokującym.
4
5
6
